AT32F421 GPIO使用指南

周六, 8 十月 2022 - 10:06

GPIO特性

<ul>
<li>
最大封装（48pin）具有39个多功能双向的I/O口
</li>
<li>
所有I/O口都可以映射到16个外部中断
</li>
<li>
几乎所有I/O口可容忍5V输入信号（4个LEXT / HEXT引脚除外）
</li>
<li>
所有I/O口均为快速I/O，寄存器存取速度最高fAHB
</li>
<li>
I/O引脚的外设功能可以通过一个特定的操作锁定，以避免意外的写入I/O寄存器
</li>
<li>
每个GPIO引脚都可以由软件配置成输出(推挽或开漏)、输入(带或不带上拉或下拉)或复用的外设功能端口
</li>
<li>
可选的每个I/O口的电流推动/吸入能力
</li>
<li>
GPIO设置/清除寄存器（GPIOx_SCR）和GPIO清除寄存器（GPIOx_CLR）为GPIOx_ODT寄存器提供位访问能力
</li>
</ul>

GPIO

GPIO在复位期间和刚复位后，复用功能未开启，大部分I/O端口被配置成浮空输入模式。

当作为输出配置时，写到输出数据寄存器（GPIOx_ODT）上的值会输出到相应的I/O引脚。可以以推挽模式或开漏模式（仅低电平被驱动，高电平表现为高阻）使用输出驱动器。

输入数据寄存器（GPIOx_IDT）在每个AHB时钟周期捕捉I/O引脚上的数据。

所有GPIO引脚有一个内部弱上拉和弱下拉，它们被激活或断开有赖于GPIOx_PULL寄存器的值。

<center><img src="https://mcu.eetrend.com/files/2022-10/wen_zhang_/100564491-273071-1.png…; alt=“图1. GPIO基本结构" /></center><center>图1. GPIO基本结构</center>

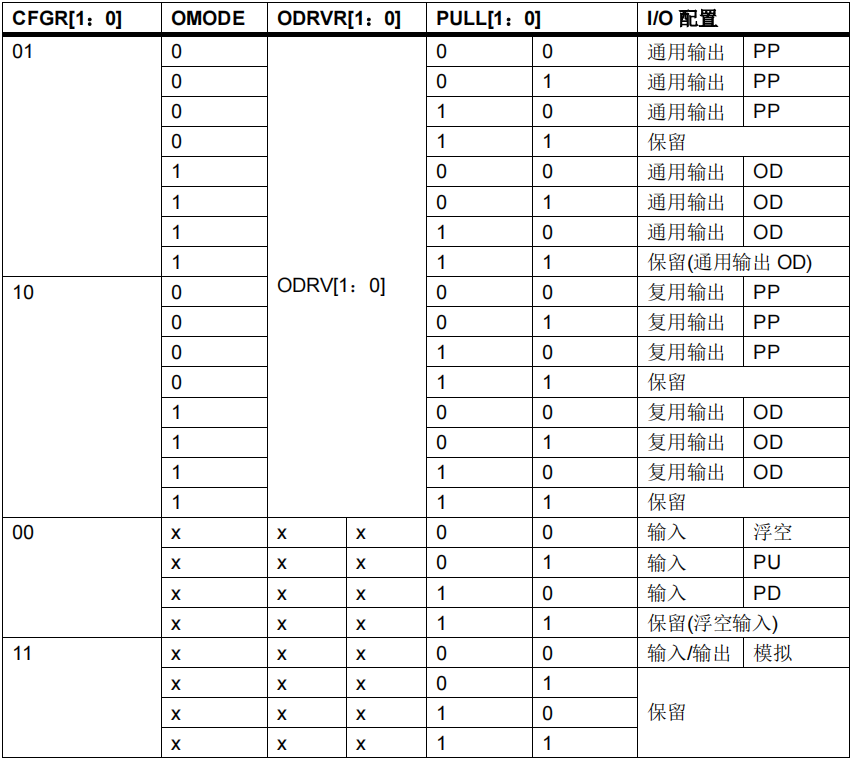

<center><img src="https://mcu.eetrend.com/files/2022-10/wen_zhang_/100564491-273072-2.png…; alt=“表1. GPIO 配置表" /></center><center>表1. GPIO 配置表</center>

GPIO toggle

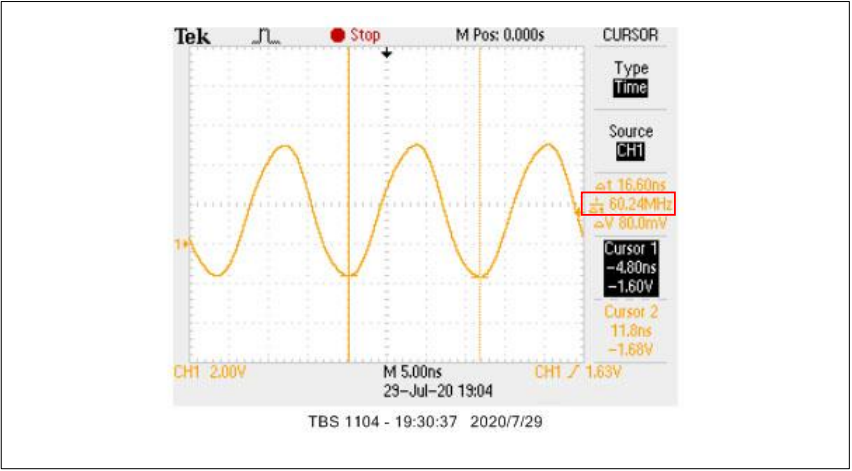

AT32F421提供的I/O口均为快速I/O，寄存器存取速度最高为fAHB，所以可以看到GPIO翻转频率能够轻松达到60MHz：

IO引脚的5V or 3.3V容忍

标准3.3V容忍引脚（TC）

所有振荡器用到的引脚都是标准3.3V容忍引脚。

<center><img src="https://mcu.eetrend.com/files/2022-10/wen_zhang_/100564491-273074-4.png…; alt=“表2. TC引脚示例" /></center><center>表2. TC引脚示例</center>

带模拟功能5 V容忍引脚（FTa）

比较器输入引脚以及ADC占用端口为带模拟功能5 V容忍引脚。

<ul>
<li>PA0 – PA7</li>
<li>PB0 – PB2，PB12 – PB15</li>
<li>FTa引脚设置为输入浮空、输入上拉、或输入下拉时，具有5V电平容忍特性；设置为模拟模式时，不具5V电平容忍特性，此时输入电平必须小于VDD + 0.3V</li>
</ul>

<center><img src="https://mcu.eetrend.com/files/2022-10/wen_zhang_/100564491-273075-5.png…; alt=“表3. FTa引脚示例" /></center><center>表3. FTa引脚示例</center>

其余的GPIO都为5V容忍引脚。

<center><img src="https://mcu.eetrend.com/files/2022-10/wen_zhang_/100564491-273076-6.png…; alt=“表4. FT引脚示例" /></center><center>表4. FT引脚示例</center>

IOMUX

I/O复用功能输入/输出

<ul>
<li>大多数外设共享同一个GPIO引脚（比如PA0，可作为TMR1_EXT / USART2_CTS /I2C2_SCL / CMP_OUT）</li>
<li>而对某个具体的GPIO引脚，在任意时刻只有一个外设能够与之相连</li>
<li>某些外设功能还可以重映射到其他引脚，从而使得能同时使用的外设数量更多</li>
</ul>

选择每个端口线的有效复用功能之一是由两个寄存器来决定的，分别是GPIOx_MUXL和GPIOx_MUXH复用功能寄存器。可根据应用的需求用这两寄存器连接复用功能模块到其他引脚。

<center><img src="https://mcu.eetrend.com/files/2022-10/wen_zhang_/100564491-273077-7.png…; alt=“表5. 通过GPIOA_MUX*寄存器配置端口A的复用功能" /></center><center>表5. 通过GPIOA_MUX*寄存器配置端口A的复用功能</center>
<center><img src="https://mcu.eetrend.com/files/2022-10/wen_zhang_/100564491-273078-8.png…; alt=“表6. 通过GPIOB_MUX*寄存器配置端口B的复用功能" /></center><center>表6. 通过GPIOB_MUX*寄存器配置端口B的复用功能</center>
<center><img src="https://mcu.eetrend.com/files/2022-10/wen_zhang_/100564491-273079-9.png…; alt=“表7. 通过GPIOF_MUX*寄存器配置端口F的复用功能" /></center><center>表7. 通过GPIOF_MUX*寄存器配置端口F的复用功能</center>

特殊I/O

调试复用引脚

<ul>
<li>在复位时，和复位后不像其他GPIO一样处于浮空输入状态，而是处于复用模式</li>
<li>PA13：SWDIO，复用上拉</li>
<li>PA14：SWCLK，复用下拉</li>
</ul>

振荡器复用引脚

<ul>
<li>振荡器关闭的状态下（复位后的默认状态），相关引脚可用作GPIO</li>
<li>振荡器使能状态下，相应引脚的GPIO配置无效</li>
<li>振荡器处于bypass模式（使用外部时钟源）时，LEXT_IN/HEXT_IN为振荡器时钟输入引脚，LEXT_OUT/HEXT_OUT可做GPIO使用</li>
</ul>

备份域引脚

<ul>
<li>
当1.2V区域断电(当器件进入待机模式)时，PC13/PC14/PC15失去GPIO功能。在这种情况下，若GPIO配置没有被RTC配置为bypass，则这些引脚被设为模拟输入模式。
</li>
<li>以下内容在F421系列不存在：模拟开关（power switch）只能通过少量的电流（3mA），在输出模式下使用PC13/PC14/PC15的I/O口功能是有限制的：只能工作在适中电流推动/吸入能力模式下，最大负载为30pF，而且这些I/O口绝对不能当作电流源（如驱动LED）。</li>
</ul>

GPIO固件驱动程序API

Artery提供的固件驱动程序包含了一系列固件函数来管理GPIO的下列功能：

<ul>
<li>初始化配置</li>
<li>读取输入端口或某个输入引脚</li>
<li>读取输出端口或某个输出引脚</li>
<li>设置或清除某个引脚的输出</li>
<li>锁定引脚</li>
<li>引脚的复用功能配置</li>
</ul>

注：所有project都是基于keil 5而建立，若用户需要在其他编译环境上使用，请参考AT32xxx_Firmware_Library_V2.x.x\project\at_start_xxx\templates中各种编译环境（例如IAR6/7,keil 4/5）进行简单修改即可。

输出模式

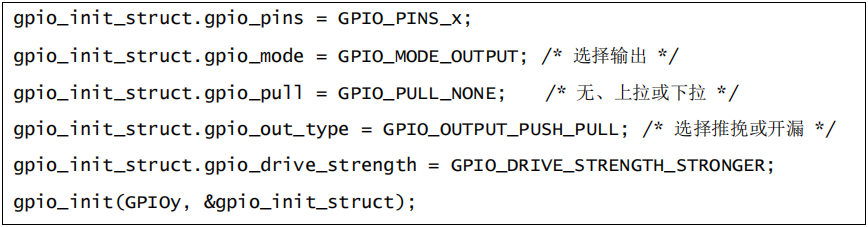

GPIO提供了两种不同类型的输出模式分别是，推挽输出以及开漏输出，下面是输出模式的配置示例：

输入模式

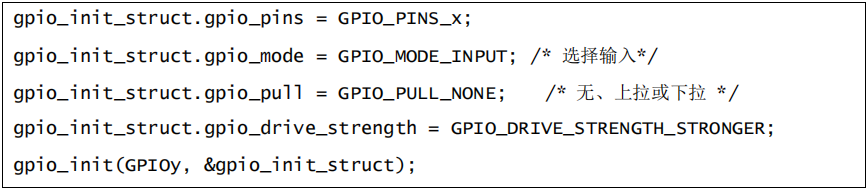

GPIO提供了三种不同类型的输入模式分别是，浮空输入、上拉输入以及下拉输入，下面是输入模式的配置示例：

模拟模式

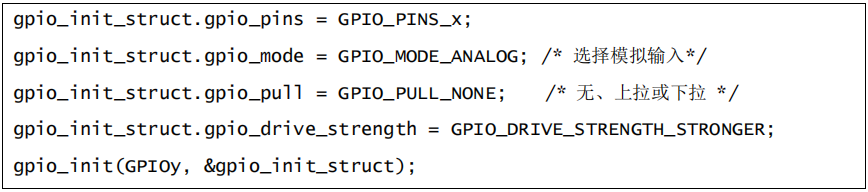

当需要使用ADC或CMP通道作为输入时，需要将相应的引脚配置为模拟模式，下面是模拟模式的配置示例：

复用模式

1. 不论使用何种外设模式，都必须将I/O配置为复用功能，之后系统才能正确使用I/O（输入或输出）。

2. I/O引脚通过复用器连接到相应的外设，该复用器一次只允许一个外设的复用功能(MUX)连接到I/O引脚。这样便可确保共用同一个I/O引脚的外设之间不会发生冲突。每个I/O引脚都有一个复用器，该复用器具有16路复用功能输入/输出（MUX0到MUX15），可通过gpio_pin_mux_config()函数对这些引脚进行配置：

— 复位后，所有I/O都会连接到系统的复用功能0(MUX0)
— 通过配置MUX1到MUX7可以映射外设的复用功能

3. 除了这种灵活的I/O复用架构之外，各外设还具有映射到不同I/O引脚的复用功能，这可以针对不同器件封装优化外设I/O功能的数量；例如，可将USART2_TX引脚映射到PA2或PA14引脚上。

4. 配置过程：

— 使用gpio_pin_mux_config()函数将引脚连接到所需的外设复用功能(MUX)，例如配置PA0作为TMR1_EXT输入
gpio_pin_mux_config(GPIOA, GPIO_PINS_SOURCE0, GPIO_MUX_4);

— 使用GPIO_Init()函数配置I/O引脚：

- 通过以下方式配置复用功能模式下的所需引脚
gpio_init_struct.gpio_mode = GPIO_MODE_MUX;

- 通过以下成员选择类型、上拉/下拉和驱动力
gpio_out_type、gpio_pull和gpio_drive_strength成员

根据上述配置过程，下面将介绍几种外设的常用配置示例。

USARTI/O复用模式配置

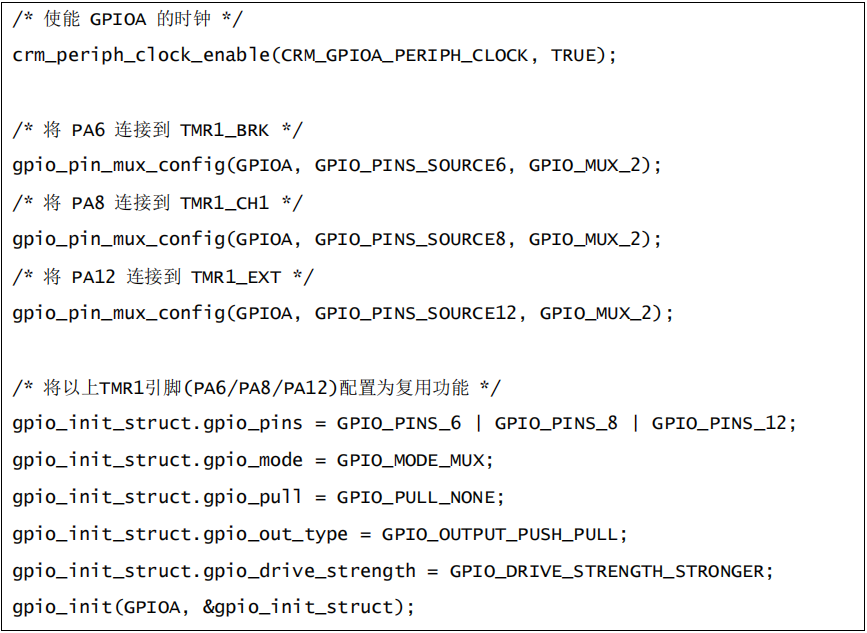

TMR I/O复用模式配置

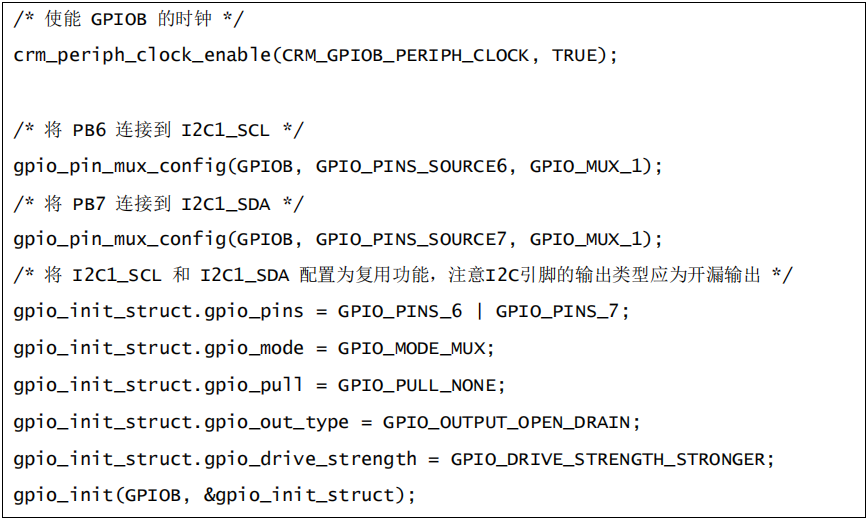

I2C I/O复用模式配置
