前文提要：
一、段码式液晶显示屏LCD结构和显示原理
二、瑞萨MCU内置的LCD控制器/驱动器
1、LCD控制器/驱动器框图
2、LCD控制器/驱动器的驱动波形
3、LCD控制器/驱动器的驱动电压
LCD驱动电压VL1、VL2、VL3、VL4的提供，分为内部升压、电容分割和外部电阻分割。
内部升压
如R7F0C001G/L、R7F0C002G/L内置用于LCD驱动电源的内部升压电路。通过外接内部升压电路的电容器（0.47μF ±30%），生成LCD驱动电压。内部升压方式只能使用1/3偏压法或者1/4偏压法。内部升压方式的LCD驱动电压和器件本身不是同一个电源，因此与VDD的变化无关，能提供固定的电压。能通过设定LCD升压控制寄存器（VLCD）来调整对比度。
电容分割

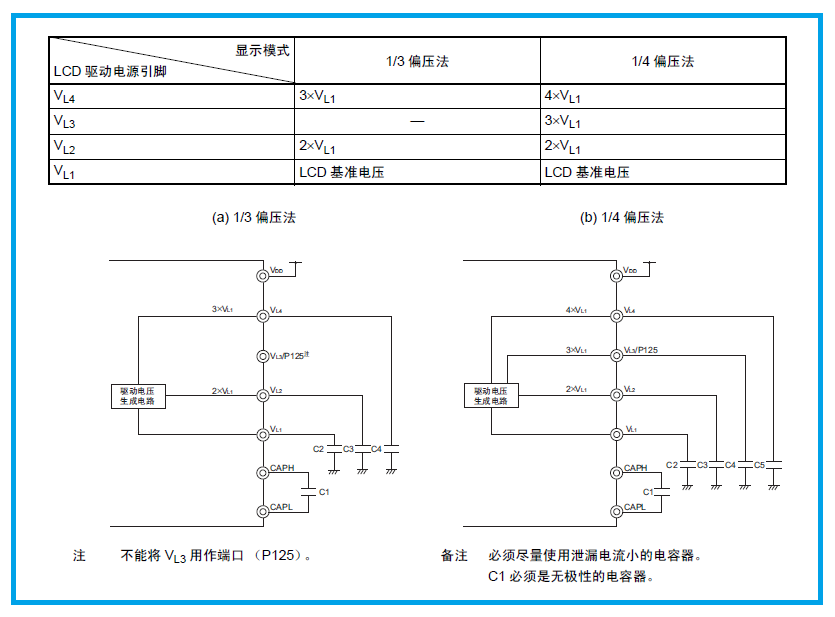

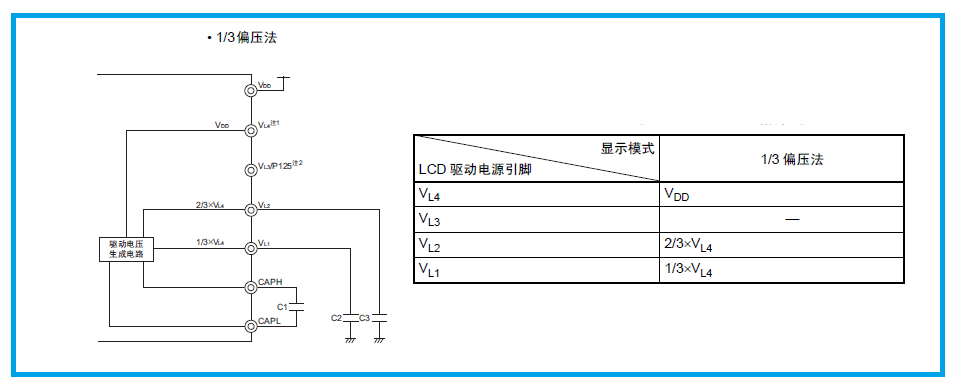

如R7F0C001G/L、R7F0C002G/L内置用于驱动电源的电容分割电路。通过外接电容分割电路的电容器（0.47μF ±30%），生成LCD驱动电压。电容分割方式只能使用1/3偏压法。和外部电阻分割方式不同，电容分割方式没有电流流过，因此能减小消费电流。

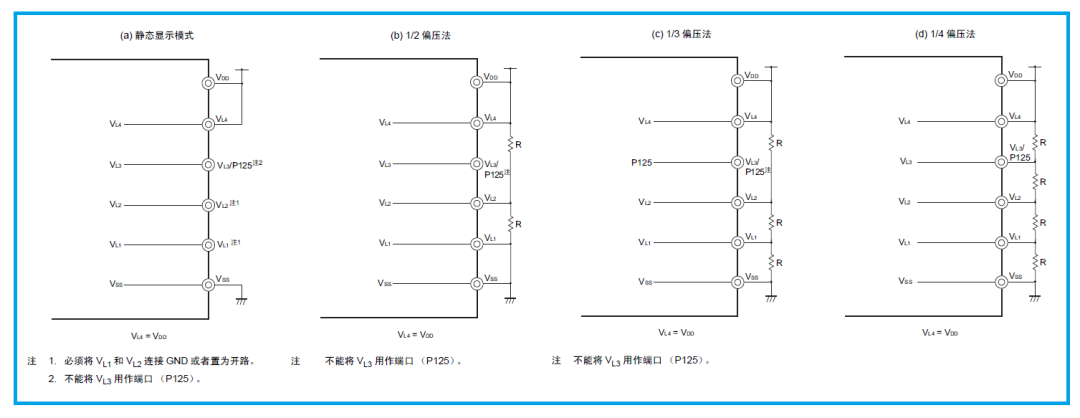

外部电阻分割方式

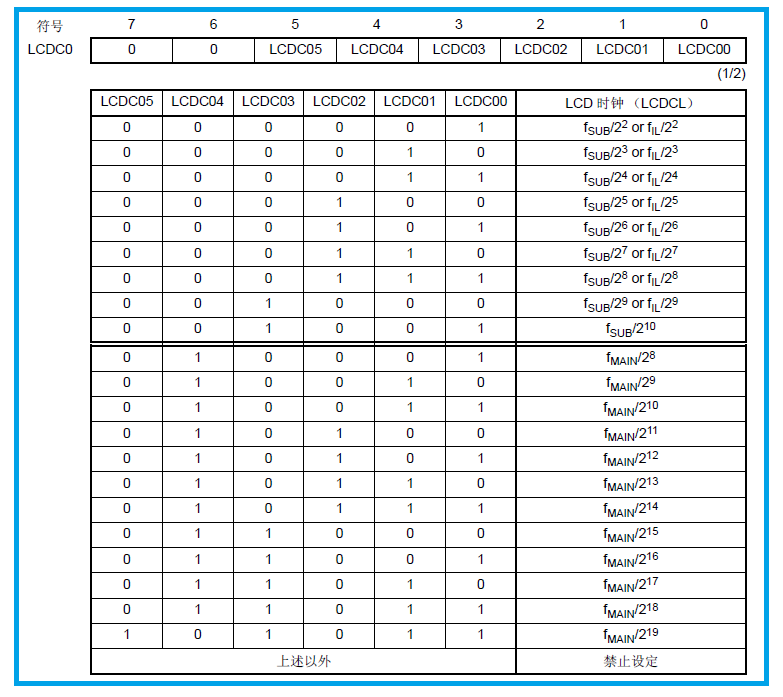

4、LCD控制器/驱动器时钟控制
5、LCD控制器/驱动器的数据驱动显示

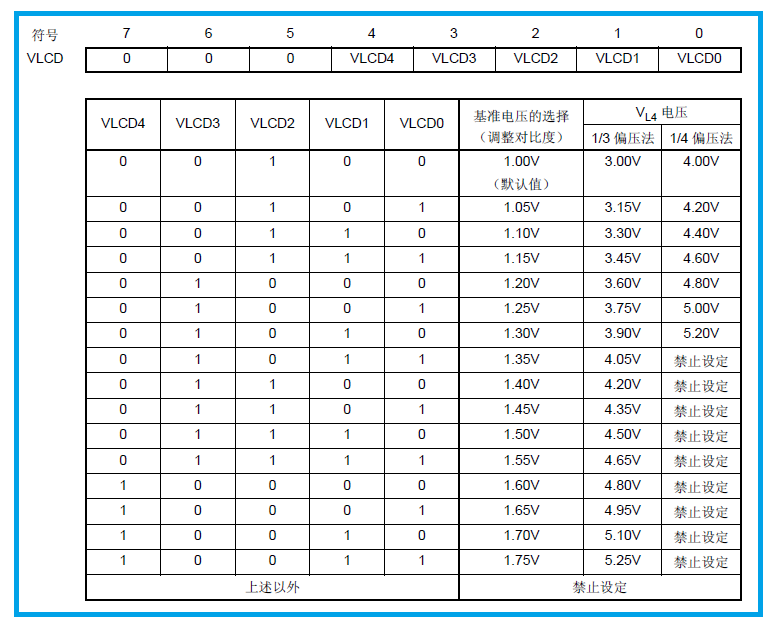

能从升压电路运行时生成的16种基准电压（调整对比度）中选择。
6、LCD控制器/驱动器的数据驱动显示
当用于静态、2个时间片、3个时间片或者4个时间片时，如R7F0C001G/L、R7F0C002G/L能通过设定BLON位和LCDSEL位，从以下3种选择LCD显示数据寄存器：
A图形区（LCD显示数据寄存器的低4位）的数据显示
B图形区（LCD显示数据寄存器的高4位）的数据显示
交替显示A图形区和B图形区的数据（实时计数器（RTC）的固定周期中断时序对应的闪烁显示）
注意在使用8个时间片时，不能选择LCD显示数据寄存器（A图形、B图形或者闪烁显示）。
闪烁显示（A图形区和B图形区的数据的交替显示）R7F0C001G/L，R7F0C002G/L例子。

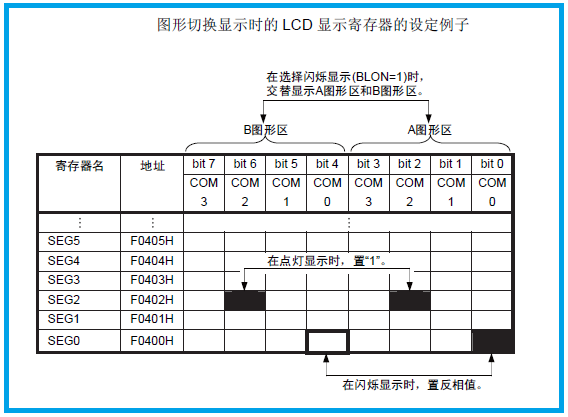

当BLON位为“1”时，对应实时计数器（RTC）的固定周期中断（INTRTC）时序，进行A图形区和B图形区的数据交替显示。当LCD闪烁显示时，必须给与A图形区的位对应的B图形区的位设定反相值（ex. 将F0400H的bit0置“1”，在闪烁显示时将F0400H的bit4置“0”）；当LCD不闪烁显示时，必须设定相同值（ex. 将F0402H的bit2置“1”，在点灯显示时将F0402H的bit6置“1”）。

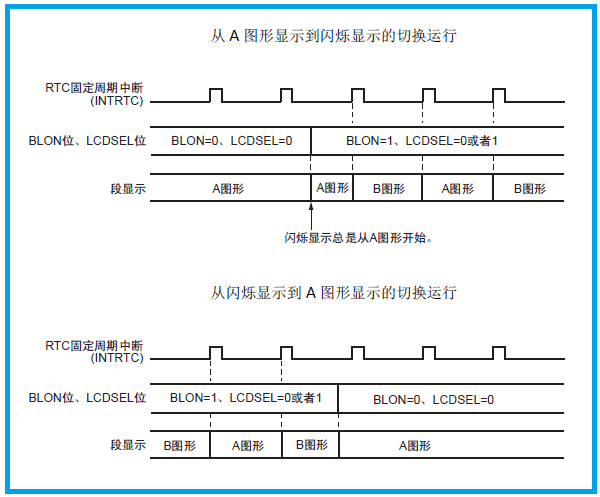

显示的切换时序如下所示。

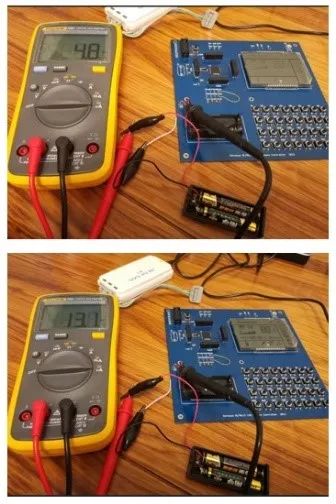

三、瑞萨MCU内置LCD控制器/驱动器的驱动工作模式待机功耗实测
四、瑞萨内置LCD控制器/驱动器的MCU系列
