关节伺服是支撑智能制造、柔性生产与先进机器人产业的关键技术之一。随着全球制造业向智能化、轻量化、高精度转型，市场对关节伺服的动态响应速度、控制精度、功率密度与集成化程度提出了更高要求。
目前主流关节伺服多采用 “MCU/DSP+FPGA+功率驱动”多芯片异构架构，分别承担运动规划、实时电流环控制与功率变换等功能，虽然能实现功能拆分，但存在诸多技术瓶颈：
多芯片高速数据交互与时钟同步难度大，控制延迟显著增加，影响系统动态响应与抗扰动能力；
软硬件耦合度高，系统设计、调试与验证流程复杂，将增加产品选型、开发、生产与全生命周期维护成本；
分立器件数量多，PCB 布局与电磁兼容设计难度大，制约关节伺服小型化与一体化集成。
针对此行业痛点，极海推出了机器人关节伺服参考方案，以高性能单芯片架构实现技术突破，兼具高动态响应、高控制精度、高功率密度、高可靠性四大核心优势，可适配工业机器人、协作机器人、人形机器人关节、AGV/AMR 执行机构及高端数控装备等场景。

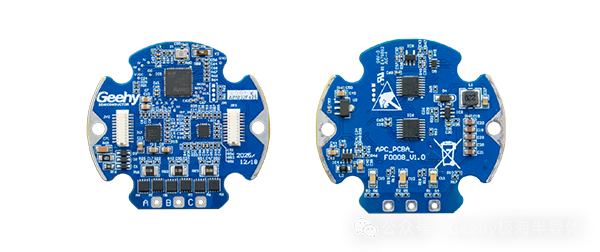

极海机器人智能关节伺服方案板
极海机器人关节伺服参考方案介绍
单芯片主控+专用驱动，全维度性能升级
本方案采用极海APM32F425工业级高性能MCU搭配GHD3440电机栅极驱动器，依托单芯片全集成主控架构与专用功率驱动协同发力，构建从控制运算、信号处理、驱动放大到功率输出的完整闭环链路。
方案深度整合主控、位置检测（支持双磁编码器）、FOC 算法引擎、高精度磁编码解码单元、电流/电压采样、PWM生成、CAN通信、功率驱动与安全保护等全功能模块，同时兼顾性能、集成度与性价比，完美适配关节伺服模组小型化、轻量化、高精度部署，满足规模化量产的低成本与稳定性需求。
极海机器人关节伺服方案框图

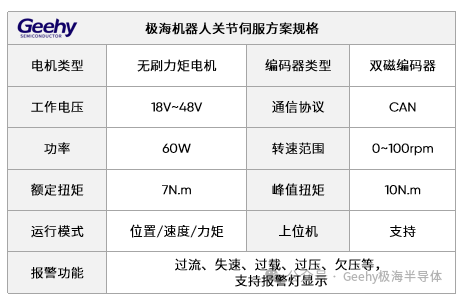

方案优势
架构革新、精准控制：采用通用伺服设计架构，支持位置、速度、力矩等控制模式；内置双磁编码器及校准算法，有效消除位置检测误差，优化系统运行稳定性；
主控+驱动协同提效：APM32F425（主频240MHz，20-24μs中断响应）高算力，可大幅提升电流环控制频率；GHD3440匹配主控PWM输出信号，显著缩短系统响应时间，满足机器人关节高速精准运动控制需求；
高速通信、组网便捷：支持1Mbps的CAN通讯，轻松实现多台设备组网运行，兼容多数关节伺服的通信需求；
高效调试、快速落地：支持PC上位机调试，可执行参数修改与保存，三环PID调试，JOG试运行，示波器等功能，有助于工程师快速上手、高效开发；
多重保护、运行可靠：具备过压、欠压、过流、过热、过载、超速、位置偏差、编码器错误等全维度保护功能，有效规避工况风险，提升系统稳定性；
小型集成化：APM32F425（QFN48封装）、GHD3440（QFN24封装）均采用小型化封装，大幅减少外围元器件数量，适配小尺寸PCB布局需求，契合一体化关节伺服模组的紧凑型、轻量化设计需求。

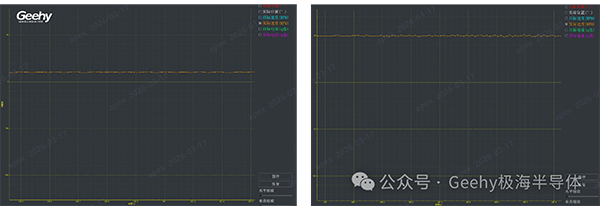

方案转速波形
极海机器人关节伺服参考方案在10rpm以及50rpm下的转速波形，基本可以保证当前转速下的稳定性。

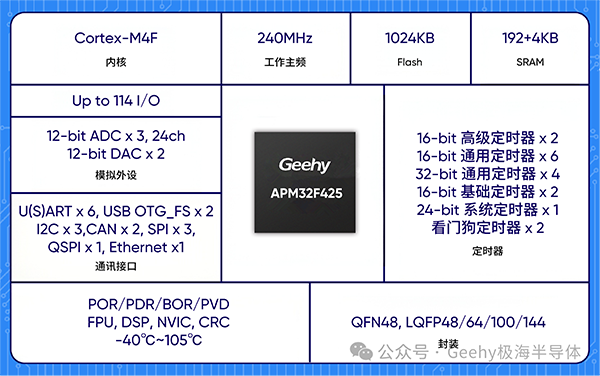

APM32F425高性能拓展型MCU产品介绍
APM32F425搭载Cortex-M4F内核，主频240MHz，内置1024KB Flash、192+4KB SRAM，支持FPU浮点运算与DSP指令集，可为机器人关节复杂柔顺控制、高速运算提供强劲算力；集成3个4MSPS采样率的12位ADC，支持硬件过采样，有效保障关节精准位置与力矩反馈；丰富的通信外设资源全面覆盖工业接口，满足关节伺服多场景高速互联与稳定通信。
GHD3440电机栅极驱动器产品介绍
GHD3440 200V双N沟道三相中压高速栅极驱动IC，在机器人关节伺服系统中，位于功率级（三相逆变桥）与主控芯片之间，发挥信号放大与电平转换、功率开关驱动、安全保护等功能。该芯片电源工作范围5.5V～18V，内置250ns死区时间，集成输入输出下拉电阻，具备强驱动能力与高速响应等特性，可高效放大伺服控制信号，显著提升机器人关节驱动效率与动态响应速度。
极海机器人智能关节伺服参考方案，以APM32F425主控强算力实现复杂柔顺控制与高速闭环运算，搭配GHD3440高速驱动IC提升关节动态响应与驱动效率，精准满足伺服系统高精度、快响应、小尺寸、低成本的核心需求，可为终端厂商提供一站式、高可靠的国产化机器人关节伺服解决方案。
目前，极海已正式推出机器人智能关节伺服参考方案，配套方案规格书、原理图、软件工程说明、上位机控制概要等技术文档资料。扫描下方二维码提交需求申请，获取更多方案信息与技术资料。
来源：极海半导体
