在智能家居、工业人机界面、家电显示等场景中，中高级图形应用正成为MCU的新战场。如何在不增加外挂存储的前提下，实现更流畅、更丰富的图形界面？
STM32家族给出了全新答案——
意法半导体STM32H5系列迎来重磅升级，全新STM32H5-4MB高性能微控制器基于Arm® Cortex®-M33内核，在性能、安全、外设、图形处理等多方面实现了突破。最高4MB双区Flash超强内存配置与进阶图形处理能力为核心优势，精准匹配中高级GUI应用开发需求。
无需外挂外部RAM/Flash即可实现单芯片图形应用部署，内存拓展性优异，既支撑主流中尺寸显示屏的高画质显示，外接存储后更可实现更高分辨率图形呈现。全新升级的Chrom-ART2图形加速器搭配主流RGB-TFT显示接口，大幅简化中阶图形应用开发流程，带来更流畅的操作体验，成为智能家居、工业控制等中阶图形界面应用的理想之选。
硬核硬件架构，性能兼容双升级

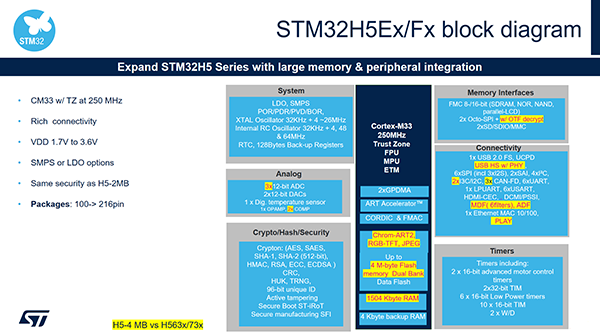

STM32H5-4MB搭载250MHz Cortex-M33内核，内存配置迎来跨越式升级：最高4MB双区Flash、1504KB RAM，搭配4KB备份RAM与16扇区数据Flash，指令/数据缓存同步提升至16KB/8KB，对比前代性能大幅提升。
外设配置堪称“全能”，集成丰富模拟与数字外设、通信接口，轻松对接各类外部存储设备；新增PLAY 可编程逻辑阵列、CORDIC和FMAC数学加速器，进一步强化硬件运算与定制化能力。封装提供100-225引脚多规格选择，适配不同产品空间布局，且STM32H5E4/F4x型号与前代STM32H56x/73x引脚完全兼容，助力客户产品无缝升级迭代。
作为STM32H562/63/73x的升级款，STM32H5-4MB（E4/F4/E5/F5）在保留核心硬件优势的基础上，完成内存、安全、外设、图形处理等全维度升级，实现兼容与体验的双重提升。
超强图形处理，单芯片玩转高画质显示
图形处理能力是STM32H5-4MB的最大亮点，全新Chrom-ART2图形加速器搭配TFT-RGB接口、JPEG硬件解码，完美适配各类图形界面应用，还能大幅降低开发成本、释放CPU性能：利用内部SRAM作为帧缓冲区，仅靠4MB内部Flash即可完成完整GUI开发，无需额外外挂存储；将CPU从通用图形操作中解放，使其专注核心业务处理，提升系统整体运行效率。

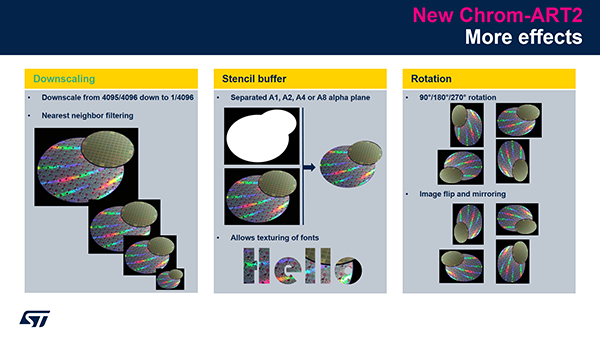

Chrom-ART2给图形体验带来的升级体现在三大维度：
图形效果更丰富
支持1/4096至4095/4096超精细缩放比例，搭配最近邻滤波满足各类图形变换需求；
配备模板缓冲区与独立A1/A2/A4/A8 alpha通道，实现字体纹理化；
支持90/180/270°旋转、翻转和镜像。
图像绘制更智能
增强调色板管理，支持任意RGB格式的调色板，大幅减少图标存储占用；
优化字体管理，新增A1/A2模式，支持像素级精准定位和字体局部绘制；
支持更智能的JPEG解码，可在图像中任意起止绘制；
支持更多色彩格式：新增ARGB2222等多种色彩格式，支持ARGB/BGRA字节序控制。
自动化执行更高效
支持线性命令列表和环形缓冲区提交，可将一系列图形操作组装为命令列表，脱离CPU自主执行；
提供4个触发器，支持系统同步和调试，可通过软件、调试事件等多种方式触发，还能发起中断和DMA请求，实现图形操作与其他外设的无缝协同。

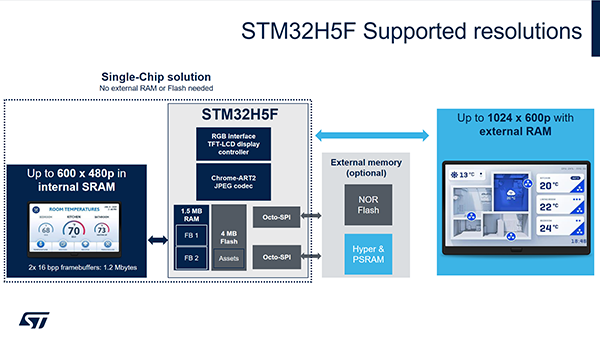

在分辨率支持方面，该MCU可实现内外部内存的灵活适配：仅用内部SRAM即可支持最高600×480p显示，搭配外部RAM扩展后分辨率可提升至1024×600p，适配3.5英寸至5英寸及以上多种显示屏，覆盖入门到中高端带屏设备需求。
安全体系再升级，开发更安心

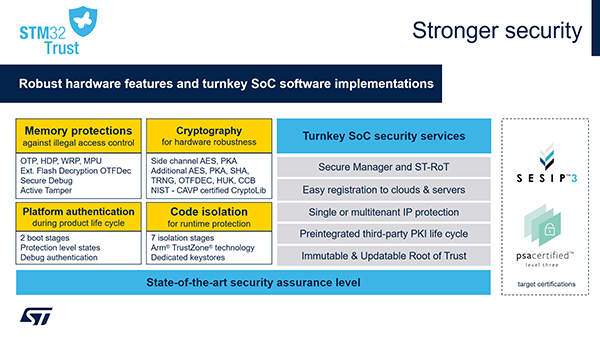

ST为STM32H5-4MB打造了行业前沿的全链路安全防护体系，目标通过SESIP3和PSA Certified Level 3认证。同时，ST还提供一站式SoC安全服务，能实现与云服务器的快速注册，让客户无需从零搭建安全体系，大幅降低安全开发成本。
该系列包含E5、E4、F5、F4四款子型号，均标配4MB Flash与1504KB RAM，区别在于是否搭载USB HS PHY和硬件加密模块，客户可根据自身安全需求与接口配置灵活选型。
开发工具一步到位
为方便客户快速开展开发工作，STM32H5-4MB配备两款专属开发板，覆盖从原型开发到全功能验证的全流程需求。

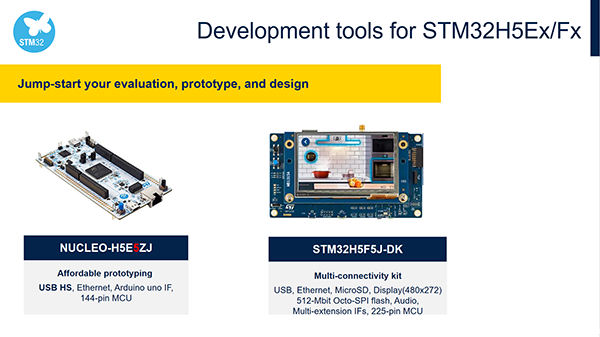

NUCLEO-H5E5ZJ主打高性价比，搭载144引脚MCU，集成USB HS、以太网、Arduino uno接口，满足基础开发与调试需求；STM32H5F5J-DK为多连接性开发套件，搭载225引脚MCU，集成USB、以太网、MicroSD、480x272显示屏，搭配512Mbit Octo-SPI Flash、音频模块及多种扩展接口，可全方位验证外设、图形、连接等所有功能，助力客户快速完成评估、原型设计与产品开发。
40nm工艺定调性价比，4MB闪存解锁图形新可能！STM32H5-4MB性能、安全、图形、外设全在线，开发套件一步到位，多领域适配无压力，中阶图形应用开发，选它就对了！
