一、行业背景与合规挑战
新规落地：2026年充电宝新规明确要求展示 健康状况"核心参数，包括充电次数、当前电量、设备温度三大关键指标。
市场痛点：现有市场中90％以上的充电宝无此功能，厂商面临紧迫的合规改造需求。
破局之道：亟需一种改造成本低、可快速落地的检测与展示方案。
二、方案概述与核心目标
为了满足新规，本方案基于武汉芯源的CW32L010芯片实现，达成以下核心目标：
1、合规配置精准检测并展示三大核心健康参数（充电次数、电量、温度），完全满足2026新规。
2、体验优化通过NFC“碰一碰”的无接触方式，实现高效的数据传输和便捷的交互体验。
3、成本控制摒弃传统思想，除MCU外仅需少量元器件，大幅降低整体BOM成本。
4、稳定可靠采用经过验证简化硬件设计，确保数据传输的极致稳定性。
三、核心优势总结
极致的成本优势：
相较于同类NFC方案，无需专用NFC双界面标签芯片，仅需增加少量元器件，成本大幅降低。
出色的兼容与适应性：
电压适应范围广（1.8-5.5V），甚至在电池电压降至2.8V或2.0V时亦可可靠工作。广泛适用于英集芯(3.1V)、智融(5V)等各大主流充电芯片。
超高集成度：
元器件少，QFN20(3*3)小巧封装，极易与原充电宝主板/保护板无缝集成。
成熟的量产闭环：
不仅能快速合规，且已完成量产配套，助力客户产品迅速推向市场。
四、硬件与系统特性
硬件配置：
核心MCU：
采用32位ARM® Cortex®-M0+内核的高性能芯片CW32L010。
可靠存储：
最大64K Flash和4K SRAM，Flash最大擦写10K次、数据保存25年，安全存储历史充电数据。
便捷通讯：
提供I2C/UART接口，轻松对接各类充电管理芯片。
全天候工作：
支持 -40~85℃ 宽温工作范围，满足高低温全场景使用。
系统通讯逻辑：

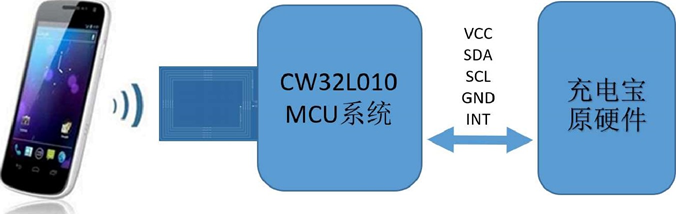

手机端通过NFC射频与CW32L010系统交互，MCU再通过I2C/INT等引脚与充电宝原硬件进行数据读取。
五、固件特性与用户体验
通信标准：
模拟实现兼容NTag21x芯片，工作频率13.56Mhz，数据传输速率106Kbps。
无缝唤醒体验：

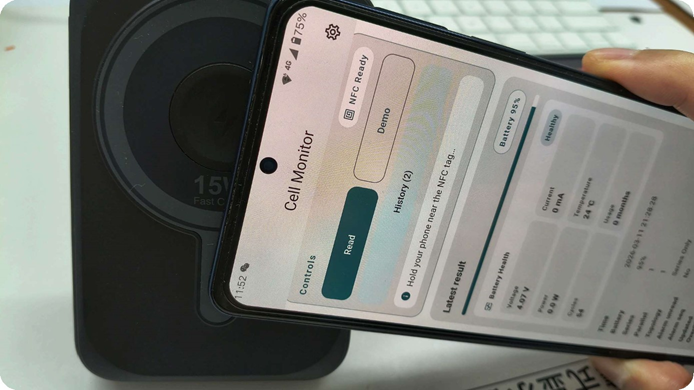

支持“碰一碰”直接唤起手机App；对于苹果用户，更是支持直接唤起苹果轻应用（App Clip），无需繁琐下载。
无线维护：
支持通过NFC进行固件升级（OTA），极大降低后期维护成本。
六、完善的量产与软件生态配套
本方案不仅提供硬件级支持，还配备了全套成熟的软件工具链：
客户端支持：

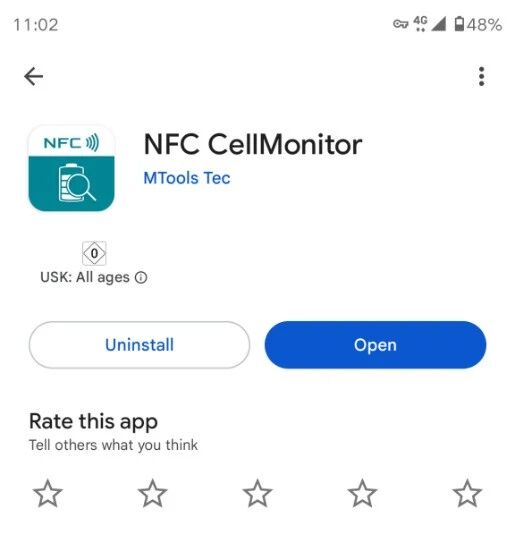

已上架双端应用市场，包括 Google Play 与 App Store。
维护工具：

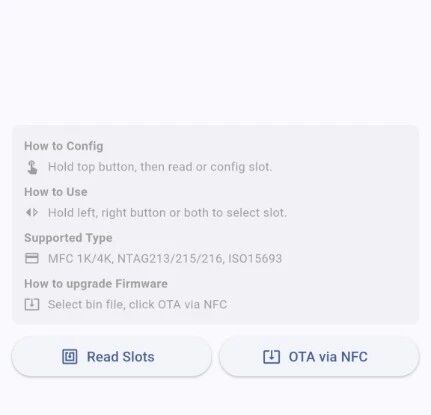

专用的 NFC OTA App，方便固件管理。
工厂工具：

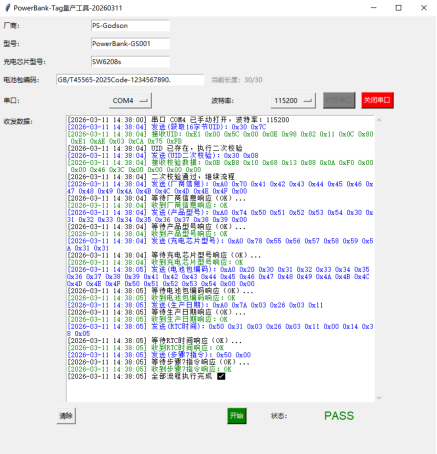

提供专业的 Windows 端 PC 量产工具（支持扫码、校验、写入RTC时间等全自动化流程），保障高效出货。
七、实物样板展示

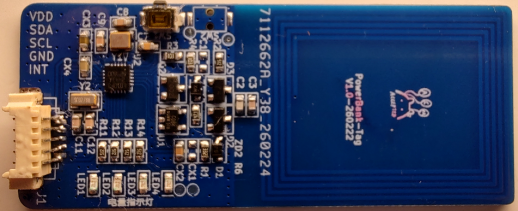

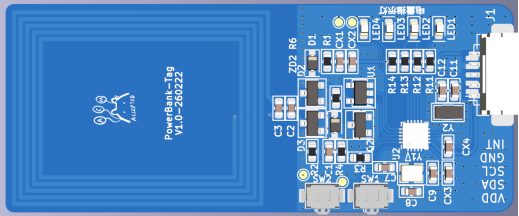

超小体积设计：
通过3D图及实物对比，直观展示PCBA的紧凑性。

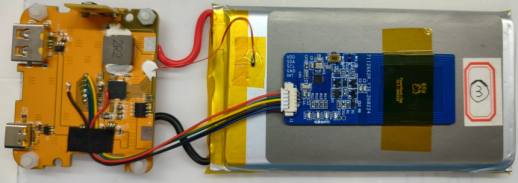

实机改装验证：
已有成熟的电芯贴合改装样板，验证了线材连接及温感探头布置的可行性。
