基于GD32H75E的机器人GaN关节驱动解决方案

cathy的头像
cathy -- 周四, 03/12/2026 - 09:47

在工业机器人、协作机器人等智能装备的发展进程中，关节驱动作为核心动力单元，其响应速度、控制精度、能效表现与集成度直接决定了机器人的运动性能和应用场景。当前机器人关节驱动开发中，高频开关下的驱动损耗、电机控制的精准度不足、多接口的集成适配难度、调试与整定的效率低下等问题，成为制约方案升级的关键难点。

基于兆易创新GD32H75EYMJ7 MCU打造的机器人GaN关节驱动解决方案，创新性采用GaN氮化镓驱动技术，结合高性能的硬件架构与智能化的控制算法，针对性解决上述行业痛点，实现了驱动性能、控制精度、集成能力与开发效率的全方位突破，为机器人关节驱动提供了高性价比、高可靠性的国产化解决方案。


核心方案性能亮点

本方案以GD32H75EYMJ7为核心控制单元，搭配GaN驱动芯片及高集成度的外围硬件，融合先进的控制算法，打造出兼具高性能与实用性的机器人关节驱动方案，核心优势体现在以下方面：

  1. 高速低损GaN驱动：采用专业GaN驱动设计，死区时间低至200ns，PWM开关频率可达 100KHz，相比传统硅基驱动，大幅降低开关损耗，提升能效的同时，让电机运转响应更迅速。

  2. 智能精准电机控制：支持电机参数一键整定，三环PID控制增益可自动计算，无需人工繁琐调试，实现对电机的高精度闭环控制，保障机器人关节运动的平稳性与精准度。

  3. 高集成硬件接口：方案集成丰富的工业级接口，包含CAN FD、RS485/422、双路16bit磁编接口（SPI、多摩川BISS-C），还集成ETherCAT从站+2个百兆PHY，满足工业机器人多协议、高实时性的通信与传感需求。

  4. 稳定的电源系统：搭建48V宽压输入的多级电源转换架构，通过SY8502FCC DCDC、GD30LD1002 LDO等器件，实现5V、3.3V、0.9V等多电压精准供电，为核心MCU与外围器件提供稳定的电源保障。

  5. 专业的信号采样与处理：配备四路采样电阻，搭配GD30IN240A运放与专用比较器，实现电机电流、电压等关键信号的高精度采集与快速处理，为电机控制提供精准的反馈数据。

  6. 多维度调试与开发支持：预留SWD/JTAG调试接口、DEBUG-RS485接口，搭配专属上位机调试软件，同时提供完善的硬件设计资料与软件工程适配包，大幅降低开发与调试成本。

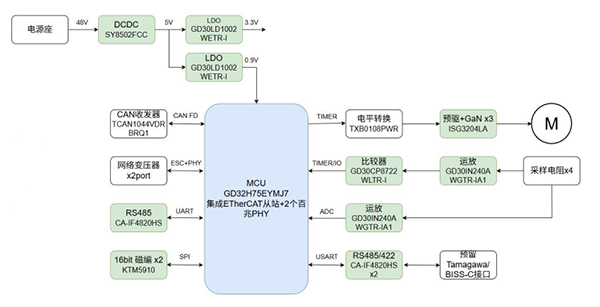

硬件架构与核心设计

本方案采用模块化的硬件设计思路，整体分为驱动板与编码器板两大核心模块，各模块功能划分清晰，接口定义规范，兼顾性能与实用性，核心硬件架构与设计细节如下：

核心控制MCU：GD32H75EYMJ7

作为方案的“大脑”，GD32H75EYMJ7具备高性能的处理能力与丰富的外设资源，可高效完成电机控制算法运算、外设接口管理、数据通信与信号处理等核心任务，为整个关节驱动系统的稳定运行提供算力支撑。

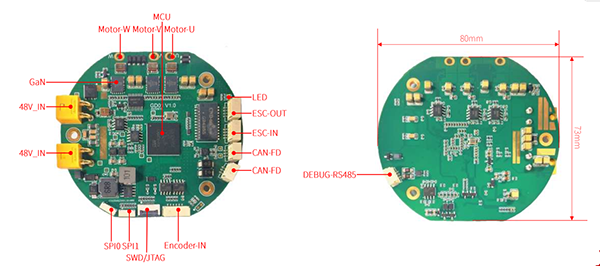

驱动板硬件核心设计

驱动板集成电源输入、功率驱动、通信接口、控制信号处理等全部核心功能，关键设计包含：

  • 电源模块：48V工业级宽压输入，经多级DCDC/LDO转换，输出5V、3.3V、0.9V稳定电压，适配MCU、驱动芯片、传感器等不同器件的供电需求；

  • 功率驱动模块：搭载3路预驱+GaN驱动电路，配合高精度电流采样，实现电机U/V/W三相的高效驱动与状态监测；

  • 通信模块：集成TCAN1044VDRBRQ1 CAN收发器实现CAN FD通信，CA-IF4820HS完成RS485/422通信，同时集成ETherCAT从站与百兆PHY，满足工业现场高实时性、高可靠性的通信要求；

  • 接口模块：预留Motor-U/V/W电机输出接口、48V_IN电源输入接口、Encoder-IN编码器接口、SWD/JTAG调试接口等，接口定义标准化，适配不同应用场景的硬件连接。

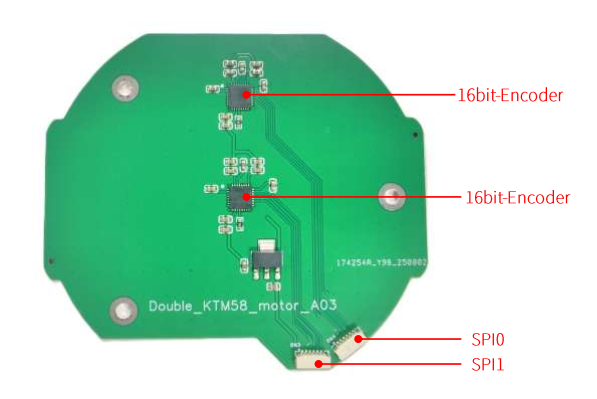

编码器板硬件设计

编码器板专为高精度位置检测设计，配备双路16bit磁编接口，支持KTM5910 SPI编码器，可精准采集机器人关节的位置与转速信号，通过SPI0和SPI1接口与驱动板实现高速数据交互，为电机的闭环控制提供精准的位置反馈。


完善的开源配套资料

为降低客户的开发门槛，加快产品落地速度，本方案提供分级开放的完善资料清单，涵盖操作手册、硬件资料、软件工程、调试工具等，资料权限分为开放与NDA两类，满足不同阶段的开发需求：

开放资料（全量公开，快速上手）

  1. GD01关节驱动板快速开始：详细的方案操作与快速上手说明，助力开发者快速完成硬件连接与基础调试；

  2. GD01硬件连接细节说明：精准的关节驱动板硬件接口定义与连接规范，保障硬件对接的准确性；

  3. GD32H75E-GaN_Driver GD01 251126 GD物料：方案核心原理图，清晰展示硬件架构与器件连接；

  4. P1010A_111电机规格书V2.325.4.30：双SPI编码器电机配套规格书，提供电机适配核心参数。

NDA资料（定制化支持，深度开发）

  1. AD-工程GD01：完整的硬件设计AD工程文件，支持客户进行二次硬件开发与定制；

  2. GD32H75E-GaN_Driver GD01：方案生产BOM表，为产品量产提供物料参考；

  3. 多款软件工程包：包含双SPI编码器电机、多摩川编码器电机适配软件工程，已完成核心算法与驱动适配，可直接基于此进行二次开发；

  4. servohub_pc_monitor_v2.0.5：关节驱动器专属调试上位机，支持电机参数整定、状态监测、调试优化等核心功能。

方案支持与服务

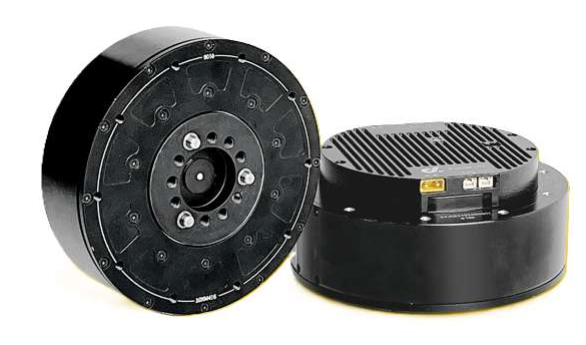

基于GD32H75E的机器人GaN关节驱动解决方案，凭借高性能、高集成、易开发的特点，可广泛适配工业机器人、协作机器人、服务机器人、AGV移动机器人等各类智能装备的关节驱动单元，无论是多关节机械臂的精准运动控制，还是移动机器人的动力关节驱动，都能提供稳定、高效、精准的驱动支持，同时国产化核心器件的选用，也为客户提供了更安全、可控的供应链保障。

本GD32H75E机器人GaN关节驱动解决方案由好上好信息提供全套技术支持与配套服务，好上好信息（股票简称：好上好，股票代码：001298）在半导体元器件分销与方案开发领域拥有丰富经验，为客户提供从方案设计、硬件开发、软件适配到量产落地的全流程服务，同时在深圳、北京、成都、上海、广州等全国多地设立办事处，可快速响应客户的本地化技术需求，助力客户加快产品研发与量产进度。
