行业介绍
电风扇作为小型家用电器，一直以来都凭借着便宜、节能和便捷等特点服务千家万户，成为人们控制室内空气循环和降温的重要设备之一。随着智能家居的发展和消费者对智能、舒适、能效等的要求提高，电风扇行业将继续迎来更多的创新和发展机会。由此中微爱芯推出一款智能电风扇解决方案，该方案支持多种功能模式、多按键、红外遥控和预约定时等功能，还可以根据功能需求，配合显示驱动芯片，能够实现各种LED、LCD高亮度显示，匹配各种个性化的显示需求，具有低成本，高稳定性等优势。
产品参数
工作电压：AC220V 50Hz
额定功率：40W
噪声：≤40分贝
摇头方式：左右摇头
风力档位：三档（高、中、低）
风类选择：三类（正常风、睡眠风、自然风）
操控方式：按键控制+红外遥控
显示方式：LED +数码管
其他功能：预约，定时等
方案特色
1、提供8K/16K ROM空间芯片给客户选择，内置触摸模块，最多支持26个按键通道，触摸采用CCT结构，无需片外触摸电容；
2、内置6路PWM模块，满足RGB彩灯和蜂鸣器等驱动要求；
3、支持2路UART，1路SPI，1路I2C，20通道ADC，可根据需求接入温度传感器、语音模块和物联网模块等外设；
4、支持正常风、睡眠风和自然风3种风类选择，支持高档、中档和低档3级风速选择；
5、支持最大12小时定时开关机，90°的左右摇头角度范围；
6、支持红外遥控器远距离控制，8米的有效遥控范围；
7、可提供多样化的电风扇解决方案，触摸按键可视化的开发调试平台，极大提高开发效率。
芯片选型
方案主控MCU采用中微爱芯AiP8F3515芯片，AiP8F3515芯片一款触摸型8051内核MCU芯片，内置16KB Flash，搭配中微爱芯触摸库，可通过CS 10V静态、6V动态、EFT 4000V等可靠性测试，亦可根据功能需求选择8KB Flash的AiP8F3508芯片。摇头电机驱动电路采用中微爱芯AiP6150，AiP6150是一款直流马达驱动电路，为8~20V供电的风扇摇头电机、步进电机等应用提供了一种集成的直流马达驱动解决方案，该电路集成H桥驱动电路、短路保护和过热保护电路。在显示方面，还可以根据不同的显示功能需求，选择我司的显示驱动芯片，能够实现各种LED、LCD高亮度显示，实现各种个性化的显示需求。

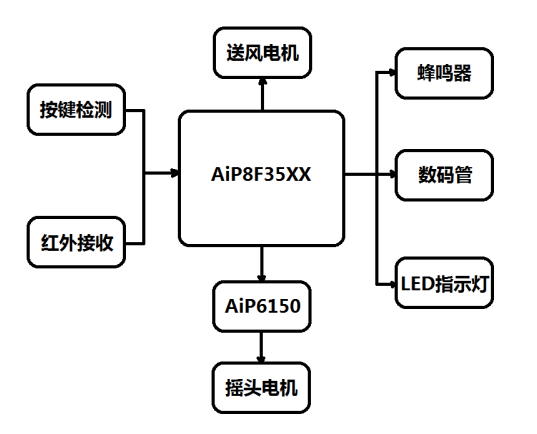

功能框图
PCB实物

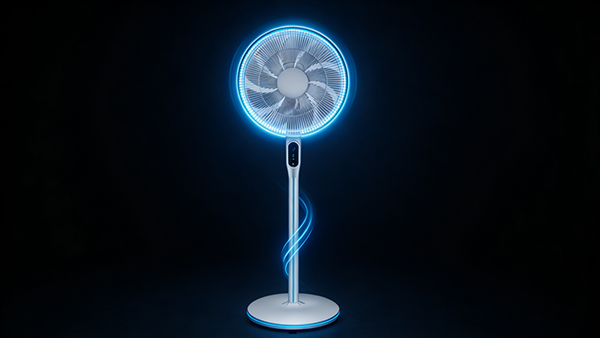

风扇实物

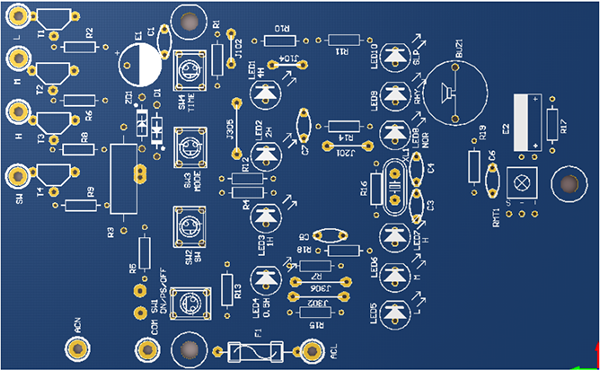

PCB正面

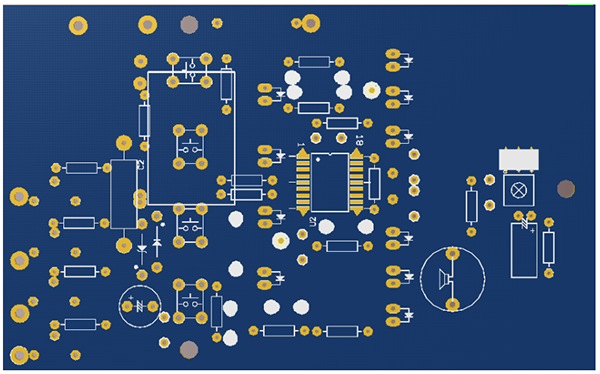

PCB反面
MCU资源

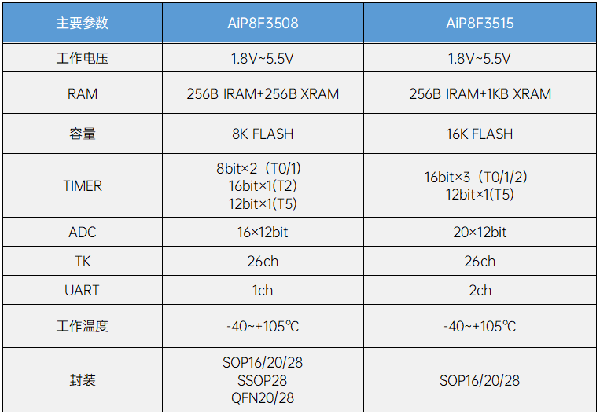

中微爱芯AiP8F3508和AiP8F3515电路均可用于智能电风扇方案，具体参数如下表所示）：

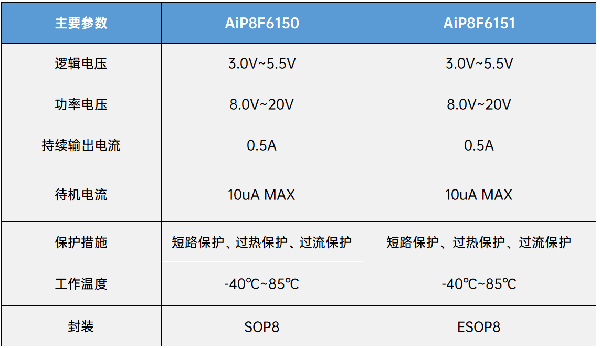

匹配物料：
结语
该电风扇方案灵活可靠，芯片选型选择多样，可根据客户需求灵活变更，满足不同需求，力求助力客户缩短研发周期，帮助客户产品快速上线，实现双赢。
