行业介绍 Industry Introduction
仪表是电动车的“智慧中枢”，实时收集车速、电量、刹车状态、故障提醒等关键信息。当你骑上电动车，仪表盘亮起的瞬间，一场由中微爱芯芯片矩阵驱动的智能交互已然开启。在简洁的屏幕背后，是MCU和LED驱动芯片、语音芯片与振动传感器的协同工作，共同打造更精准、更直观、更安全的骑行界面。
整体解决方案 Overall solution

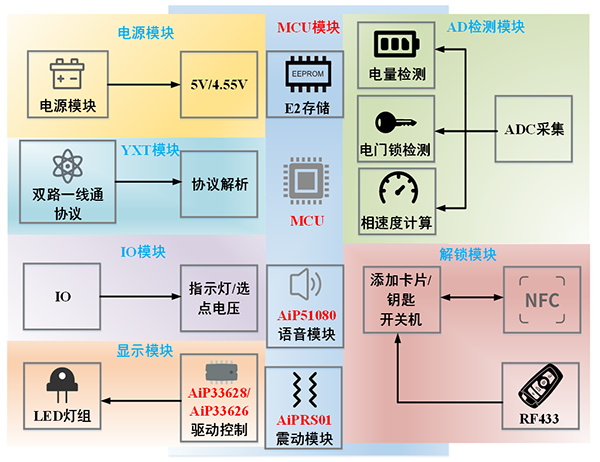

依托“三芯协同+振动感知”架构，中微爱芯打造出集智能交互、安全守护与能效优化于一体的电动车仪表系统解决方案。该方案以MCU为核心统一调度LED显示、语音提示与振动感知。系统搭载多重预警机制，对车速、电量、刹车等关键数据实时监测，一旦发现异常，立即通过动态LED光效与语音进行提示。此外，全系列芯片支持低功耗模式，结合智能功耗管理策略，在保障系统性能的同时显著降低能耗，有效延长电动车的续航里程，让每一次骑行都更加持久安心。
电动车仪表方案
两款LED恒流驱动芯片：点亮清晰视界
AiP33626是一款共阴极架构的恒流LED驱动芯片，单端最大驱动电流高达30mA，256级辉度可调。
产品特性：
驱动点阵大小：最大支持8 GRID×16 SEG共阴极LED点阵
指令集兼容传统恒压型LED产品，方便程序快速移植
整体亮度调节：软件可调全局64阶的恒流控制
单点亮度调节：每点支持256级PWM形式的亮度调节
内置睡眠模式实现低功耗待机，待机电流＜300uA
内置消隐功能

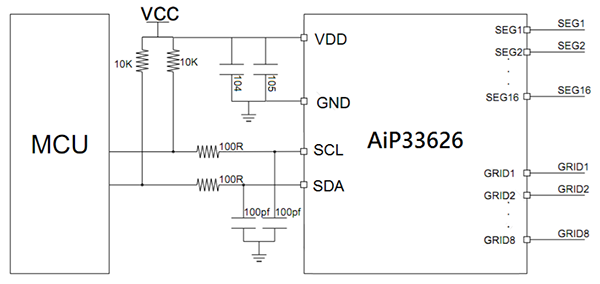

典型应用图
AiP33628是一款共阳极架构的恒流LED驱动控制器，单端最大驱动电流40mA，具有16级可调恒流电流，广泛应用于电动车仪表等高要求显示场景。
产品特性：
驱动点阵大小：最大支持8 GRID×16 SEG共阳极LED点阵，
整体亮度调节：软件可调节全局恒流大小，提供16级可调恒定电流
单点亮度调节：可通过PWM波，逐点调节点亮度
内置消隐功能

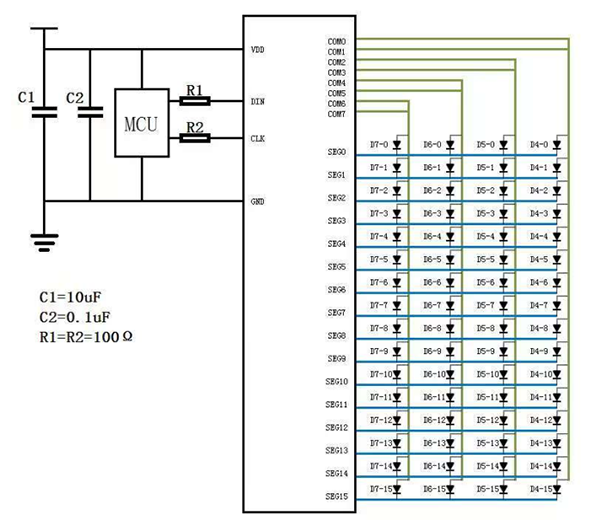

典型应用图
在此种应用下，可以将COM0和COM1、COM2和COM3、COM4和COM5、COM6和COM7分别短接，使电路作为1/4占空比使用，提高显示亮度。
语音芯片AiP51080：“呐喊”你的需求
AiP51080是一款兼具低成本与高性能的语音芯片，该芯片采用PWM直接驱动输出，具备良好的声音效果，适用于各类语音提示应用场景。
产品特性：
超低功耗：支持Normal和Sleep模式，睡眠电流低至1uA，续航无忧
驱动能力强：3V输出下支持150mA电流
灵活的音量控制：支持15级音量调节
高精度PWM输出：具备512级分辨率，支持独立占空比控制
优质音频处理：内置降噪算法，确保在复杂环境下语音依然清晰
语音容量大：最多支持224段语音地址，语音总长80秒（基于6KHz采样率和26.25Kbps速度计算）
通信简洁：采用单线通信控制，操作简便，占用IO资源少
状态指示明确：支持BUSY状态输出，方便MCU实时判断语音芯片播报状态

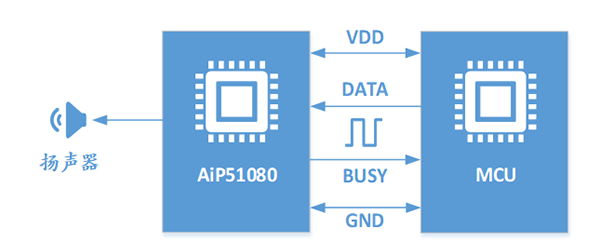

应用框图
振动传感器AiPRS01：感知行驶状态，提升安全预警
AiPRS01是一款高灵敏度、低功耗的振动传感器，可实时检测车辆行驶中的异常振动与碰撞情况，适用于车辆防盗、路面异常提醒、摔倒检测等安全场景。
产品特性：
高灵敏度，采用全方位振动检测机制，支持多级振动强度识别
静态电流仅50nA，适合电池供电设备
数字信号输出，接口简单，便于与MCU直接连接
振动寿命> 200万次

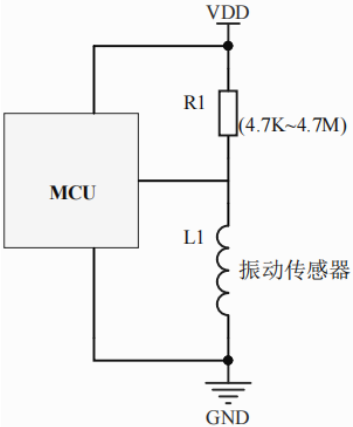

典型应用图

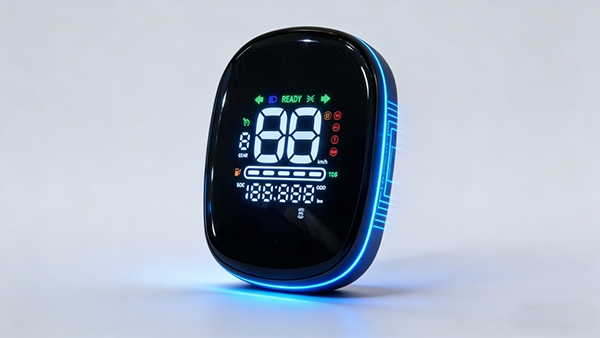

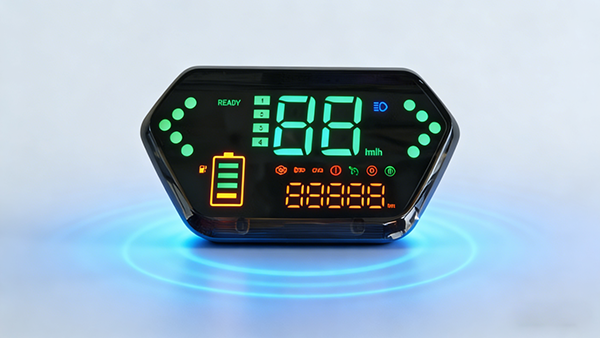

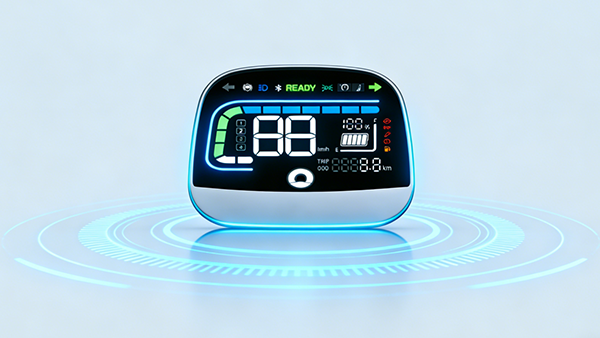

方案实物
芯片资源

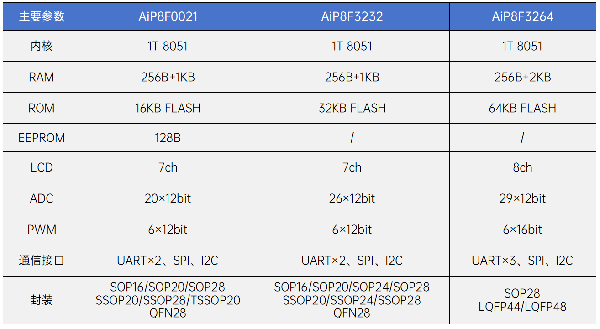

中微爱芯提供从简约到丰富的全系列MCU芯片，其中AiP8F0021适用于功能精简、成本敏感的设计；AiP8F3232、AiP8F3264则适用于功能丰富、扩展性要求高的高端仪表方案。具体参数如下表所示：

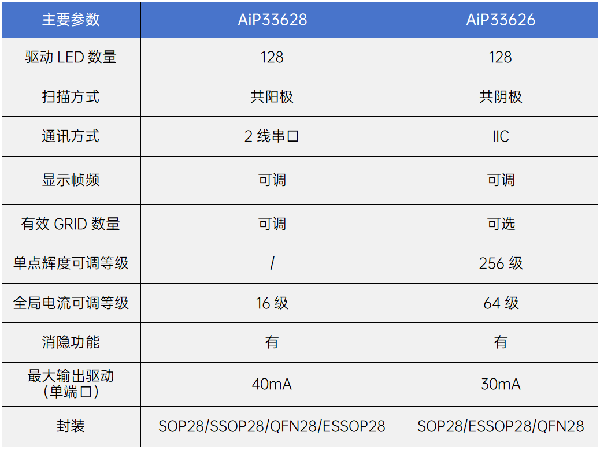

恒流驱动芯片AiP33628与AiP33626具体参数如下表所示：

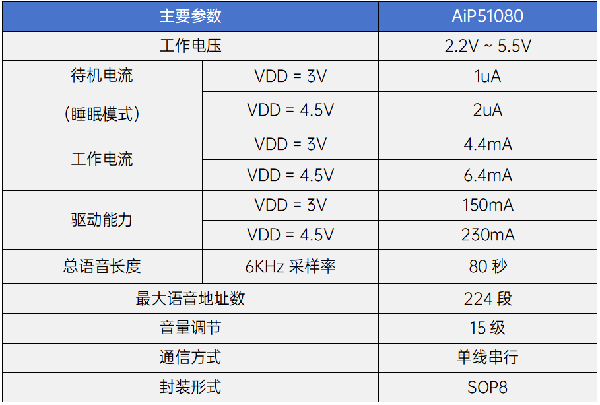

语音芯片AiP51080具体参数如下表所示：
