行业介绍
在现代生活中，电饭煲已经成为家庭厨房必不可少的炊具之一，出现在千家万户的家庭中。随着中国经济和社会的发展，人均可支配收入提高，人们对电饭煲的需求也越来也大，根据数据显示，中国电饭煲市场规模逐年攀升。面对这个庞大的市场，中微爱芯推出一套智能电饭煲方案，该方案支持多功能、多按键，还可以根据功能需求，配合显示驱动芯片，能够实现各种LED、LCD高亮度显示，匹配各种个性化的显示需求，具有低成本，高稳定性等优势。
方案特色
该方案的电路简单、成本低，可满足多种烹饪功能可选（烹饪功能包括低糖饭、煮饭、煮粥、炖汤、蒸煮、保温），系统可根据选定烹饪功能自动控制发热盘的工作温度和时间，带故障检测系统，确保电路安全可靠运行，数码管与LED显示组合状态可视化，烹饪状态一目了然。
芯片选型
方案主控MCU采用中微爱芯AiP9E163芯片，AiP9E163芯片是一款AD型RISC内核MCU，内置4K x 16bit MTP ROM、256 x 8bit RAM、256 x 8bit EEPROM,内部集成Timer0/1、T2、WKT、WDT、PWM、ADC、CRC。若按键有触摸功能需求，可改用AiP8F3508芯片， AiP8F3508芯片一款触摸型8051内核MCU芯片，内置8KB Flash，搭配中微爱芯触摸库，可通过CS 10V静态、6V动态、EFT 4000V等可靠性测试。在显示方面，还可以根据不同的功能需求，选择我司的显示驱动芯片，能够实现各种LED、LCD高亮度显示，匹配各种个性化的显示需求。
产品参数
工作电压：AC220V 50Hz
额定功率：500W
工作温度：-20℃-80℃
保温温度：65℃±5℃
发热控制：继电器
操控方式：按键控制
显示方式：LED +数码管
保护功能：NTC短路开路保护，过温保护
其他功能：预约，定时等

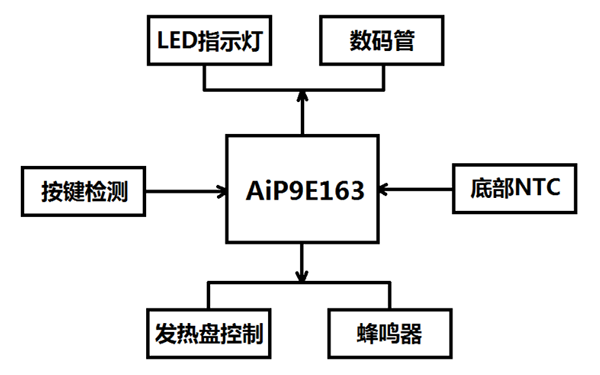

功能框图
PCB实物

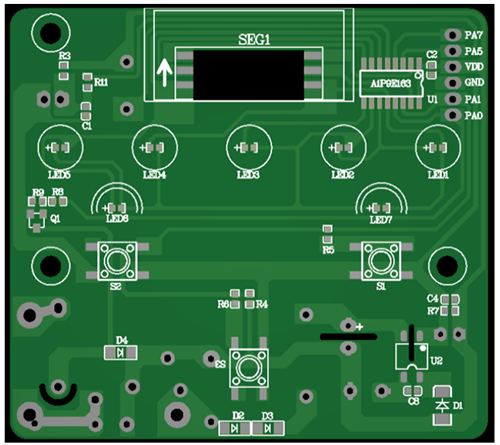

PCB正面

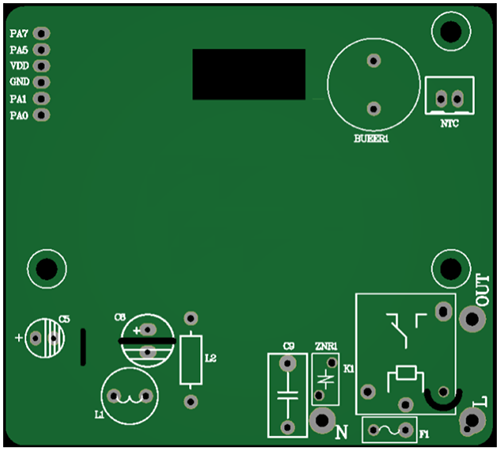

PCB背面
芯片资源

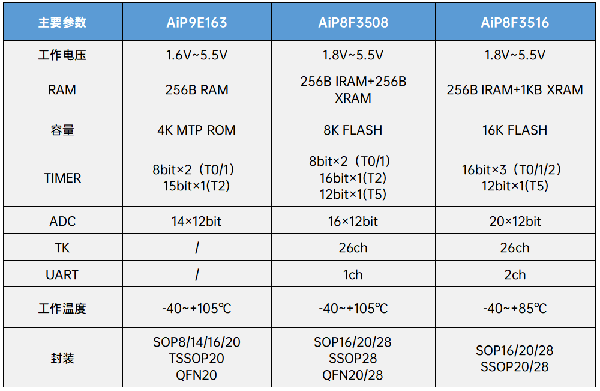

中微爱芯AiP9E163和AiP8F35XX电路均可用于电饭煲主控板方案，具体参数如下表所示：
结语
该电饭煲方案灵活可靠，芯片选型选择多样，可根据客户需求灵活变更，满足不同需求，力求助力客户缩短研发周期，帮助客户产品快速上线，实现双赢。
来源：中微爱芯
