行业介绍
从全球市场来看，2025年定频空调出货量约1.28亿台，占整体空调市场的35%，其中中国、印度、东南亚是核心消费区域，合计贡献超72%的销量。中国作为最大市场，2025年定频空调销量达5000万台，市场规模超950亿元，同比增长8.2%，农村及三四线城市需求占比超58%，成为增长核心引擎，商用场景占比达42%。“家电下乡”“以旧换新”政策持续拉动下沉市场消费。
在这一背景下，中微爱芯推出定频空调解决方案，以AiP8F3532作为主控实现空调功能，配套AiP78M05、AiP2003、AiP650，为家电厂商提供高效、完整的解决方案。
整体解决方案
定频空调由主控板与显示板构成。
主控板采用中微爱芯AiP8F3532芯片作为主控单元。AiP8F3532是一款触摸型8051内核MCU芯片，内置32KB Flash、256B IRAM、1KB XRAM，最多支持20个ADC、19个外部中断，3个16位定时器、2路UART。可通过传导、骚扰功率、EFT 4000V等可靠性测试。
主控板同时使用了中微爱芯AiP78M05芯片及AiP2003芯片。AiP78M05是一款三端正电源稳压电路，该电路内部设有过热、过流及安全工作区补偿等功能，输出电流可以高达0.5A。AiP2003内部包含七个独立的达林顿管驱动电路，单路达林顿管最大可输出500mA电流，多路并联可承受更大的电流。主要应用于照明驱动、继电器驱动、步进电机驱动和逻辑缓冲器等。
显示板采用中微爱芯AiP650显示驱动芯片。该芯片采用2线串口通信，支持共阴极8段4位LED驱动，且具备键盘扫描、辉度可调，可适应于24小时长期连续工作的应用场合。
该套方案包含下图所示关键模块，控制压缩机、外风机、四通阀、电辅热的启停。红外遥控接收，手机APP控制，PID精准风速控制，温度检测，导风条控制。

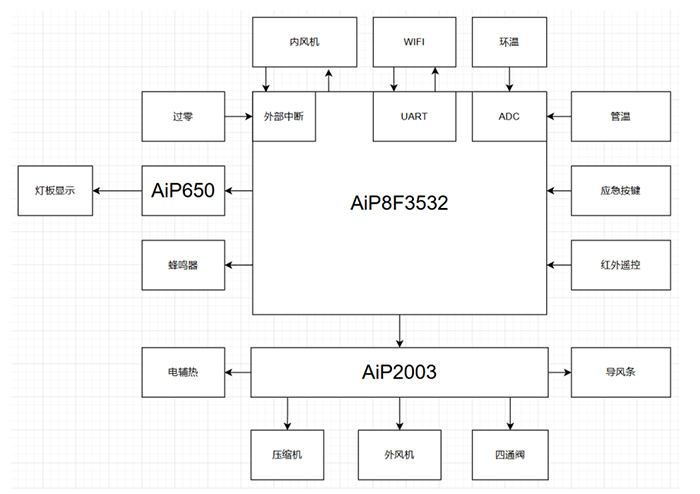

定频空调程序框图
方案特点
工作电压：AC220V/ 50Hz
最大功率：5100W
控温范围：16℃~32℃
主要模式：制冷模式、除湿模式、制热模式、通风模式
辅助功能：房间温度控制、风速控制、摆风功能、定时功能、睡眠功能、强力功能、关屏功能、清洁功能、除霜功能、WIFI功能、自检功能、停电记忆功能
保护功能：NTC断路保护、NTC开路保护、防冻结保护、超温保护、风机故障保护
EFT：4000V-100KHz/5KHz
方案实物

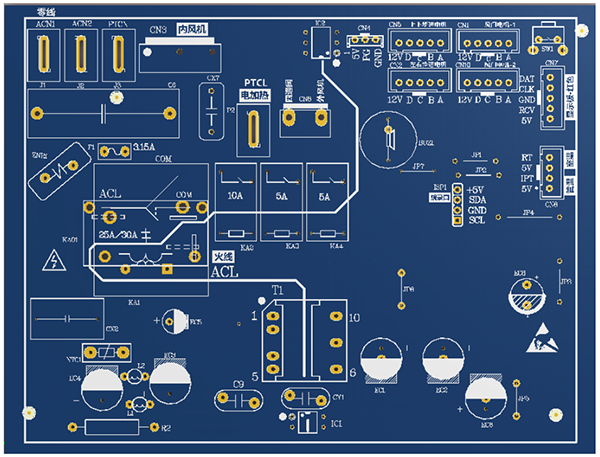

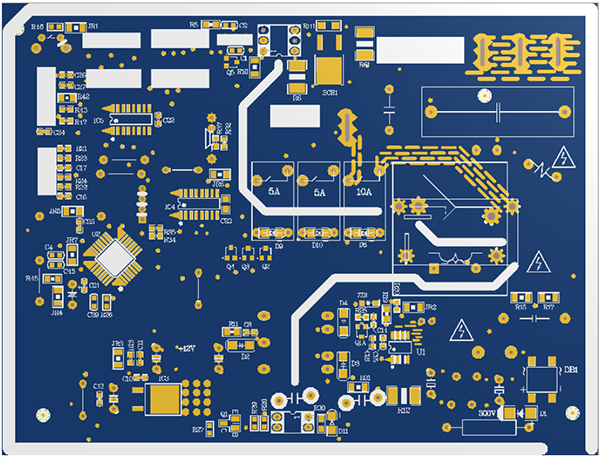

定频空调主控板PCB
定频空调主控板PCB

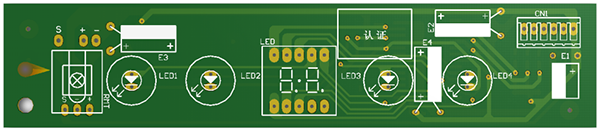

定频空调显示板PCB
定频空调显示板PCB
芯片资源

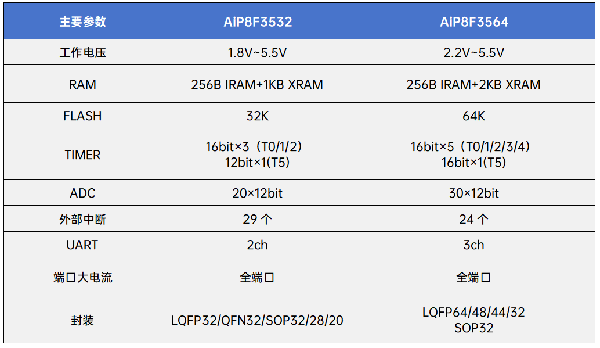

中微爱芯AiP8F3532/64电路均可用于主控板方案，具体参数如下表所示：
中微爱芯AiP78M05/AiP7805电路均可用于主控板方案，具体参数如下表所示：
中微爱芯AiP2003/AiP2004电路均可用于主控板方案，具体参数如下表所示）：

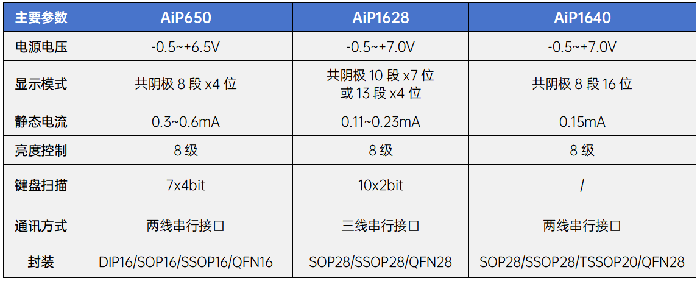

中微爱芯AiP650/AiP1628/AiP1640电路均可用于显示板方案，具体参数如下表所示：
结语
中微爱芯从硬件选型到核心控制算法全维度深耕，为定频空调注入高效“芯”动力。其方案不仅让空调运行更稳定、控温更精准，更以可靠技术简化用户使用流程、保障长期耐用性，全方位赋能产品品质升级，是打造高性价比定频空调的优选合作伙伴。
