本文介绍基于兆易创新的GD32L235带CAN通讯的超低待机功耗MCU控制设计1KW升压电源方案，该方案产品主要适用于户外露营、车载电源模块等场景。
∎ 功能要求 ∎
• 输入9~28V@100A最大。
• 输出可调36V/48V@20A最大。
• 通过CAN/RS485通讯调节输出电压及限电流。
• 6位7段码指示输出电压及电流。
∎ GD32L235系列MCU主要规格 ∎
• Arm Cortex-M23内核 @64MHz
• Flash：16KB~128KB
• SRAM：12KB~24KB
• 2个16位低功耗定时器、6个通用16位定时器、1个高级定时器和2个基本定时器
• 2个低功耗LPUART、2个USART、2个UART、3个I2C、2个SPI等通用外设接口
• 1个CAN2.0控制器和1个USB 2.0 FS控制器等标准通信接口
• 1个12位ADC，支持差分输入和单端输入两种模式，提高ADC模块的精度和性能
• 1个12位DAC和2个CMP比较器
• 工业级工作温度范围：-40℃~105℃
支持包括深度睡眠(Deep-sleep)、部分睡眠（Sleep）和待机(Standby)等六种低功耗模式。在深度睡眠(Deep-sleep)模式下，电流降至1.8μA，唤醒时间低于2μS；待机(Standby)模式电流更是低至0.26μA。即使在最高主频全速工作模式下，其功耗也仅为66μA/MHz，实现了效能和功耗间的卓越平衡。

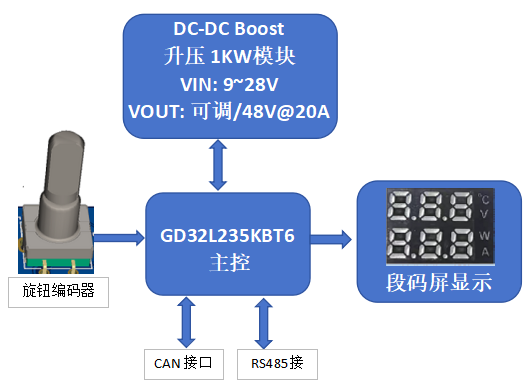

∎ 系统架构图 ∎
∎ 工作原理 ∎
GD32L235控制器接收外部输入信号（旋钮编码器，CAN总线，RS485），控制升压电源模块的输出电压电流及显示电压电流等信息。
∎ 电路原理图 ∎

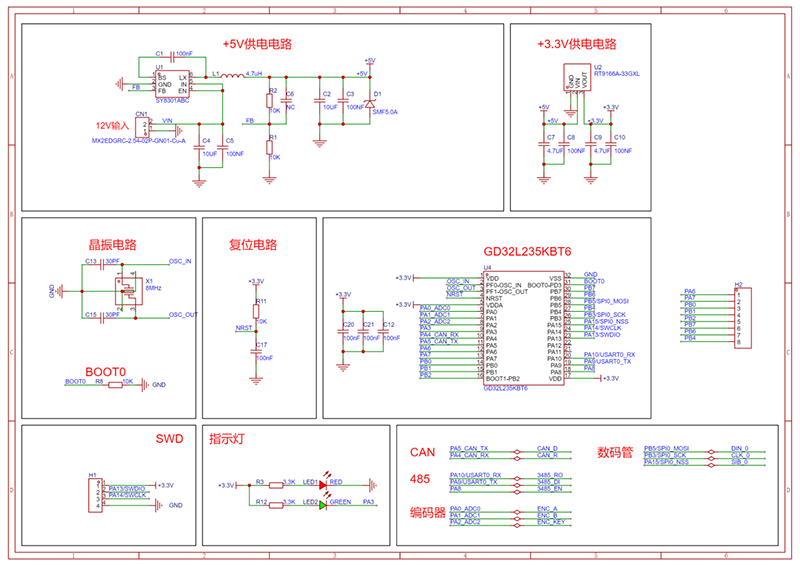

主控电路图：

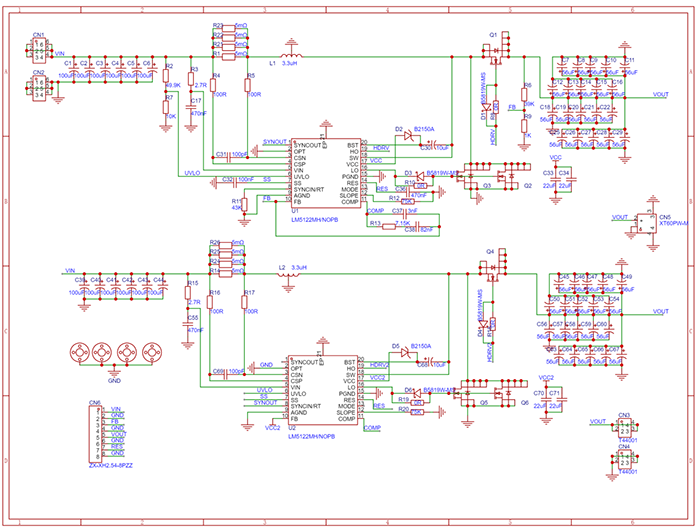

升压模块原理图：
电路板如下图所示：

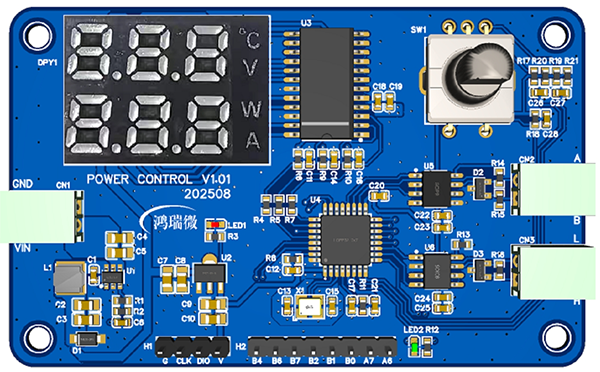

主控及显示板

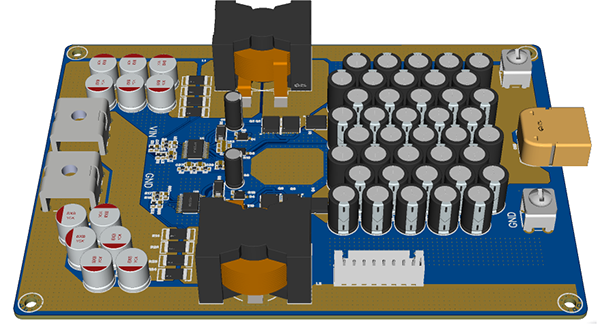

1KW升压模块板
来源：GD32MCU
