AGM AG32 AGRV2K 硬件设计注意事项

AG32 硬件设计注意事项:

1、HSE 外部晶体的范围 4~16MHz,推荐 8MHz。

2、VDD/VDDA 的范围都是 3.15~3.45V,CPLD 对电源纹波的要求相对较高。VDDA 前面加上磁珠。这部分是给 PLL,ADC 等供电的。VDD33 前最好也能加磁珠。

3、除了 ADC, DAC,CMP,USB,OSC,JTAG这些端口不能重新映射,其它数字部分端口都可以重新映射到带 IO 的 PIN 上。

4、芯片支持 SWD 下载,使用 SWDCLK(TCK),SWDIO(TMS),GND 即可。MCU 和 CPLD共用该调试接口。建议将芯片的 nRST 引出到下载器的 nRSt 上。这样可以起到与问题6 同样的效果。注意:ini 里打开:upload_srst = true

5、串口下载只支持 UART0,不能重新映射。串口下载时,注意 BOOT0(高), BOOT1(低)。

6、BOOT0 建议不要直接接地,而通过电阻接地。调试时,如果烧录了错误程序而导致系统异常的话,可能无法再此下载程序。此时,需要将 boot0 拉高上电,这样不会再运行用户程序,这样就可以重新下载。

7、MCU+CPLD 应用时,如果要用有源晶振,时钟从 OSC_IN 引入。如果纯 CPLD 应用有源时钟请从带 GB 的 PIN 引入。新版 supra 已经可以支持纯 CRLD应用的时候使用无源晶体了。无源晶体从 SOC_IN/OUT 接入。

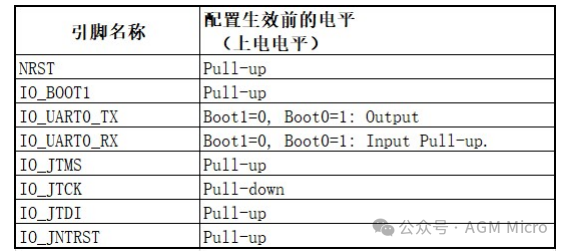

8、上电引脚电平:


注意,其它 IO 上电时是 floating 状态。需要等 logic 部分配置生效后,用户配置的 IO上下拉才能生效。这个配置时间与 logic 部分是否压缩及文件大小本身有关,一般在20~40mS 左右。如果用户对硬件电路上的上电电平有要求的话,尽量使用外加电阻实现上下拉。内部上下拉电阻的阻值大小一般在 40k 左右。

9、BOOT 模式


10. JTAG IO

JTAG PIN 也可以复用成 IO。但是这些 PIN 默认是 JTAG 功能,因此当作普通 IO 使用前,必须先 disable。比如 SYS_DisableNJTRST()、SYS_DisableJTDI()、SYS_DisableJTDO()。

注意:

如果使用到的引脚是复用引脚,则默认是IO功能。使用为特定功能时,需要先设置为复用属性,用函数 GPIO_AF_ENABLE 设置(参考各驱动样例代码)。

如果使用到的引脚是特殊的JTAG引脚(JNTRST、JTDO、JTDI、JTMS、JTCK),则默认是 JTAG 功能,而不是 IO 功能。这时需要先将 IO 口设置为普通 IO 才能使用。可使用如下函数来设置为普通 IO:

SYS_DisableNJTRST()、SYS_DisableJTDI()、SYS_DisableJTD0().(由于 AG32 默认使用 jtag 的 swd 模式,所以保留 JIMS、JTCK即而)。

11. VH 系列 RWDS 引脚必须短接,这个是给内部 psram 作为时钟使用的。
