高效散热的核心：EC风扇电控应用
EC风扇(Electronically Commutated Fan) 是散热风扇的一种，它采用高效率无刷直流马达，具备更佳节能性、精准无段调速、低噪音与长寿命等优势，整体性能大幅提升。并支持 AC 电源输入、部份进阶款具转速监控与故障警报等智能功能，或可搭配 IP 等级防护，适用多种严苛环境。
EC风扇常见应用领域包含：
•工业应用：工业机械、冷冻物流。
•医疗设备：冷冻冷藏设备、实验室设备。
•HVAC 系统：空调、通风、暖气设备。
•其他：储能系统、充电站、电动巴士、服务器机柜散热…等。
笙泉科技因应上述广泛需求，推出专为 EC风扇设计的MDF151A 电控芯片，协助客户快速打造具竞争力的终端产品。
MDF151A芯片关键特色:
MDF151A提供一套低成本、小体积的 BLDC 马达控制 MCU 解决方案，内建高速Arm® Cortex®-M0 32 位处理器，最高运作频率可达60 MHz。芯片内含32KB 高速 Flash 与4KB SRAM，搭配最多26 个 GPIO (其中 20 个可输出、6 个作为内部预驱控制)，能满足多样化系统配置需求。
此外，MDF151A 亦整合多项适用于无刷马达控制的周边：
• 1 个 12-bit / 1MSPS ADC，支持软件 FOC 控制
• 2 个模拟比较器(COMP)
• 2 个运算放大器(OPAMP)
• 1 个 32 位通用定时器
• 3 个 16 位基本定时器
• 1 个 16 位高级定时器
• 1 组 USART 接口(支持 UART / SPI 通讯)
更重要的是，芯片内建LDO 与 150V N/N 门驱(Gate Driver)，大幅减少外部组件需求，使系统设计更为简化、成本更具竞争力。
MDF151A 以高整合度、低成本与优异控制效能，能协助客户快速开发高效率、低噪音且可靠的EC风扇/散热风扇产品。它是一颗兼具经济性与专业性的 BLDC 马达控制核心，适用于多元散热应用场景。
应用框图：

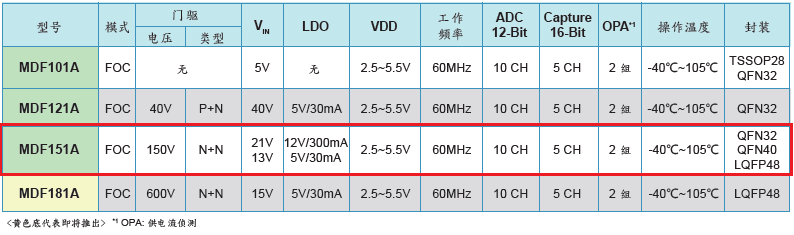

MDF系列规格:
来源：笙泉科技
