利用RL78/F25实现安全高效的通信
架构趋势正在从分布式向域控ECU（电子控制单元）和区域ECU演进，最终实现整车集成控制。这一转型带来了新的挑战：执行器ECU与集成控制ECU通信时，需要提高数据传输速度、有效载荷容量和可靠性。RL78/F25微控制器（MCU）专为满足此类要求而设计。与RL78/F24MCU一样，该产品支持CAN FD功能，支持最高5Mbps的速度，配备20个支持64字节有效载荷的缓冲区，并集成安全加密功能（包括用于安全启动和消息认证的AESEA和TRNG）。这些特性使RL78/F25成为高可靠性智能执行器、传感器和入门级车身ECU的理想选择。此外，产品的代码闪存已扩展到512KB，从而提高了对更复杂应用场景的响应能力，增强了对AUTOSAR等软件平台的支持，并完善了功能安全(FuSa)的实施方案。
RL78/F25符合ISO/SAE 21434（网络安全）和ISO 26262（功能安全）标准，支持ASIL B FuSa和Evita-light，可与低功耗、高性价比的传感器和执行器进行安全通信。产品采用最高256位密钥的AES加密，是首款配备CTSU2SLa电容式传感单元的RL78车规级产品。

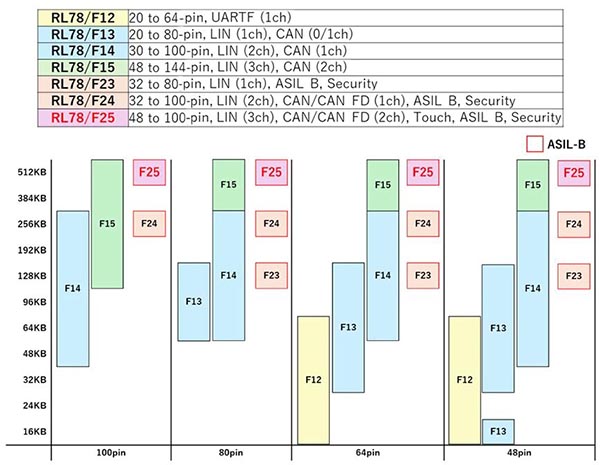

图1：RL78/F25与其他RL78 MCU的比较
RL78/F25功能特性
最高工作频率：40MHz
内存：代码闪存512KB，数据闪存16KB，RAM 40KB
外设功能：电容式传感单元（最大31通道）、CAN/CAN FD（2通道）、LIN（3通道）、12位A/D转换器（29通道，专用采样保持器2通道）、D/A转换器、比较器、电机控制定时器TimerRDe、应用加速单元（AAU）等。
封装：48引脚至100引脚LFQFP
低功耗：典型值0.6µA（STOP模式）
安全加密：AES-ECB/CBC/CMAC密钥长度128/192/256位，TRNG
工作环境温度范围（Ta）：-40°C～+105/125°C
RL78/F25与RL78/F1x和RL78/F2x拥有许多相同的特性，不仅兼容硬件和软件，还可实现PCB和软件的重复使用。
先进的触摸功能
相较于瑞萨电子前代电容式触摸感应单元（CTSU），CTSU2SLa具有更高的抗噪性、防水性和更低的功耗。该产品还具备以下特性：
多频扫描：生成三个电容测量频点，可降低同步干扰噪声的影响。
主动屏蔽：以相同的电平和相位驱动触摸电极和屏蔽护罩电极，从而抑制水渍的影响。
自动判断：无需CPU，直接通过硬件完成按键触摸检测。
多电极连接（MEC）：通过将多个触摸电极作为单个电极进行测量，减少触摸测量时间和电流消耗量。

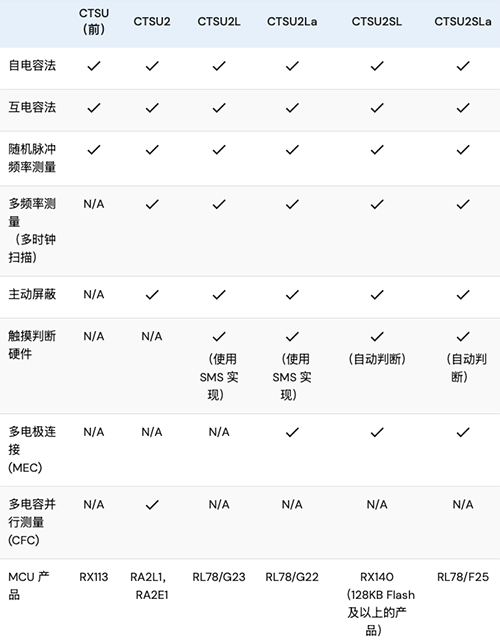

表1 电容式触摸功能对比
开发工具
使用智能配置器轻松进行初始配置
智能配置器是一种用户友好型GUI工具，可自动轻松生成初始配置程序。智能配置器能支持许多瑞萨微控制器，为客户应用进行快速、智能的软件开发。
即用型评估板和评估系统
简化解决方案开发流程
针对RL78/F25 MCU，我们提供以下两类评估板：

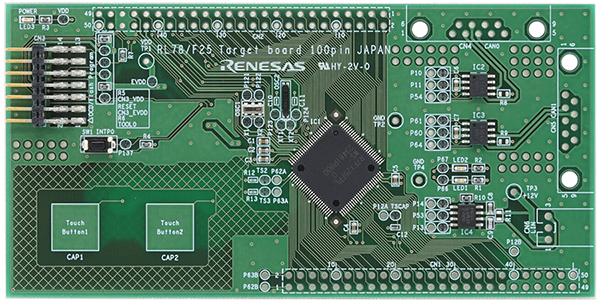

图2：RL78/F25目标板（RTK7F125FPC01000BJ）
RL78/F25目标板是专门用于原型开发的评估板，配合E2/E2-lite仿真器可实现程序编写与调试。此外，还提供了两个触摸按钮，便于快速评估电容触摸功能。

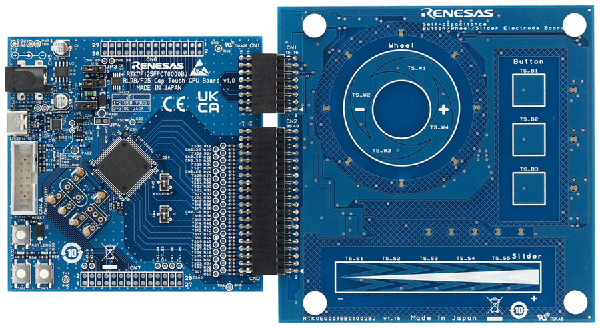

图3：RL78/F25电容式触摸评估系统（RTK7F125FPST0000BJ）
用于RL78/F25的电容式触摸评估系统是一款专门用于电容式触摸评估的评估板，包括按键、滑块和滚轮三种触摸界面。QE for Capacitive Touch是一款触摸开发支持工具。借助此工具，用户仅需简单操作即可完成触摸接口开发，实现开箱即用。
多年来，RL78系列产品已受到众多客户的广泛采用。RL78/F25具有512KB ROM、双通道CAN FD、安全功能、功能安全（FuSa）和电容式传感单元等特性，能够满足各类应用场景的需求。我们提供丰富的评估板、开发工具和解决方案，确保用户能够快速顺利地启动项目开发。
