文章概述
本文，DigiKey讨论了电源设计中的软启动，具体介绍了MIC24066通过SS引脚外接电容设定软启动时间，有效抑制输入浪涌电流并确保输出电压平稳上升。
一、什么是软启动（Soft Start）
在 DC-DC 降压电源（Buck converter）中，如果上电时立即全速导通，输出电容会像短路一样被瞬间充电，导致输入浪涌电流过大，可能烧 MOSFET / 二极管，或者让上级电源掉压。
二、为什么要调软启动时间？
时间太短：电流冲击大，可能触发过流保护。
时间太长：上电速度慢，系统可能上电延迟，甚至影响同步启动的其它电源轨。
软启动的功能一般会集成在开关稳压器芯片里，我们以 Microchip MIC24066开关降压稳压器举例。
三、MIC24066 的软启动功能

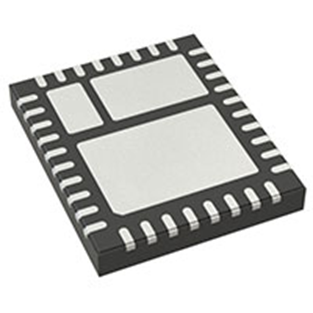

MIC24066 开关降压稳压器
软启动核心作用是通过控制输出电压缓慢上升，减少电路启动时的浪涌电流（inrush current），避免因启动瞬间电流过大对电源、稳压器芯片及下游负载造成冲击或损坏，同时保证输出电压平稳进入正常工作状态（无过冲、无电压骤升）。
MIC24066 专门配备了可编程软启动引脚（SS 引脚），用户可通过外部元器件调整软启动时间，适配不同负载对启动过程的需求（如感性负载、大电容负载等需更长软启动时间以抑制浪涌）。

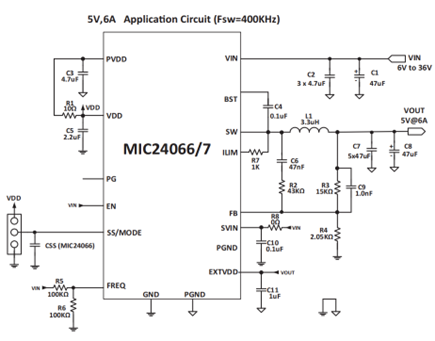

MIC24066 典型应用电路
四、如何设置 MIC24066 的软启动时间
MIC24066 的软启动时间通过在 SS 引脚与 AGND（模拟地）之间连接一个电容（记为 Css）实现，电容容量直接决定软启动时间长短，具体设置步骤及计算方法如下：
1. 硬件连接原理

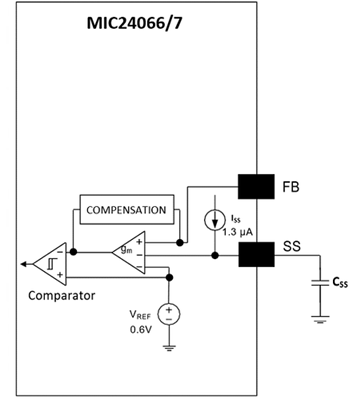

MIC24066 内部集成了一个固定的软启动电流源 Iss；当芯片启动时，内部电流源会对 SS 引脚的外部电容 Css 充电，电容电压逐渐上升，进而控制输出电压 Vout 以相同速率缓慢上升——电容容量越大，充电时间越长，软启动时间也越长。
（图片来源于Microchip）
核心连接要求：仅需在 MIC24066 的 SS 引脚与 AGND 之间焊接一个符合容量计算结果的陶瓷电容，无需额外电阻或其他元器件。
2. 软启动时间计算公式
软启动时间与电容容量的关系公式:
其中：
Css = 连接在 SS 引脚与 AGND 之间的电容值
Iss = 芯片内部提供的软启动充电电流（典型值= 1.3 µA）
tss = 目标软启动时间
VREF = 内部参考电压（典型值= 0.6 V）
若目标软启动时间 tss = 5ms，代入公式计算Css ：
来源：DigiKey
