行业介绍
随着家电智能化升级与成本优化需求日益迫切，传统控制面板方案在物料成本、设计复杂度和开发周期等方面面临诸多挑战。以往实现触摸与显示功能需分别采用触摸MCU和显示驱动两颗芯片，不仅物料成本高、PCB布局复杂，软件开发也更为繁琐。
在这一背景下，中微爱芯推出触摸显示一体化控制方案，以AiP1647单芯片实现触摸检测与LED显示驱动双重功能，正在重新定义家电控制面板的设计标准。该方案凭借高集成度、低成本、易开发等优势，为家电厂商提供了极具竞争力的解决方案。
整体解决方案
本方案以AiP1647为核心构建完整的触摸显示控制系统。该芯片创新性地将8通道高精度触摸检测与多段位LED显示驱动集成于单芯片，采用单线通信协议，仅需一根信号线即可完成触摸参数配置、状态读取及显示控制任务。

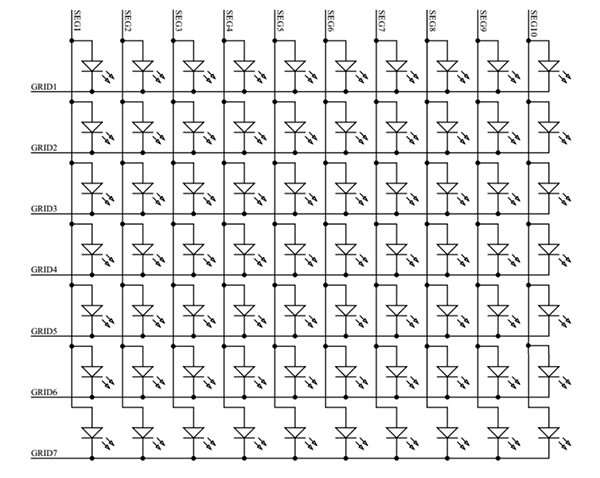

相比传统双芯片架构，AiP1647通过高度集成设计，显著优化系统成本并简化电路板布局。芯片支持10段7位或13段4位共阴极LED显示，具备8级辉度调节功能，触摸灵敏度、消抖次数等参数均可通过软件灵活配置。

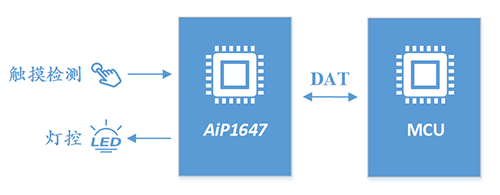

方案采用模块化设计，集成了触摸检测系统、显示驱动模块和单总线通信接口，实现与主MCU的高效数据交互。通过精简外围电路与优化系统结构，该方案为各类家电面板提供了一站式、高可靠性的完整解决方案。
方案特点
单芯片替代"触摸MCU+显示驱动"双芯片方案，大幅降低BOM成本
显示模式灵活可调，支持4~7位、10~13段LED显示
内置显示RAM，支持自动地址增加和固定地址两种写入模式
显示辉度8级可调，适应不同亮度需求
8个触摸按键通道，支持多键同时检测
触摸阈值、消抖次数、噪声值均可软件配置
内置20秒最长按键持续时间，防误触保护
单总线通信，仅需一根信号线完成所有数据传输，节省MCU宝贵IO资源
精简外围电路，仅需少量阻容元件
典型应用图

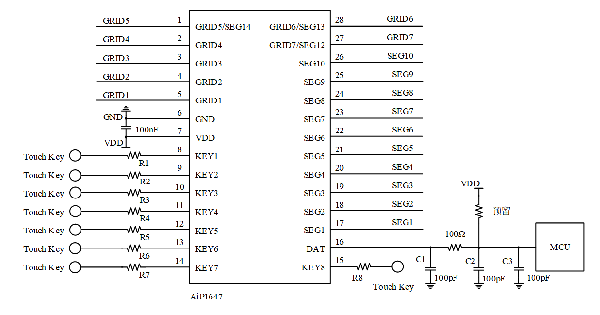

AiP1647典型应用电路图

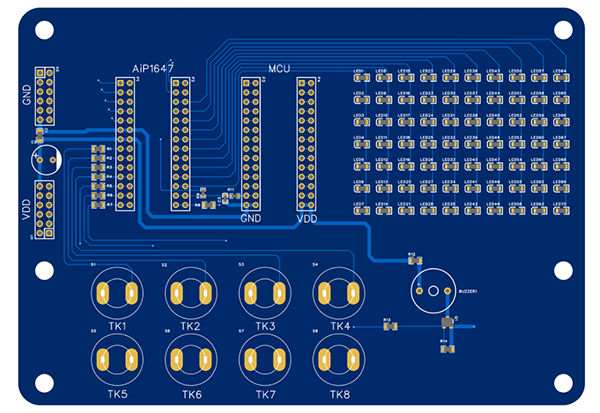

AiP1647demo板PCB图
应用领域
LED显示面板和触摸按键场合，例如炸锅，微波炉，电磁炉，热水器，风扇等家电产品。
芯片资源

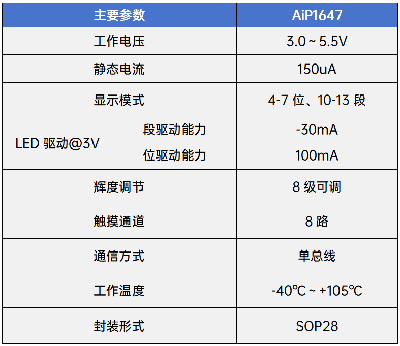

中微爱芯AiP1647具体参数如下表所示：
结语
AiP1647以其独特的"触摸+显示"二合一架构，为成本敏感型应用提供了极具竞争力的解决方案。
