芯片特性
CKS32F030K6T6采用高性能的ARM Cortex™-M0 32位RISC内核，广泛集成增强型外设和I/O口，支持SPI，I2C，USART，拥有一个12位ADC，4个通用定时器，1个高级定时器，并有一套为低功耗应用设计准备的全面的省电模式，CKS32F030K6芯片资源如表1所示。
CKS32F030K6T6具有良好的稳定性和通用性，适合用于多种功能、应用程序的场合，广泛适用于如PC外设、GPS平台、工业应用等产品应用中，并且完全兼容STM32F030K6T6，同时中科芯提供及时准确的MCU技术支持，已有越来越多的替代ST的芯片案例，更多的客户开始相信并使用中科芯的MCU芯片。

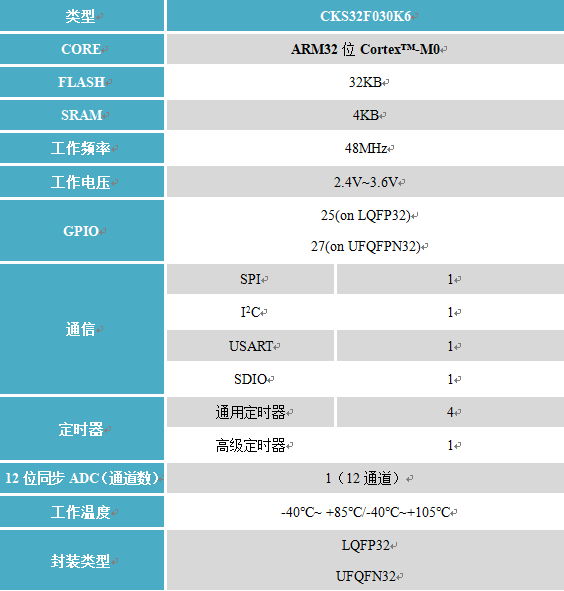

表1 CKS32F030K6
方案设计
随着社会经济发展，工作和生活节奏越来越快，工作时久坐、加班劳累、夜晚不良睡姿等容易导致颈椎、腰椎疲劳酸痛，可通过头部按摩仪、颈部按摩仪、眼部按摩仪、筋膜枪等智能保健设备缓解疲劳。中科芯推出基于CKS32F030K6T6的颈部按摩仪方案，主要通过低频脉冲和恒温热敷功能达到按摩肌肉、促进血液循环、缓解疼痛的效果。
方案主要功能和技术指标：
1、 结合TENS+EMS两种低频脉冲，TENS脉冲缓解疼痛，EMS脉冲按摩肌肉，支持0~57.6mA多档位输出刺激；
2、支持恒温热敷功能，可调节热度档位；
3、结合低频脉冲和恒温热敷，模拟人工按摩，内置6种组合按摩模式；
4、恒流/恒压充电，最大线性充电电流800mA；
5、定时功能，支持按摩时间设置；
6、工作电压范围: 3.5V ~ 5V，额定功率4W，额定电压4V；
7、工作温度范围: 0 ~ 85℃；
8、低功耗，休眠时≤1μA；
9、低噪音和抗电磁干扰，确保使用安全和可靠。

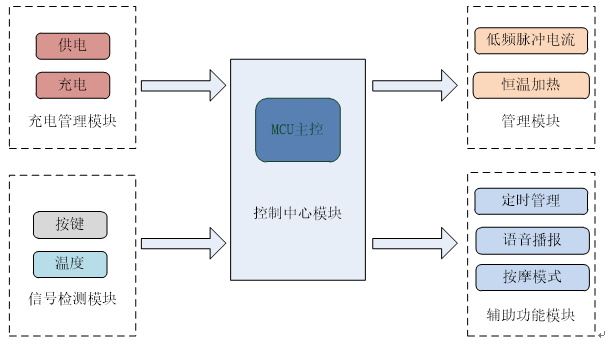

整体框图如图1所示，通过ADC口采集电压并换算温度值，通过PWM波调节加热温度。
图1 整体框图

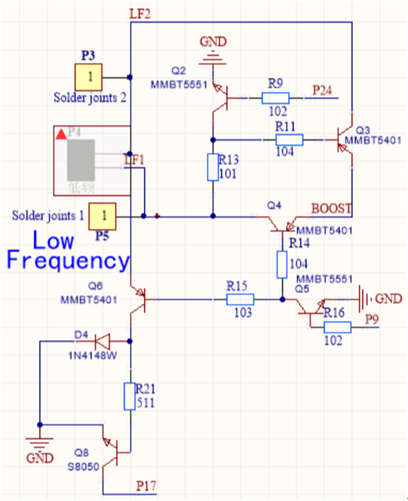

低频脉冲电路如图2所示，其中TENS电流的脉冲频率为2-160Hz，脉冲宽度范围为20-500μs，电流100mA以下，EMS电流的频率范围比TENS低，在15Hz以下。
图2 低频脉冲电路
中科芯MCU事业部专注于研发基于ARM Cortex M0、M3、M4内核的多个系列MCU产品，产品具有良好的稳定性和通用性，完全兼容STM同型号产品，提供全面的技术支持，能够满足客户及市场多领域、多层次的丰富应用场景需求，在保证性能的情况下，有更优势的价格和供货周期。
