随着消费者对干发效率与使用体验要求的提升，高速风筒市场持续增长，其核心在于通过10万转以上的直流无刷电机提供爆发性风量。传统方案常因系统复杂、开发周期长、综合成本高而制约客户产品快速落地。
中微半导体（深圳）股份有限公司针对这一痛点，推出基于电机控制MCU CMS32M6310及驱动芯片CMS6D220开发的11万转高性价比高速风筒整体解决方案，该方案以高性能、高可靠、低成本为核心优势，精准匹配公模市场对“高转速、小体积、低成本、快上市”的核心需求，帮助客户在保障产品性能与可靠性的前提下，大幅缩短研发周期，增强终端价格竞争力。
核心优势
- 高效开发
提供从芯片、FOC算法到PCB图纸的全套软硬件资料“交钥匙”方案，客户无需深厚的电机控制技术积累，即可快速完成原型机开发，研发周期缩短50%以上。
- 成本竞争力
提供芯片级高性价比解决方案，同时通过母线电容容值降低50%为客户实现显著的综合成本优势。
- 平稳顺滑
采用自收敛直接闭环启动算法，确保在不同负载下均实现100%启动成功；相电流平滑补偿技术，从根本上杜绝“抖手”现象。
- 安全无忧
全面保护机制，内置过欠压、过流、短路、缺相、堵转等多重保护电路，为产品长期稳定运行提供全方位安全保障。
方案规格
- 电机极对数：一对极
- 输入电压：220 VAC
- 电机额定功率：120W
- 电机额定转速：11W RPM
- PWM开关频率：25KHz
- 控制方式：无感单/双电阻FOC
- 闭环方式：速度环、功率环
- 保护功能：过欠压、过流、短路、缺相、堵转
- 发热丝最大功率：1500W
方案核心器件
专用电机控制芯片-CMS32M6310DE24SS
ARM Cortex®-M0+内核 @48MHz
工作电压2.0–5.5V
工作温度：-40℃至85℃
存储：64KB Flash，8KB SRAM
丰富定时器资源与6通道增强型PWM模块
内置22通道12位ADC
22个通用GPIO，支持多种外设扩展
具备强算力与高集成度
栅极驱动芯片-CMS6D220
单相中压高速栅极驱动IC
悬浮偏移电压+600V
工作电压范围10–20V，支持5V逻辑输入
内置 VCC、VBS欠压保护UVLO
内置直通防止功能、350ns死区时间
峰值输出电流0.21A@15V，1nF负载上升时间87ns
峰值吸入电流0.41A@15V，1nF负载下降时间45ns
有效减少开关损耗，适用高速风筒、高压风机、高压水泵、高压角磨等

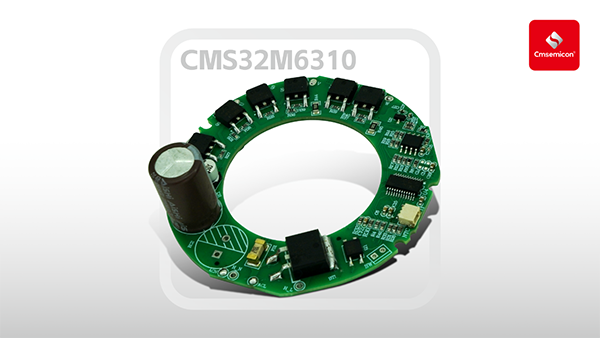

>>开发板

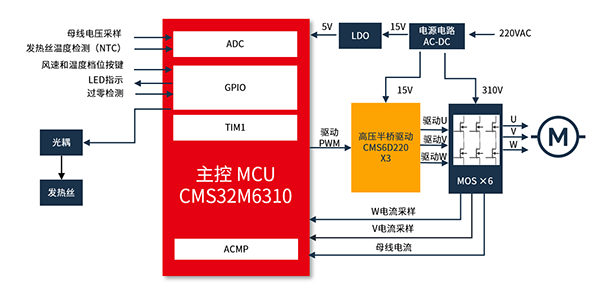

>>原理框图
>>启动及运行波形

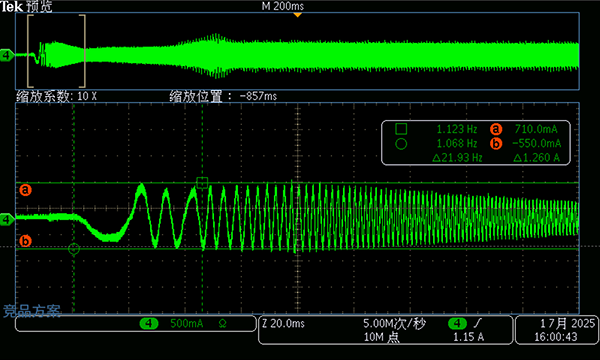

启动波形

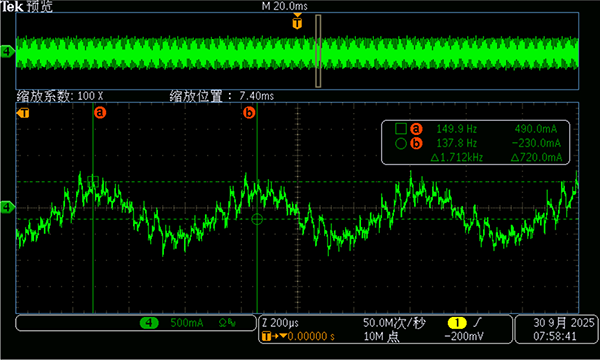

运行波形
中微半导高性价比高速风筒方案是针对公模市场量身定制的一站式解决方案。可有效解决系统复杂度、开发难度和综合成本三大层面的痛点，帮助客户在保证高端产品体验的同时，实现快速量产和显著成本优势，为抢占高速风筒市场提供有力支持。
