行业介绍
铝壳电扳手控制器专为直流无刷电机驱动的扳手类电动工具设计。用户通过控制把手开关，可灵活调节电机转速和切换正反转方向，同时搭配不同的夹头、钻头以及套筒工具，可以实现拆卸、安装、钻孔等功能。该款电扳手在使用中具备高效、省力、便携等特点，让用户在使用时能从容处理各种复杂工况。
铝壳电扳整体解决方案

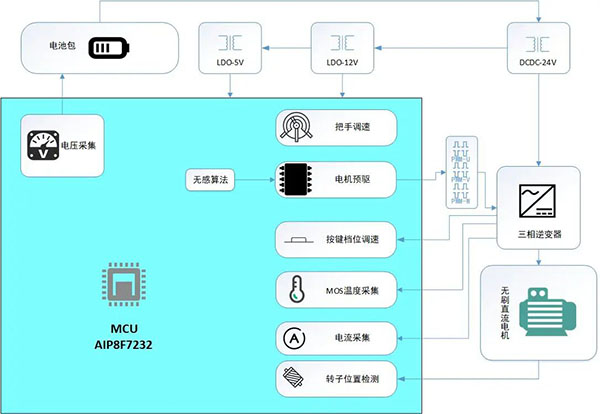

该方案使用中微爱芯AiP8F7232芯片作为主控芯片，AiP8F7232是一款电机专用8051内核MCU,内置1K XRAM，256B的SRAM，32K Flash ROM，并且内部还集成了多种电机专用外设：高级定时器模块，1路运算放大器，2路比较器，9通道12-bit通用ADC，支持UART通信，I2C通信。MCU外围电路简单，布板方便，能够快速二次开发并投入量产。
此外，该方案还采用12颗MOS管同时工作，一方面可提供大扭矩，另一方面也提高了控制板的可靠性。
该款铝壳电扳手还提供按键档位调节功能，让用户自由选择最合适的力度松紧螺母，相比市面上常见的有刷电板手，它具有寿命更长、扭矩更大、可靠性更高的优点。
方案特点
工作电压：DC14-24V
最大允许电流：50A（可根据需求进行调整）
使用温度：-20℃-120℃
控制方式：把手调速
显示方式：LED速度档位显示
电机控制方式：无位置传感器方波控制
最大支持转速：0~50000eRPM/min
保护功能：过压保护、欠压保护、堵转保护、过流保护
其他功能：反转档自停功能、按键档位切换、 正反转切换、故障灯报错
该款铝壳电扳手控制方案，具备反转档自停功能，能有效规避拆卸螺母时自动甩出的风险。对比常见的有刷电板手，其优势主要体现在其强大的扭矩、人性化的操作体验以及工况时的稳定性能。同时，该款电扳手使用自研的无感方波算法，让电扳手在启动、运行等各个方面，都有不俗的工况表现。此外，通过搭配不同的配件，可以轻松搞定拆卸、安装、维修、钻孔等工况，实现一机多用。
方案实物

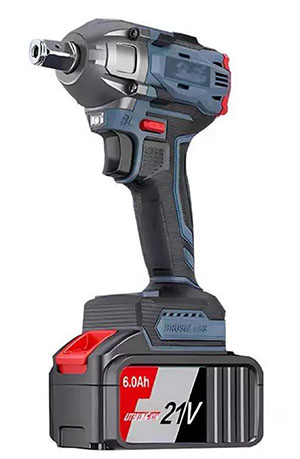

整机面貌

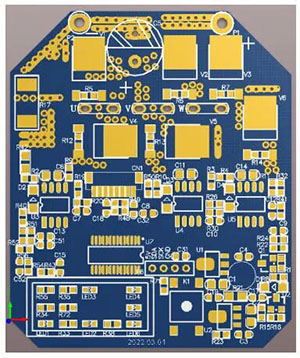

PCB正面

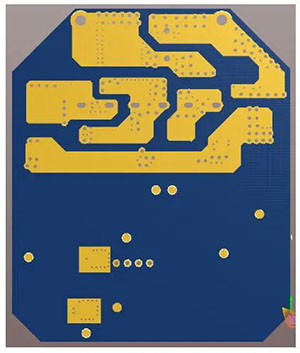

PCB反面
芯片资源

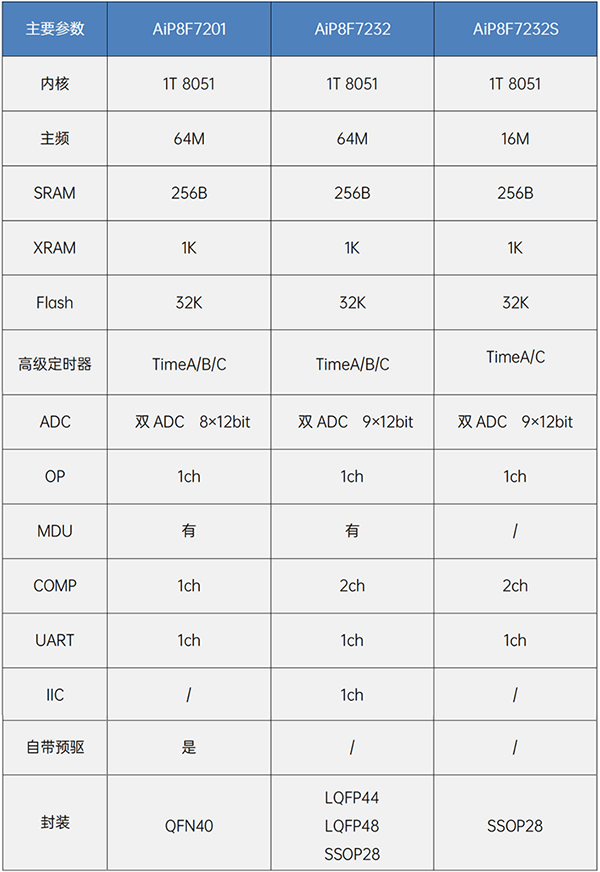

适用铝壳电扳的MCU：

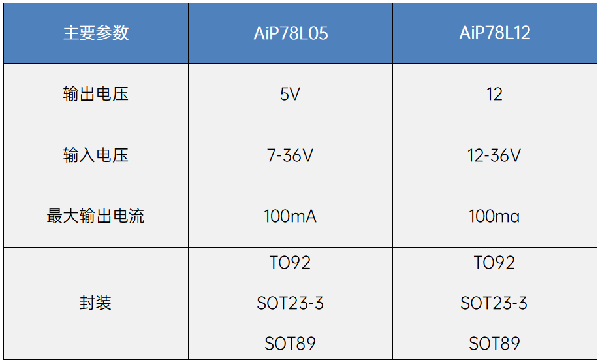

LDO：

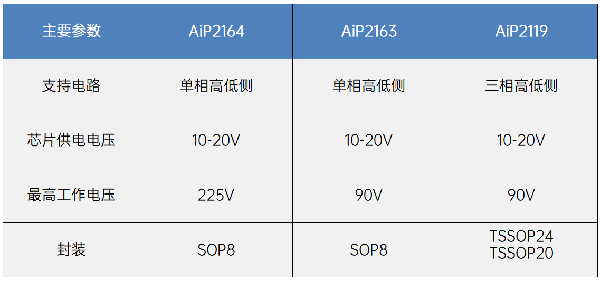

MOS预驱：
结语
中微爱芯铝壳电扳控制器解决方案，以其高性能的MCU为核心，结合先进的电子控制技术和丰富的物料资源，为用户提供了稳定、可靠、智能化的铝壳电板手控制方案。该方案在可靠性、电机稳定性以及启动平稳性上优势突出，是无刷电扳手方案中的理想选择。
