行业介绍
随着近年来消费电子智能化、美观化的竞争愈演愈烈,用户对空气炸锅的需求越来越多,市面上陆续出现多种彩贴、彩屏、TFT屏、全触控的美观空气炸锅,对显示的亮度和触控体验感要求越来越高,一个MCU的驱动能力以及端口资源完全不够,在这一背景下,“MCU+显示驱动”的空气炸锅应运而生。该方案支持高亮度、多按键,可适配各类彩贴、彩屏等个性化显示,以及具备高性能、高稳定性等优势,将会给一些板厂企业带来一些惊喜。
整体解决方案
内置16KB Flash、256B IRAM、1KB XRAM、128B EEPROM,支持最多20个ADC以及全端口触摸按键,触摸无需片外触摸电容,搭配我司触摸库,可通过CS 10V静态、6V动态、EFT 4000V等可靠性测试。显示驱动采用我司AiP33628显示驱动芯片,该芯片采用2线串口通信,支持共阳极16段8位恒流LED驱动,最多可点亮128个LED,该方案可使显示亮度较高,单颗灯珠最大电流5mA,支持16级可调恒流驱动,最大输出电流40mA,显示均匀无抖动现象,可适用于各种形式单色、彩贴、彩屏等产品。

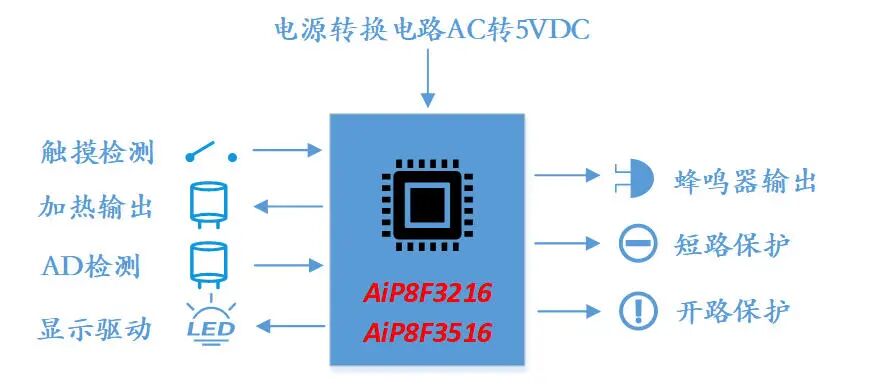

“MCU+显示驱动”单锅空气炸锅方案通常包含下图所示关键模块,支持全端口触摸以及显示个性化定制,显示通信仅需2根通信线即可实现显示驱动,适配性强,布板方便,能够快速二次开发并投入量产。
“ MCU+显示驱动 ”单锅炸锅方案
方案特点
工作电压:AC220V 50Hz
最大功率:1500W
控温范围:50℃-200℃(默认)
控温方式:非PID控温,温幅可调
触摸检测:触摸检测触摸响应速度快,按键灵敏度高,开发简单。
保护功能:NTC断路保护、NTC短路保护、过温保护、低温保护
首冲温度:可根据需求进行首冲温度抬高或降低
低温启动温度:-20℃
LED亮度高:恒流驱动,平均单颗灯珠最大电流5mA

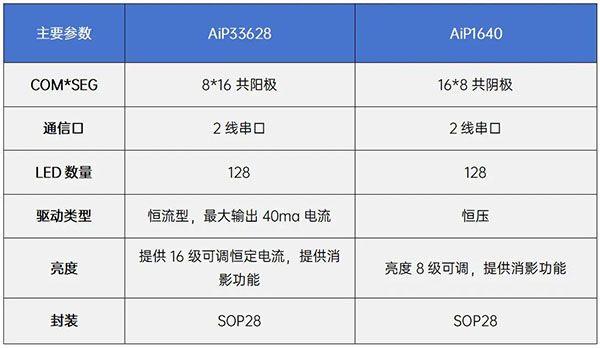

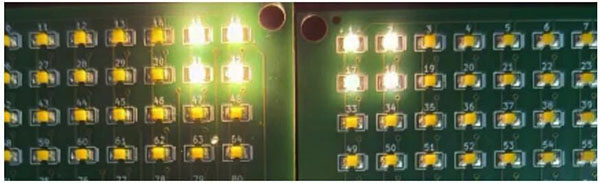

AiP33628和AiP1640对比图
控温曲线:控温曲线平滑稳定,温幅在10℃左右

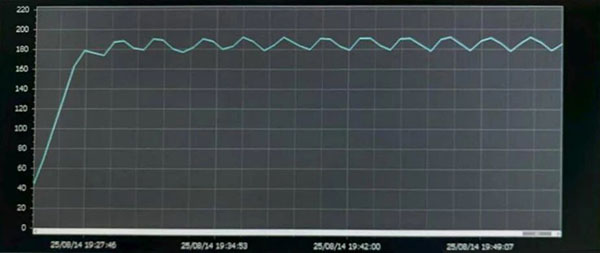

温度曲线图
CS:10V静态、6V动态
EFT:4000V-100KHz/5KHz
其他功能:支持掉电记忆、预约功能、预热功能、翻锅功能等

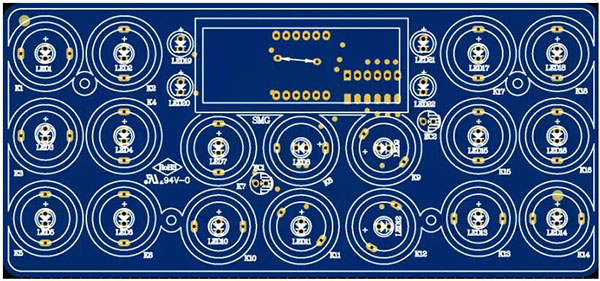

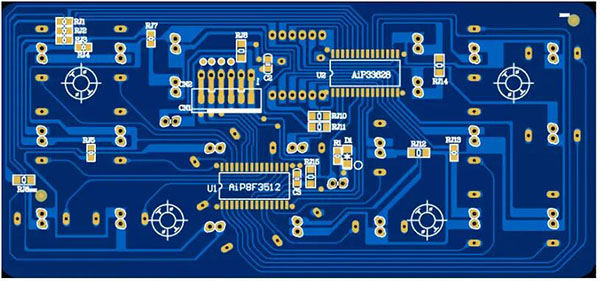

“MCU+显示驱动”单锅炸锅显示板PCB

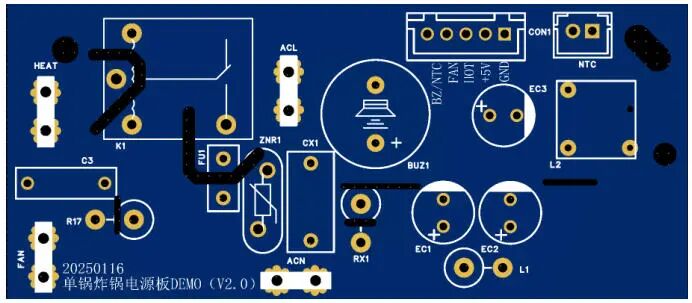

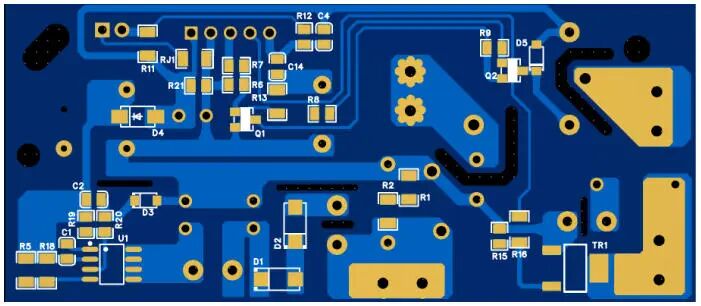

单锅炸锅电源板PCB
芯片资源

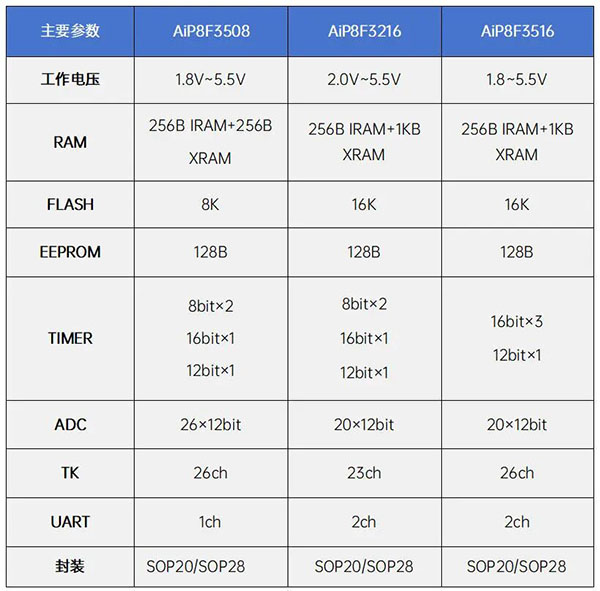

中微爱芯AiP8F32xx和AiP8F35xx电路都可适用于该方案,具体参数如下表所示:
中微爱芯AiP1640和AiP1628两款显示电路都可适用于该方案,具体参数如下表所示:
结语
该款空气炸锅方案,提供多按键控制方案,支持最多128个LED,可应用在彩贴、彩屏、多按键方案上,具备显示亮度高、触摸灵敏度高、可靠性高、温度稳定、加热效果好等特点,是多按键以及个性化空气炸锅的不二之选。
来源:无锡中微爱芯电子有限公司
