Mini LED电视以其较高的性价比带来了卓越的画质改善、更长的使用寿命优点。不同于OLED电视,Mini LED电视基于传统成熟的LCD屏技术开发。通过更改LED背光技术就可以带来高对比度、高亮度、精准控光等优势。在Mini LED电视背光方案开发中，画面延时、成本控制、LED灯电压控制、芯片散热等，都是在开发过程中经常会遇到的技术难点。
基于GD32E235K8xx MCU Mini LED驱动方案结合了Silergy SY77982 /SY77893的LED驱动芯片，通过简单的灯电压控制与GPIO口复用技术及利于散热的封装设计能够解决这一系列问题并带来可观的成本控制。

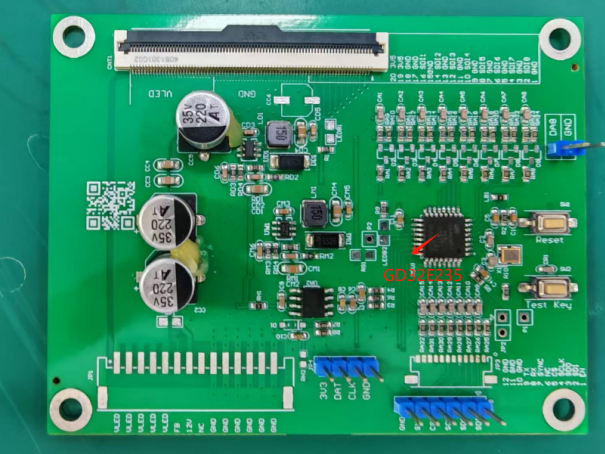

背光驱动控制主板

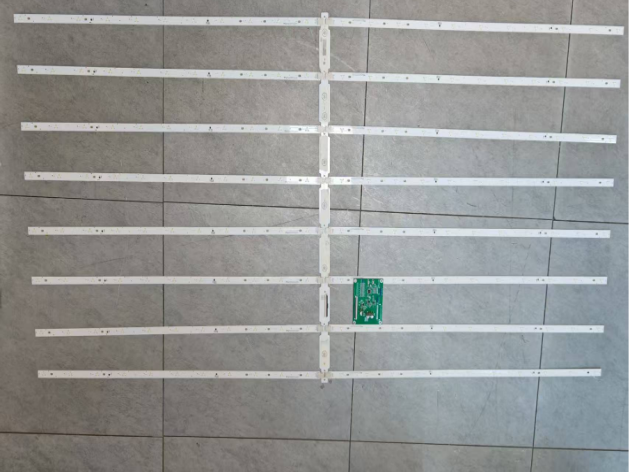

背光驱动板
方案性能介绍
✦ 仅用1颗72M主频的32脚低成本GD32E235 MCU即可实现512分区的驱动
✦ 支持OTA在线升级
✦ 支持最高30V灯珠电压与140mA电流能力,带来更高的峰值亮度
✦ 支持16-bit混合调光,带来更高的对比度
✦ 独有的单线双向控制技术,独有的GPIO口复用技术减少MCU IO口需求
✦ 独有的LED灯电压控制减少MCU软件与缓存需求
✦ 最高2MHz的LED驱动通讯频率,减少画面延时
✦ BMC格式的单线编码方式改善EMI性能
✦ QFN2.5x2.5_14与TSSOP14E的封装设计改善热性能与提高LED电流能力
✦ 单层铝基板的管脚设计与较大的管脚间距,降低LED灯板PCB成本与提高贴片良率

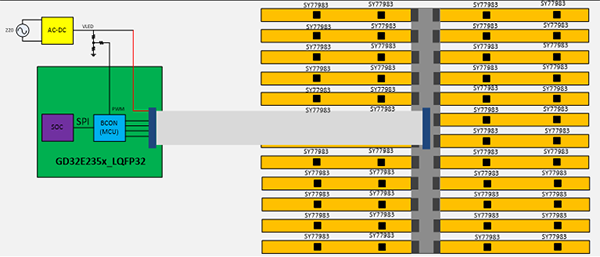

应用框图
GD32E235性能参数
✦ 内核：Arm Cortex-M23
✦ Max Speed：72MHz
✦ Flash：16~128K
✦ SRAM：4~16K
✦ 高速高精度（12bit）ADC×1 @ 2Msps，最大10通道
✦ 高级定时器×1，支持三相PWM互补输出和死区管理
✦ 通用定时器（16bit）×5
✦ 基本定时器×1
✦ 通信接口：SPI×2、I2C×2、USART×2、I2S×1、Comp×1（Max）
✦ 供电电压：1.8~3.6V
✦ 工作温度：-40℃~+105℃
Mini LED电视驱动评估板

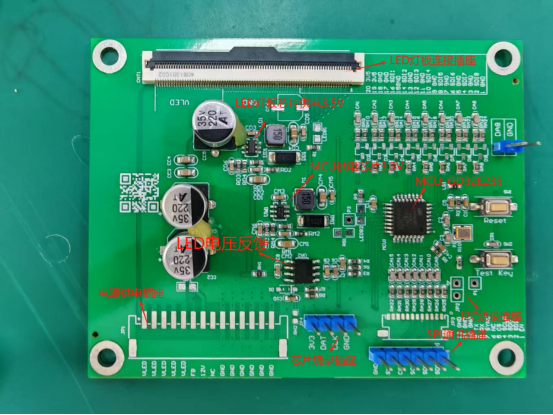

△ 背光驱动控制主板

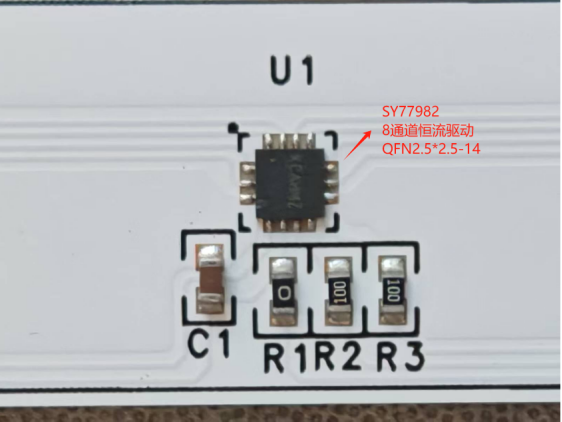

△SY77982

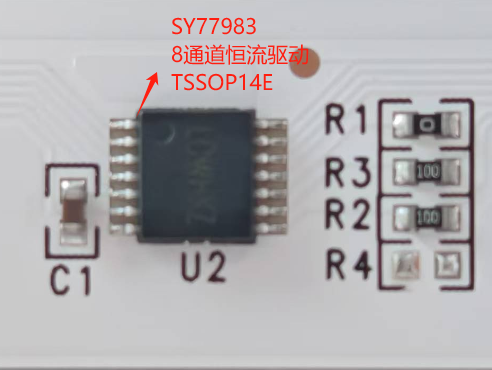

△ SY77983
模块特点
✦ 本评估板由12V/27V供电，直流源接入电源接口，27V直流源为后面24V灯珠供电，12V为背光驱动控制板供电
✦ MCU供电3.3V模块为GD32E235提供电源
✦ LED灯板供电模块为LED灯板驱动芯片提供3.5V供电
✦ LED电压反馈模块为前级AC/DC提供电压控制反馈信号(当前未提供AC/DC电源模块)
✦ I2C烧录插座为在线OTA升级及配置使用
✦ SPI通讯插座为前端电视SOC输出local dimming 亮度数据
✦ 芯片烧录插座提供程序下载、调试功能
✦ 整个背光控制板共输出8路单线通讯接口,支持最多32个灯条使用
✦ SOC经SPI口将画面亮度数据发送给GD32E235, GD32E235进行数据mapping与编码并通过8个单线通讯口发送到灯板实现16-bit精准控光
✦ GD32E235经过8个单线通讯口发送LED灯电压读取指令,并处理返回的灯电压信息。通过内部PWM模块输出可调节占空比的PWM信号,经过RC电路与运放电压信号控制前级AC/DC

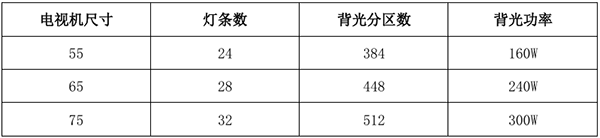

适用电视
