依托自研青稞RISC-V处理器和连接技术，沁恒高性能MCU产品线CH32H系列通过更强的性能和丰富的高速接口，为互连互通的世界提供高效的解决方案。
CH32H417系列采用双核架构，大核青稞V5F主频400MHz，性能达到5.73 CoreMark/MHz。芯片提供USB3.0等专业通信接口，注重通信效率提升，为各式高速通信及跨接口应用提供专业的设计平台。
1、一秒450MB的MCU，更高效率的USB3.0

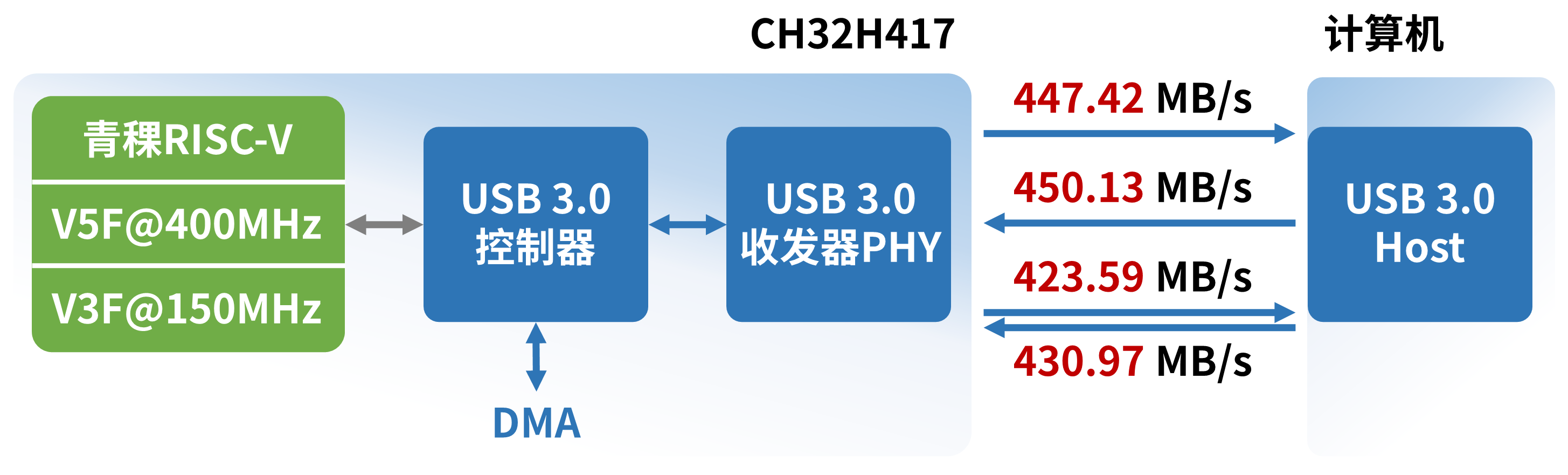

CH32H417的USB3.0接口支持主机、设备模式，得益于收发器、控制器和系统的一体化设计，实测单端点批量传输，上传、下传平均速度450MB/s左右，单端点同时收发平均速度超过420MB/s*，性能较CH569大幅提升。
* 多事务增加协议开销，所以速度略微下降
2、通用高速接口，轻松连接各种FPGA和处理器

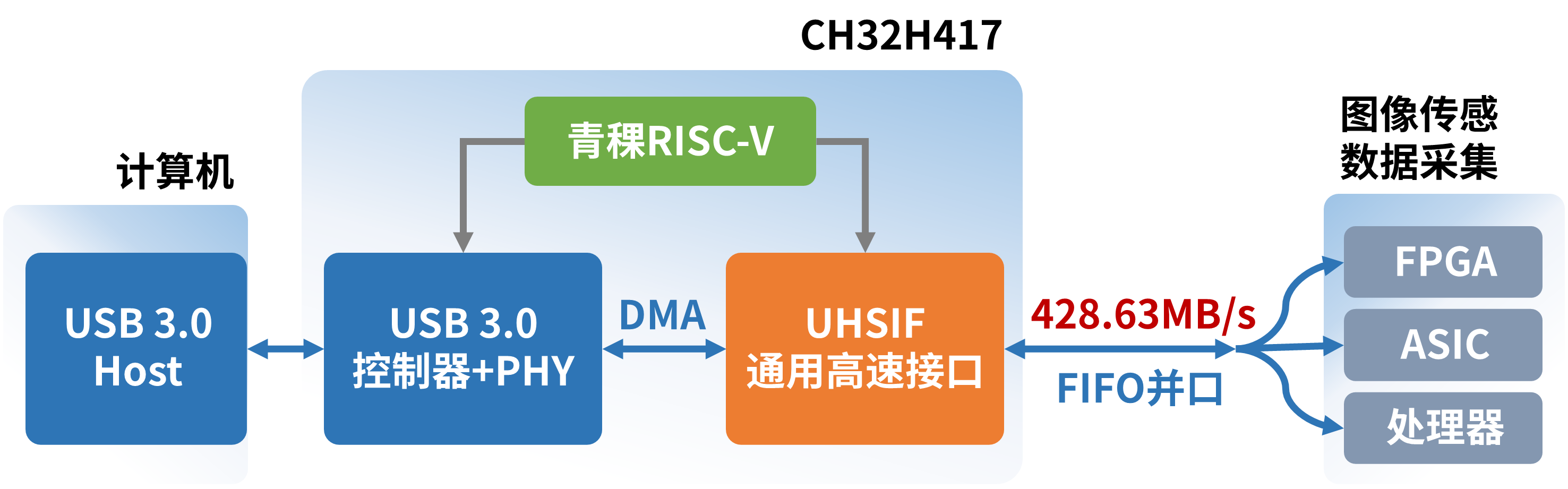

CH32H417的通用高速接口可灵活配置为主、从FIFO接口，高达125MHz的时钟频率搭配8位、16位、32位可选数据宽度，支持最高500MB/s传输带宽，可轻松连接多类型FPGA、ASIC、处理器。实测FIFO并口到USB3.0数据传输，带流控平均速度接近430MB/s，无流控高于440MB/s，是图像和视频设备、数据采集卡等高性能USB3.0桥接应用的理想方案。
3、USB3.0高压隔离或光纤延长

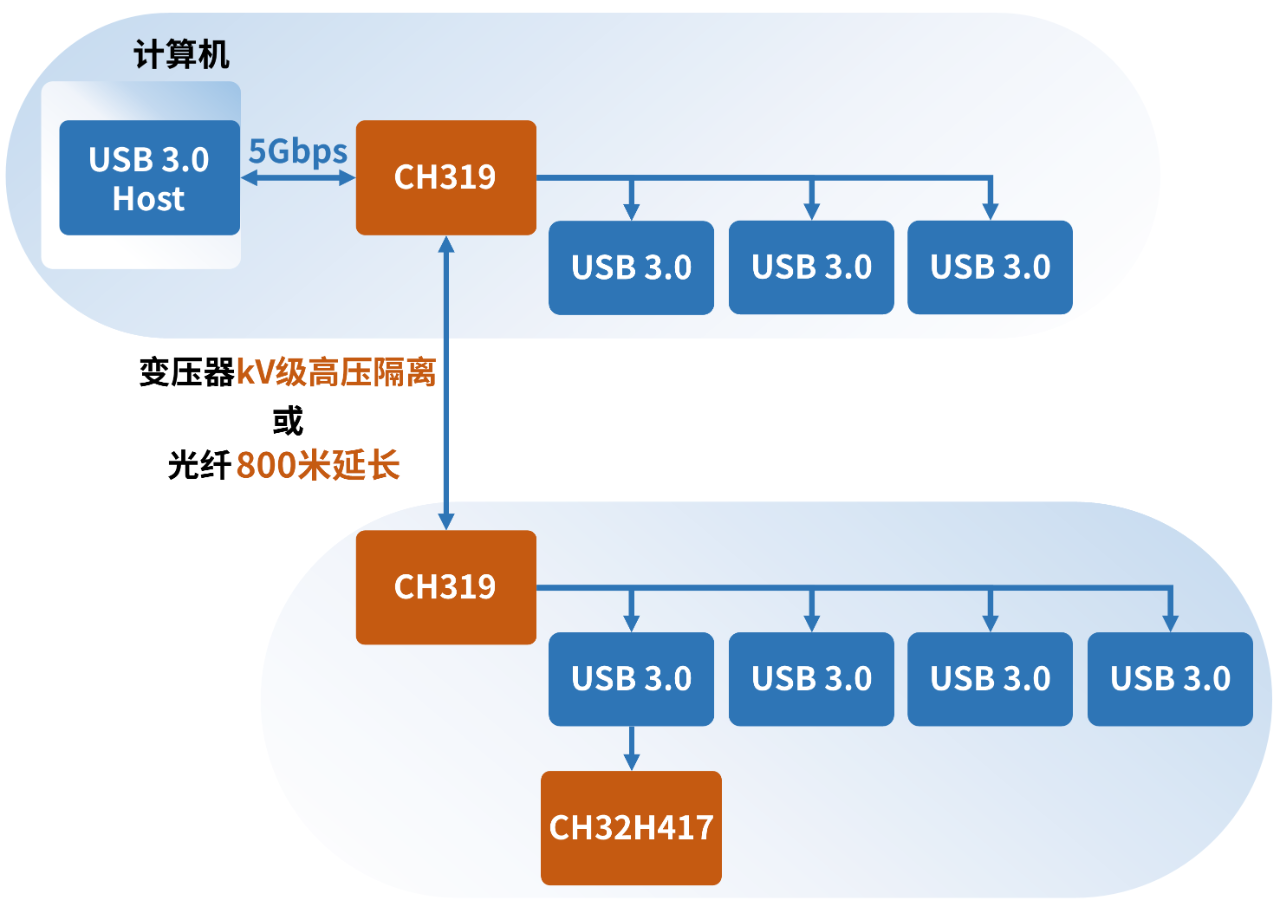

通过与超高速USB3.0高压隔离及光纤延长器控制芯片CH319搭配，CH32H417可实现5Gbps USB3.0的kV级高压隔离或800米光纤延长，CH319自带USB HUB功能，支持USB3.2 Gen1规范。
4、融合Type-C PD技术，强化USB3.0应用能力
CH32H417提供超高速USB3.0主从、高速USB2.0主从、全速USB OTG三组USB接口并内置自研PHY，结合片内的Type-C/PD控制器及PHY，可支持PD3.2和PDUSB功能，在高速通信的同时实现高达240W的Type-C功率传输，单芯片满足多类型USB应用的复合需求。
5、超标量+零等待，强化性能和实时性
CH32H417系列采用青稞RISC-V双核设计。大核青稞V5F为乱序双发射超标量处理器，400MHz主频，7-9条流水线，融合多种分支预测器，提供32KB指令缓存、128KB ITCM和256KB DTCM。小核青稞V3F，主频150MHz。芯片SRAM总容量896KB，大小核均支持指令和数据零等待运行，均支持RV32IMAFBC和自定义扩展指令，代码密度和运算性能增强，让程序处理效率和实时性进一步提升。
6、DVP、SDMMC、FMC…高性能接口更丰富
除USB3.0，CH32H417还提供数字视频接口DVP、SDMMC、灵活存储控制器FMC等高性能外设，增强的多媒体及人机交互能力，可帮助客户更轻松地应对高端方案的设计挑战。芯片内置的数字滤波器和加密模块可进一步减轻系统负担，提升数据处理效率。
7、模拟外设增强，ADC采样20Msps
除上述通信接口，CH32H417还提供三组ADC、两组DAC、多运放和比较器，其中两组ADC支持12位5Msps采样率，高速ADC的10位采样率高达20Msps。
一体化设计，为互连应用提速增效
沁恒深耕接口领域多年，以USB3.0、蓝牙、以太网为代表的连接技术贯穿底层收发器PHY、中间层控制器、上层协议栈等垂直层次。自研高性能青稞RISC-V处理器与专业通信接口各层技术的贯通优化与一体化设计，减少了通信的中间环节，让芯片内部各组件结合紧密，进一步提升了通信效率，使CH32H417系列实现了更高的传输速度和实时性，为高端嵌入式互连互通应用提供了高集成度、高品质的设计平台。
来源：沁恒微电子
