基于GD32E230冰箱柜变频驱动解决方案

cathy的头像
cathy -- 周四, 06/05/2025 - 16:18

冰箱在健康生活中扮演着重要的角色，通过低温环境有效延长食物的保鲜期，防止食物变质和腐败，保障家庭成员的健康。冰箱还具备杀菌功能，可以通过低温环境杀灭食品中的细菌和病毒，保障食品的卫生安全。转速精度、噪声、振动、节能、电磁干扰等是冰箱控制的技术难点。




基于GD32E230K8xx MCU，奥库科技的冰箱/柜方案在结合了冰箱柜的技术难点，有针对性的一一解决，并取得了新的突破。


二合一简易变频方案


三合一变频方案


冰柜一体板

方案性能介绍

∎ 单电阻采样，FOC正弦波控制；

∎ 转速精度±10RPM；

∎ 背压（0.5Mpa）平稳启动；平衡压（0.4Mpa）平稳启动；

∎ 过/欠压、过流/过功率、缺相、堵转等保护功能；

∎ 浪涌4KV、群脉冲3KV、新辐射；

∎ 双宽变频、精确控温、低噪声；

∎ 高低电压兼容，低压110Vac、高压220Vac；

∎ 新国标谐波Class D。

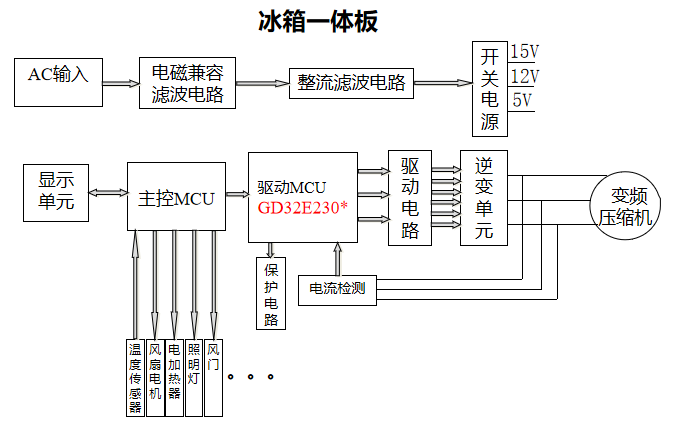

应用框图


GD32E230性能参数

  • 内核：Arm Cortex-M23

  • Max Speed：72MHz

  • Flash：16~64K

  • SRAM：4~8K

  • 高速高精度（12bit）ADC×1@2Msps，最大10通道

  • 高级定时器×1，支持三相PWM互补输出和死区管理

  • 通用定时器（16bit）×5

  • 基本定时器×1

  • 通信接口：SPI×2、I2C×2、USART×2、I2S×1、Comp×1

  • 供电电压：1.8~3.6V

  • 工作温度：-40℃~85℃工业级温度范围

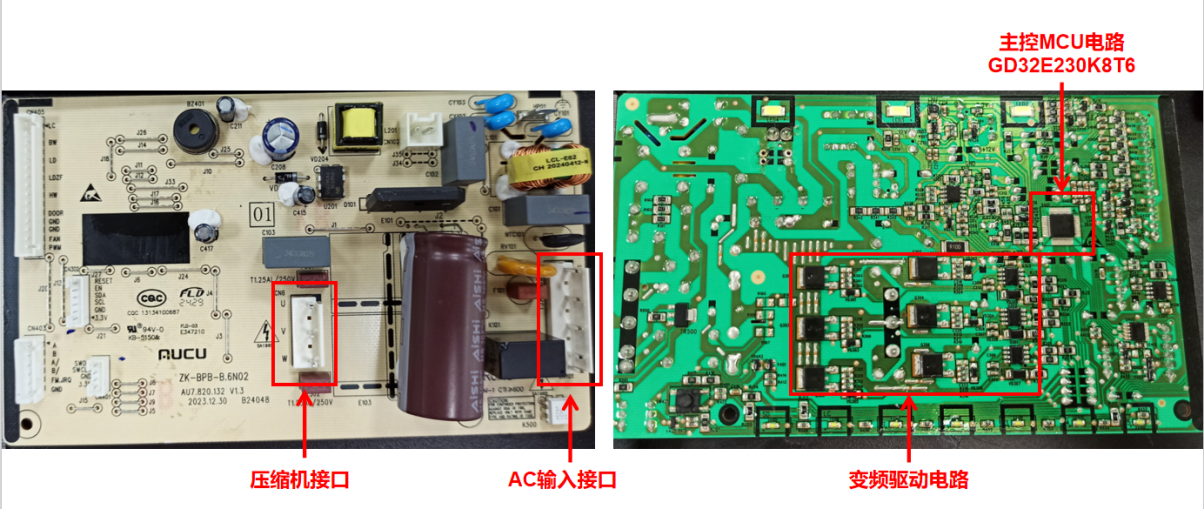

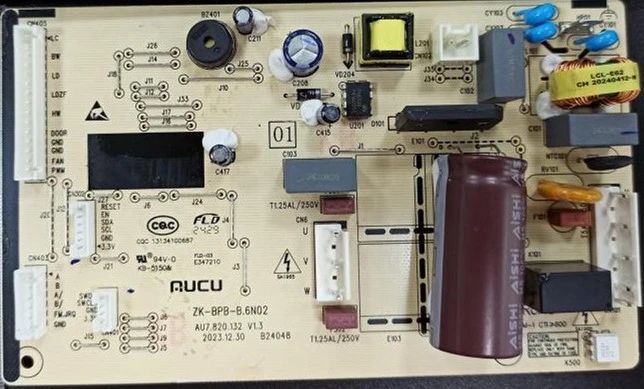

1、二合一冰箱控制板


模块特点

∎ 冰箱驱动、主控二合一控制板，支持110Vac、220Vac两种电压输入。

∎ 支持外接显示板。

∎ 4-6路温度传感器；3-6个门开关检测；3-6路LED输出；1-4个风扇电机；1-3个风门控制；1个温湿度检测接口；3路交流加热器；1个变频压缩机。

∎ 过/欠压、过流/过功率、缺相、堵转等保护功能。

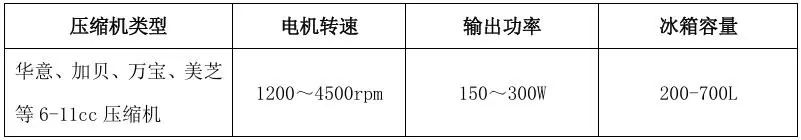

适用压缩机

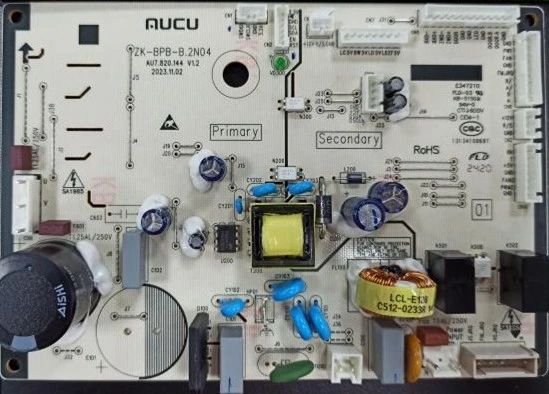

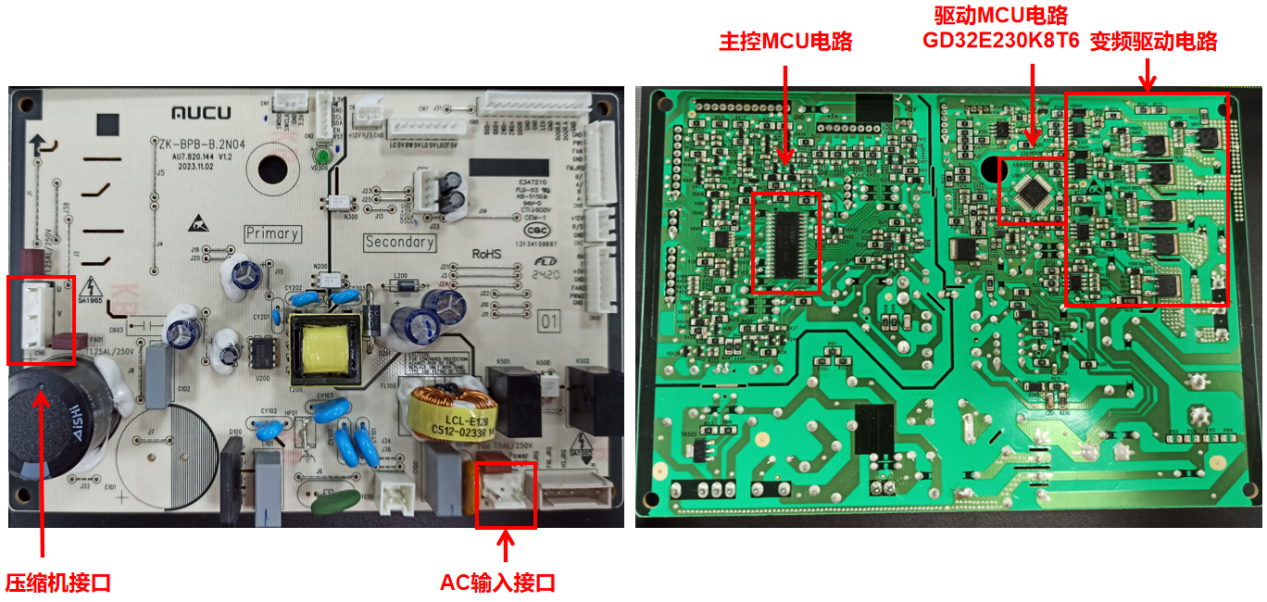

2、三合一冰箱评估板


模块特点

∎ 冰箱驱动、主控、照明三合一控制板，支持110Vac、220Vac两种电压输入。

∎ 5路温度传感器；门开关检测；1-2个按键输入；7-10个档位灯；冷藏室照明；1个风扇电机；1个风门控制；2路交流加热器；1个变频压缩机。

∎ 过/欠压、过流/过功率、缺相、堵转等保护功能。

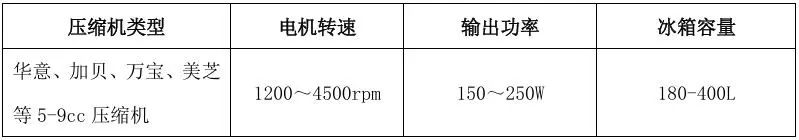

适用电机

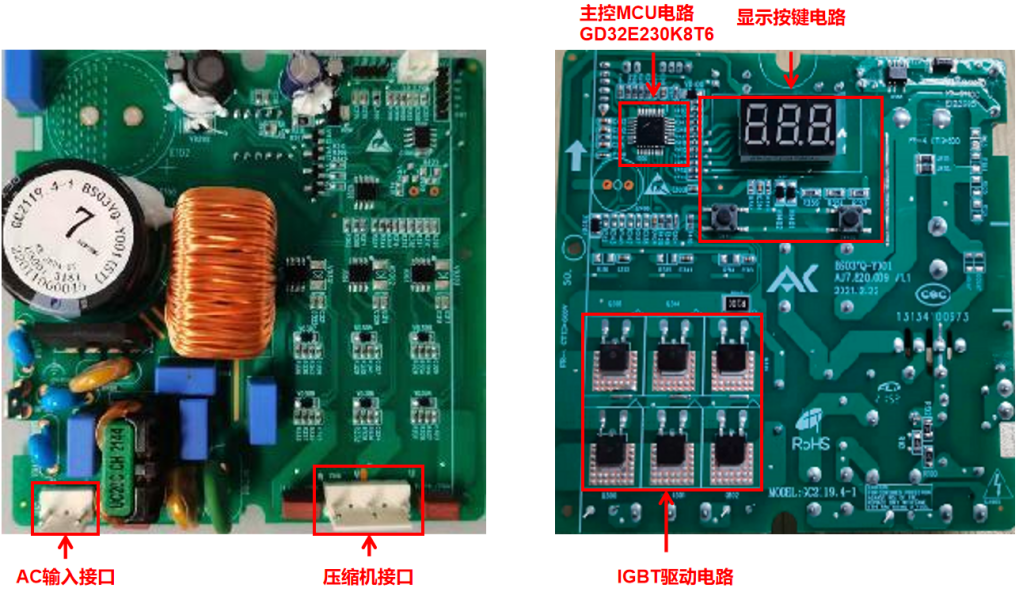

3、冰柜一体评估板


模块特点

∎ 冰柜驱动、主控、显示多功能控制板，支持110Vac、220Vac两种电压输入。

∎ 1-2路温度传感器；2个按键输入；数码管显示；1个变频压缩机。

∎ 过/欠压、过流/过功率、缺相、堵转等保护功能。

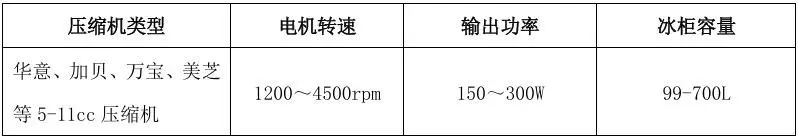

适用电机
