集成LED驱动控制器的MM32LD0168重磅登场

集成LED驱动控制器的MM32LD0168

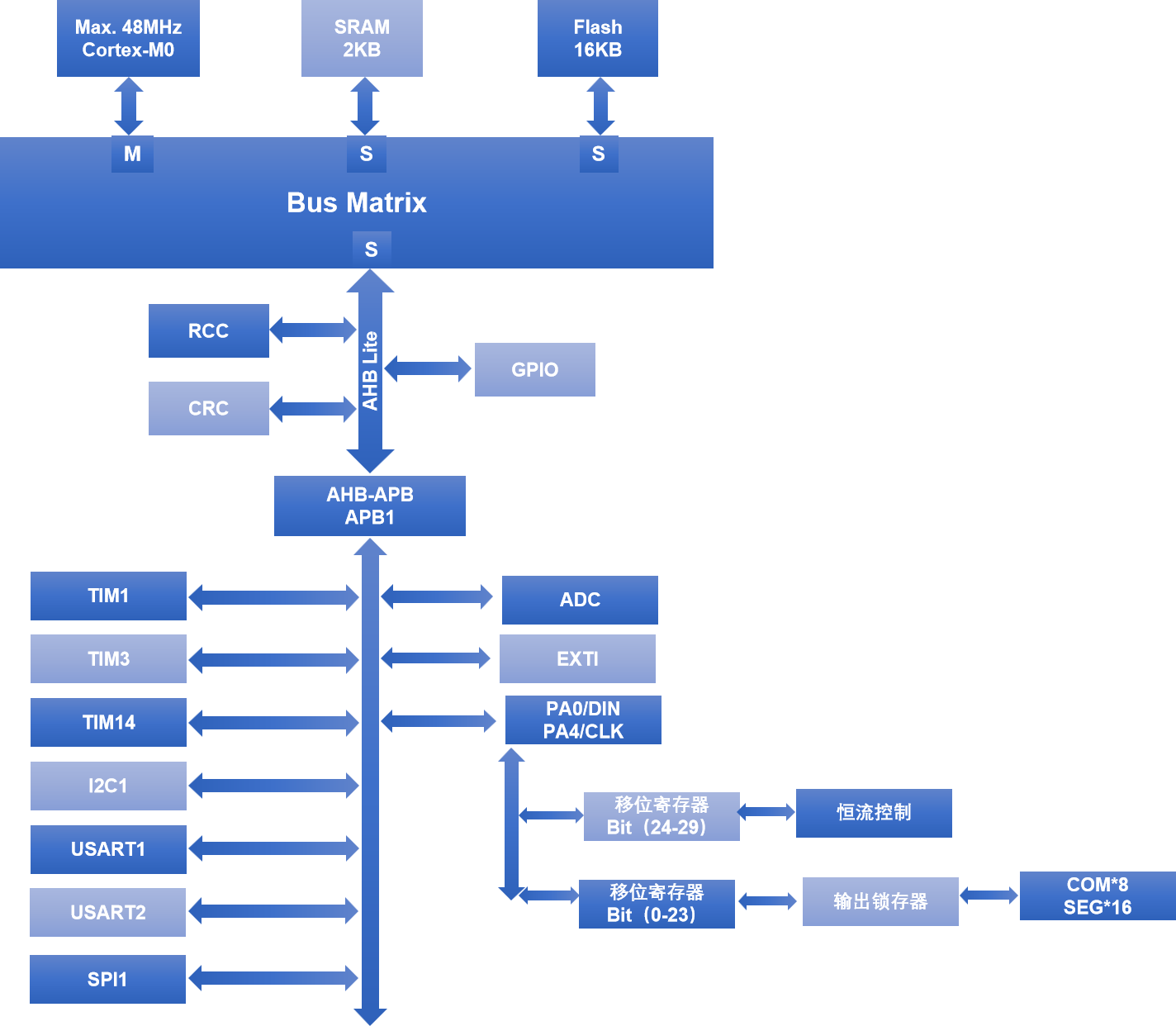

灵动微电子MM32LD0168HA产品,搭载 Arm® Cortex®-M0 内核,最高工作频率48MHz。内置 16KB 高速存储器,并集成了16x8共阳极恒流LED驱动控制器电路。电路提供16通道阴极恒流输出和8通道阳极公共端输出,最多可驱动128颗的LED点阵。本产品包含 1 个 12 位的 ADC、1 个 16 位高级定时器、1 个 16 位通用定时器和 1 个 16 位基本定时器,还包含标准的通信接口:2 个 USART 接口、1 个 SPI 接口和 1 个 I2C 接口


产品介绍

  • 内核与系统

· 搭载32位Arm® Cortex®-M0内核,48MHz主频带来卓越运算性能

· 16KB Flash+2KB SRAM存储组合,轻松应对复杂控制算法

· 宽电压工作范围(3.0V-5.5V),适应各种应用场景

  • 专业LED驱动

· 8通道阳极,同时驱动多达32颗大电流LED

· 16路阴极LED恒流驱动,最大输出40mA

· 提供16级可调恒定电流

· 独家消影技术,确保显示画面纯净无残影

  • 丰富外设

· 多达5个多功能定时器,支持高级PWM输出

· 4组通信接口(USART×2、I2C、SPI)

· 12位1MSPS高速ADC

· 15个快速I/O,全系支持外部中断

  • 极致能效

· 多重低功耗模式:Sleep/Stop/Deep Stop

· 工业级温度范围(-40℃~85℃)

  • 封装形式:QFN48 (6×6mm)

应用场景

  • 智能家居智能氛围灯

  • 家电状态指示灯

  • 电子烟LED灯效

  • 智能开关/插座背光等

开发支持

  • 提供完整SDK开发包及参考设计

  • 支持Keil/IAR等主流开发工具

  • 详细技术文档+应用笔记

  • 专业FAE团队技术支持
