计算机视觉作为AI技术的关键分支,核心任务是赋予计算机解读图像与视频内容的能力,可谓AI感知世界的“先头部队”。借助它,机器能像人一样“看”世界,识别物体、场景、动作,为后续分析决策提供基础数据。
STM32N6非常适合计算机视觉应用,因为芯片内置了实现计算机视觉应用的核心要素—相机ISP(图像信号处理单元)。它宛如相机的“智慧中枢”,负责处理图像传感器采集到的原始数据,让最终呈现用于分析的影像变得清晰、准确。
01、ISP嵌入MCU的变革意义

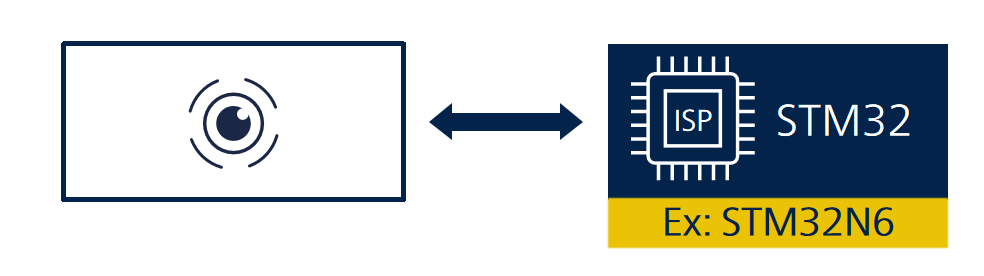

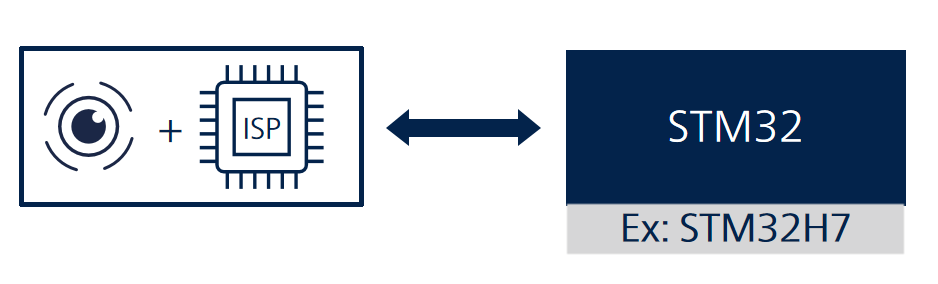

过去,ISP被集成到相机中,要么在图像传感器内部,要么作为独立组件。例如,我们通常会用一个相机模块来将相机连接到STM32H7。

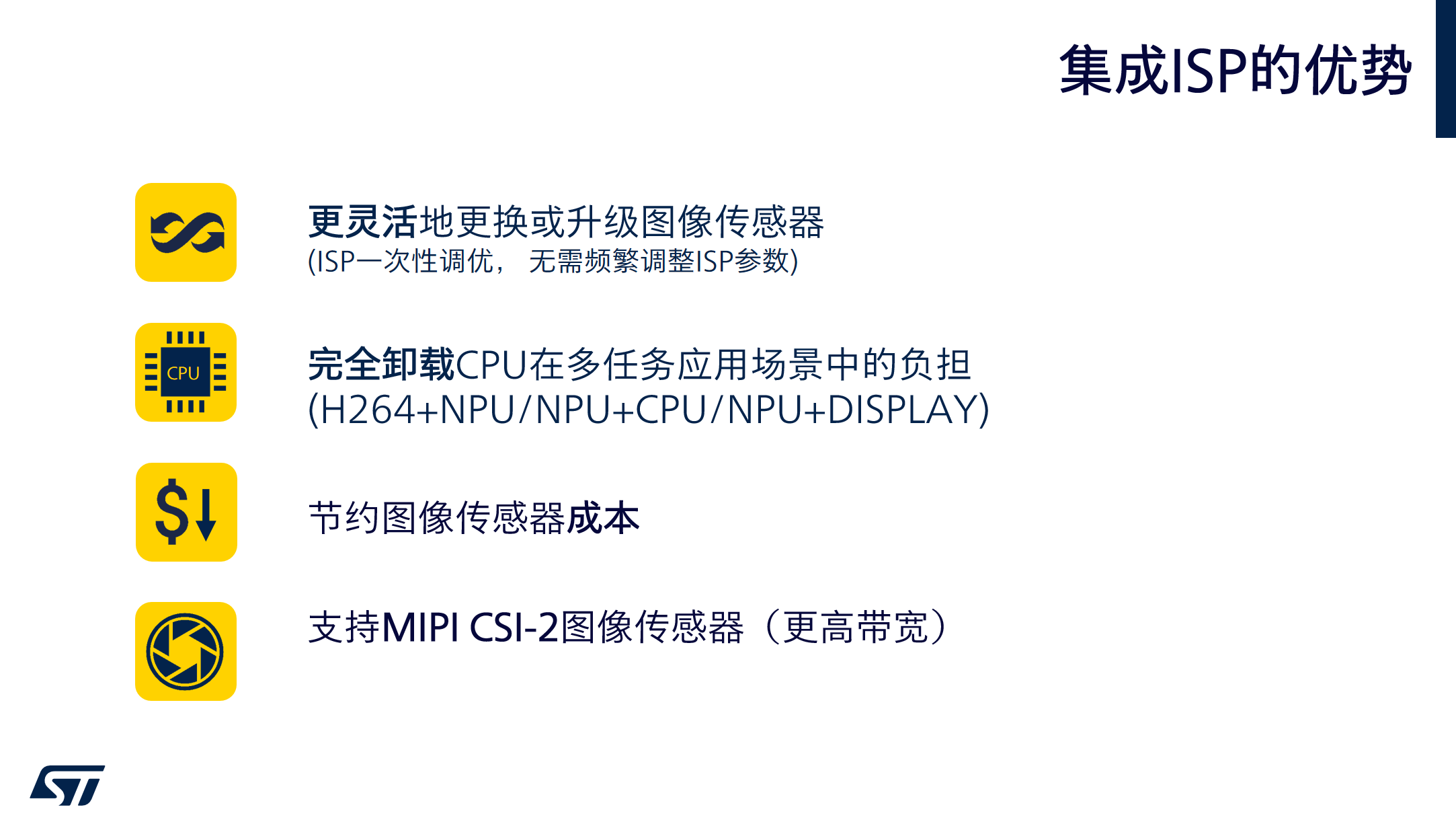

如今,将ISP嵌入MCU成为新趋势,以简化计算机视觉用例,STM32N6便是这一创新的典型代表。这一举措能带来什么优势呢?
首先是多功能性,用户可以更灵活的更换或升级图像传感器,无需大费周章地重复画质调整流程。通过简单的ISP参数设置,可以实现一次性调优,无需大费周章地频繁且重复画质调整流程,轻松适应不同传感器,中间件和调整过程均可保持通用。
其次,ISP分担了CPU(或GPU)的工作负载,大大降低了功耗,并且在操作上更加灵活。
再者,节约图像传感器成本,无需购买集成ISP的昂贵图像传感器。
最后,STM32N6支持市场主流的MIPI CSI–2图像传输接口,拥有更高带宽,实现高像质的影像数据传输。
02、STM32N6之ISP技术剖析

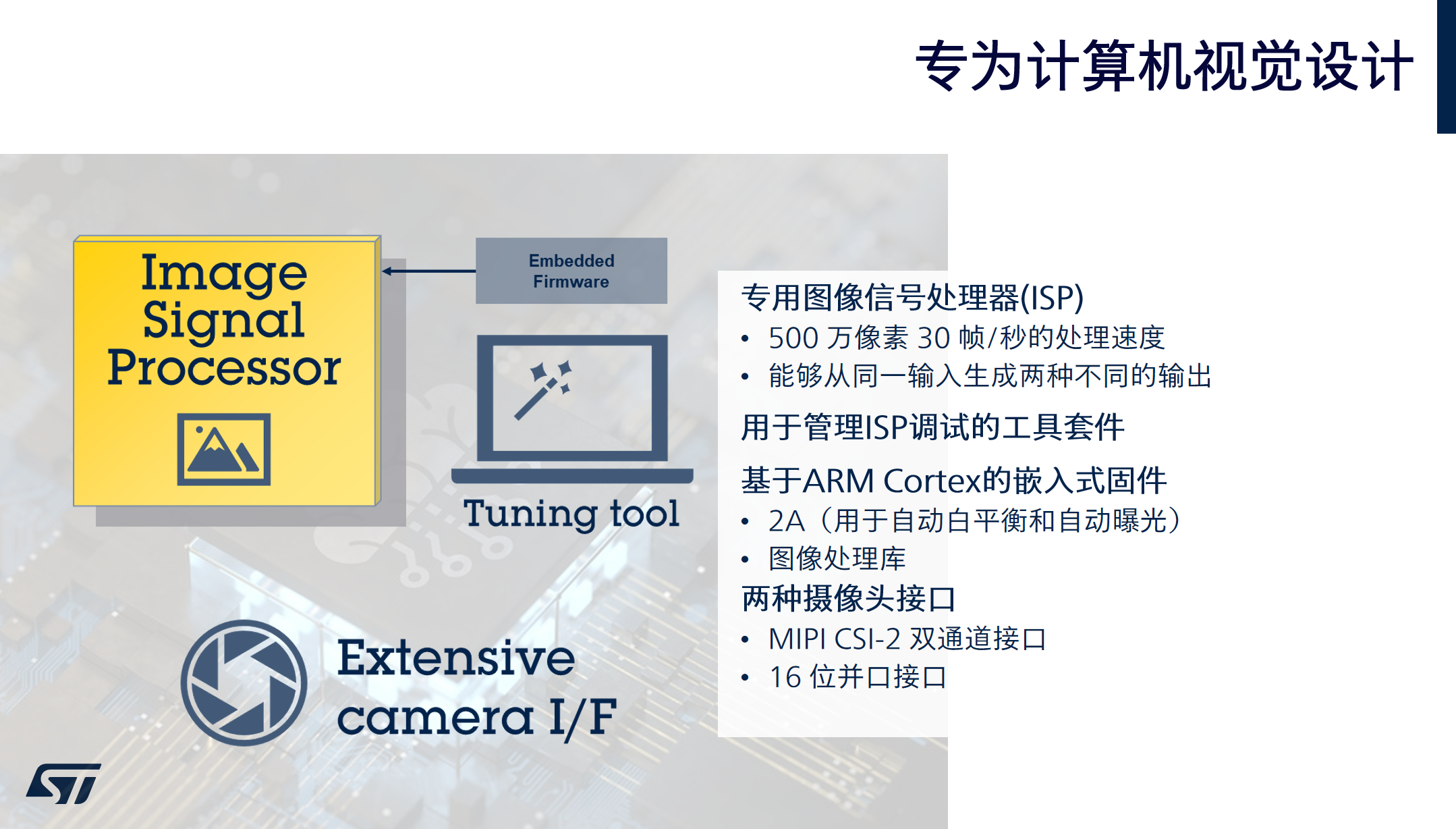

STM32N6的ISP在性能和功能上有着出色表现。它支持高达500万像素的图像传感器,能够以每秒30帧的速度处理图像。其内部设计了三个独立的管道,可以并行运行不同的处理任务,分别为NPU或CPU等功能块服务,极大地提高了图像处理的效率。
STM32N6的ISP面向计算机视觉应用,与智能手机中强大的ISP不同,其作用不是为了拍出高分辨率的精美照片,服务于人类视觉体验,而是要求场景清晰、目标对象突出,比如高对比度、物体形状清晰的图像就利于图像识别。所以,STM32N6的ISP性能要求低于专为手机相机类先进视觉处理设计的ISP,却能以合理成本,适配MCU处理大多数常见的计算机视觉任务。

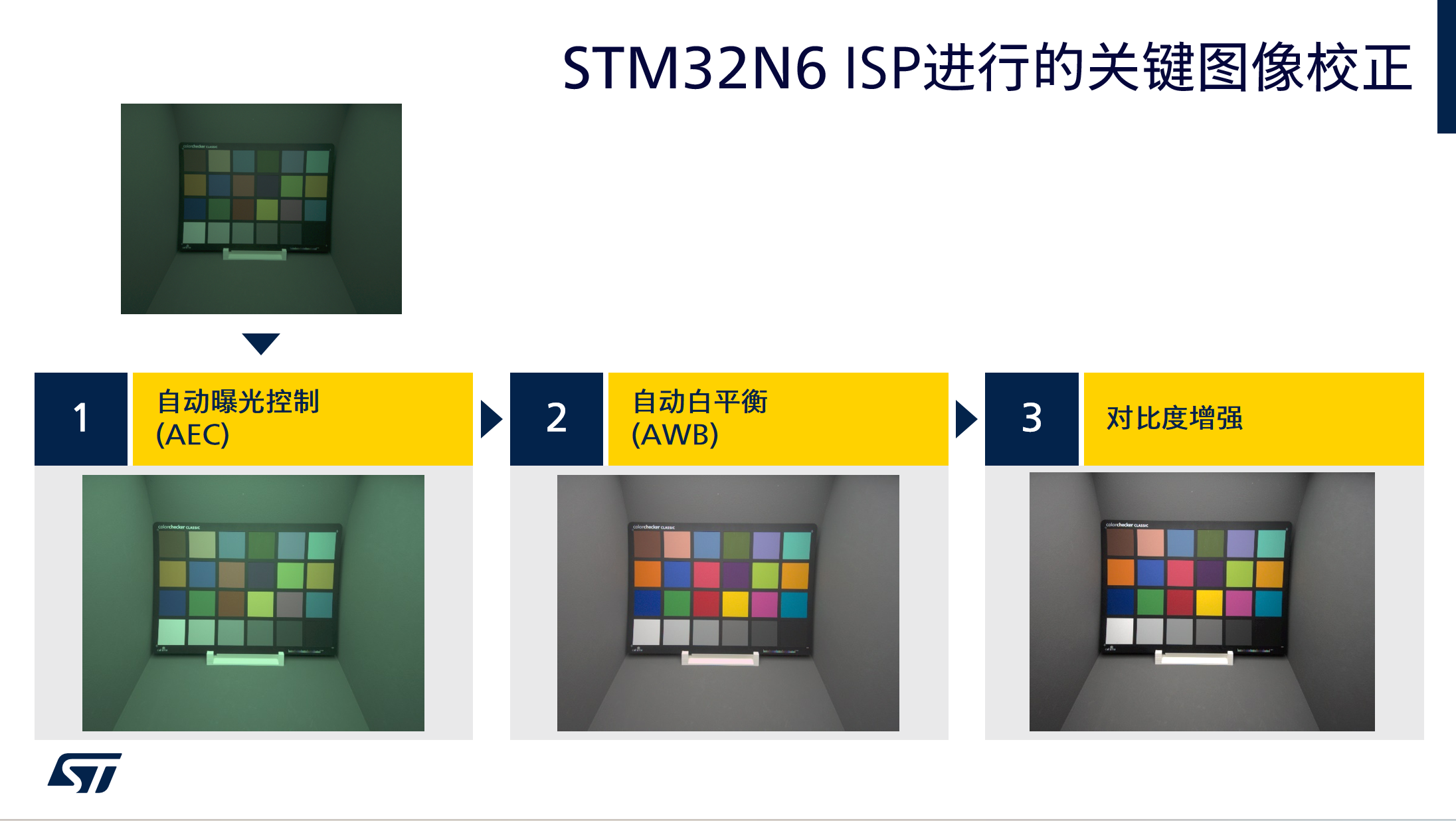

▲ 图示:STM32N6 ISP关键图像校正步骤
在功能方面,STM32N6的ISP涵盖了丰富的图像处理操作:裁剪功能可以根据实际需求截取图像的特定区域;去马赛克能够将原始的拜耳图像转换为色彩丰富的彩色图像;坏像素校正则有效去除图像中的瑕疵像素,提升图像质量;对比度调整、伽马校正等功能让图像的色彩和明暗效果更加出色。此外,它还具备自动曝光控制和自动白平衡等实用的中间件功能,并且拥有为Cortex-M55优化的图像处理库,进一步增强了其在图像处理方面的能力。
03、STM32N6之ISP IQTune调试工具解析
为了让用户更方便地对STM32N6的ISP进行编程和调整,ST推出了免费的STM32 ISP IQTune综合调试工具。这款工具的出现,将彻底改变传统的ISP调试模式。
过去,用户如果需要调整图像质量,通常有两个方案,但都面临诸多难题。一是遵循芯片供应商的设置说明,但往往只能支持有限的默认传感器,无法针对特定应用进行优化,也难以考虑镜头、照明条件等因素的变化。另一个方案是通过第三方服务商进行调整,不仅成本高昂,而且沟通周期长,可能需要数月才能得到满意结果。

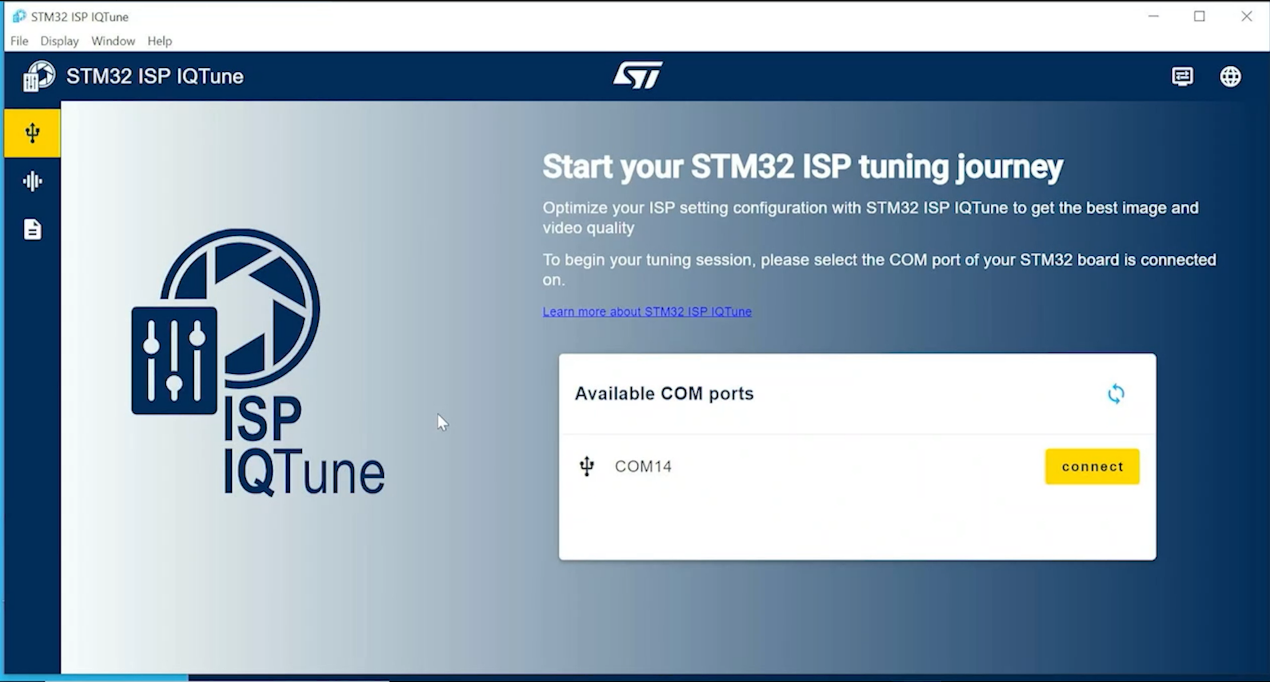

▲ 图示:STM32 ISP IQTune工具启动页面
STM32 ISP IQTune工具则完美解决了这些问题。它操作简单,即使不是专业的图像质量专家也能轻松上手。ISP IQ Tune这款工具需要基于MCU或MPU的ISP来使用,用户只需要按照指引依次操作即可完成ISP调整,整个流程清晰明了。

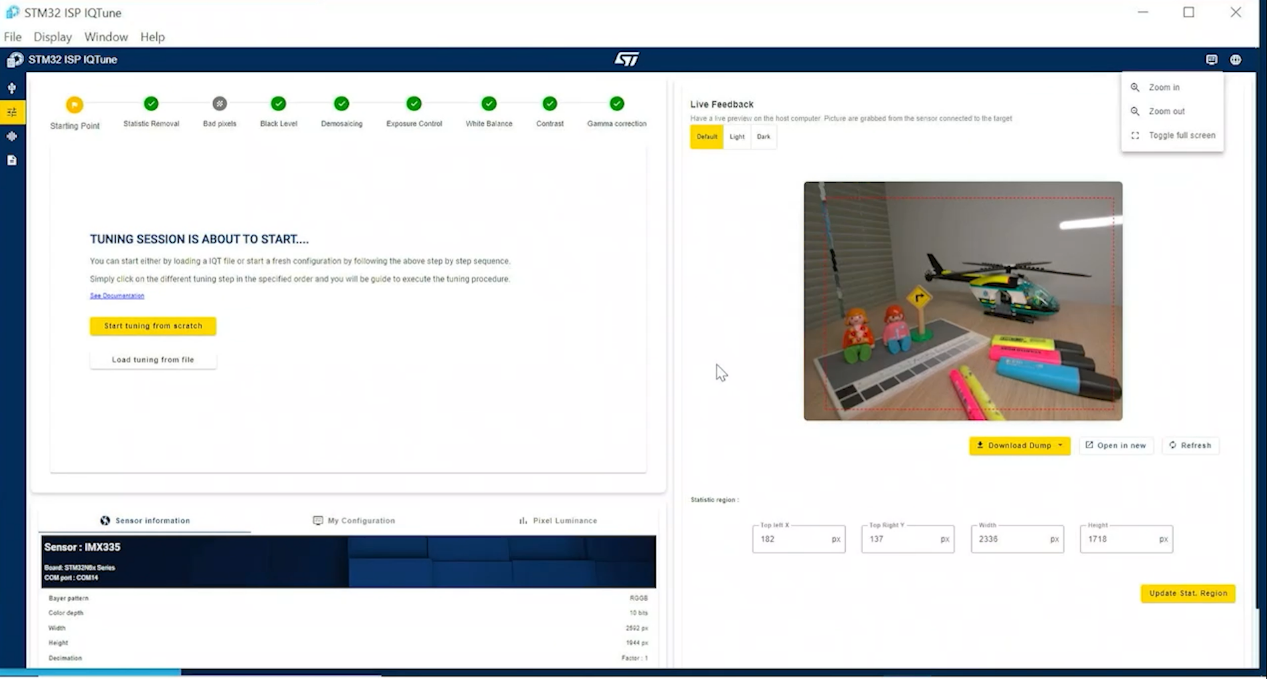

▲ 图示:STM32 ISP IQTune工具操作模块页面
IQTune的操作模块主要有:
Statistic Removal:统计数据移除模块,去除并行接口的冗余数据;
Bad Pixels:坏像素点去除模块,清理图像中的不良像素;
Black Leve:黑电平校正,让黑色更纯正;
Demosaicing:去马赛克模块,用来将原始(拜耳)图像转换为彩色图像;
Exposure Control:曝光控制,用户既可以选择自动曝光模式,也能关闭自动功能进行手动控制,通过设置不同的曝光时长,实时观察图像效果的变化;
White Balance:白平衡调整,可提供多种色温下的Profile,用户可以根据实际场景选择合适的色温及颜色增益(红、绿、蓝增益);
Contrast:对比度调整,以增强图像中颜色和外形的显示效果。这里有不同的配置(可以进行切换)。也可以自己调整参数,您可以在屏幕及板子上看到效果;
Gamma Correction:伽玛校正,有启用和禁用两个模式。
▲ 图示:STM32 ISP IQTune工具图像分析页面

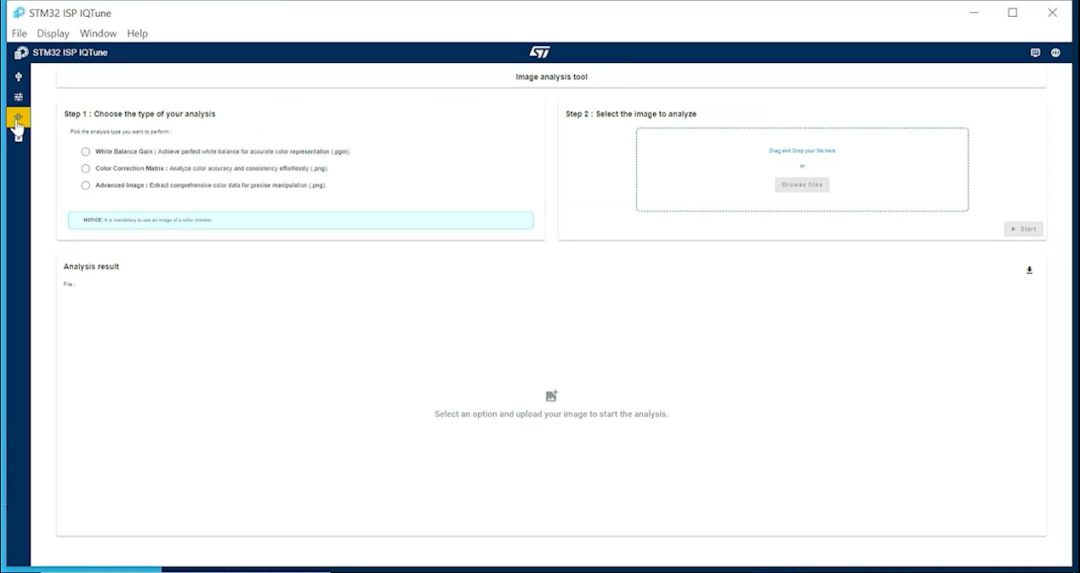

STM32 ISP IQTune软件还有一个十分强大的图像分析功能,该功能可以帮助用户创建自己的颜色校正矩阵,获得校正过的色度值。操作也非常简单,选择并导入一张用于颜色校正(Color Checker)的图片,进行图像分析,即可生成颜色校正矩阵和不同颜色的增益值。这些数值可以直接应用到白平衡profile的颜色校正数据中,实现精准的颜色校正,让图像色彩还原更加准确。
04、结语
STM32N6的ISP为计算机视觉领域应用中的性能提升带来显著优势,ISP IQTune相机调试工具操作便捷且功能完备,为开发者带来极大便利。STM32N6未来将催生更多创新的AI应用,深度赋能各领域边缘AI的落地。
