灵动MM32MCU选型之一:主流型

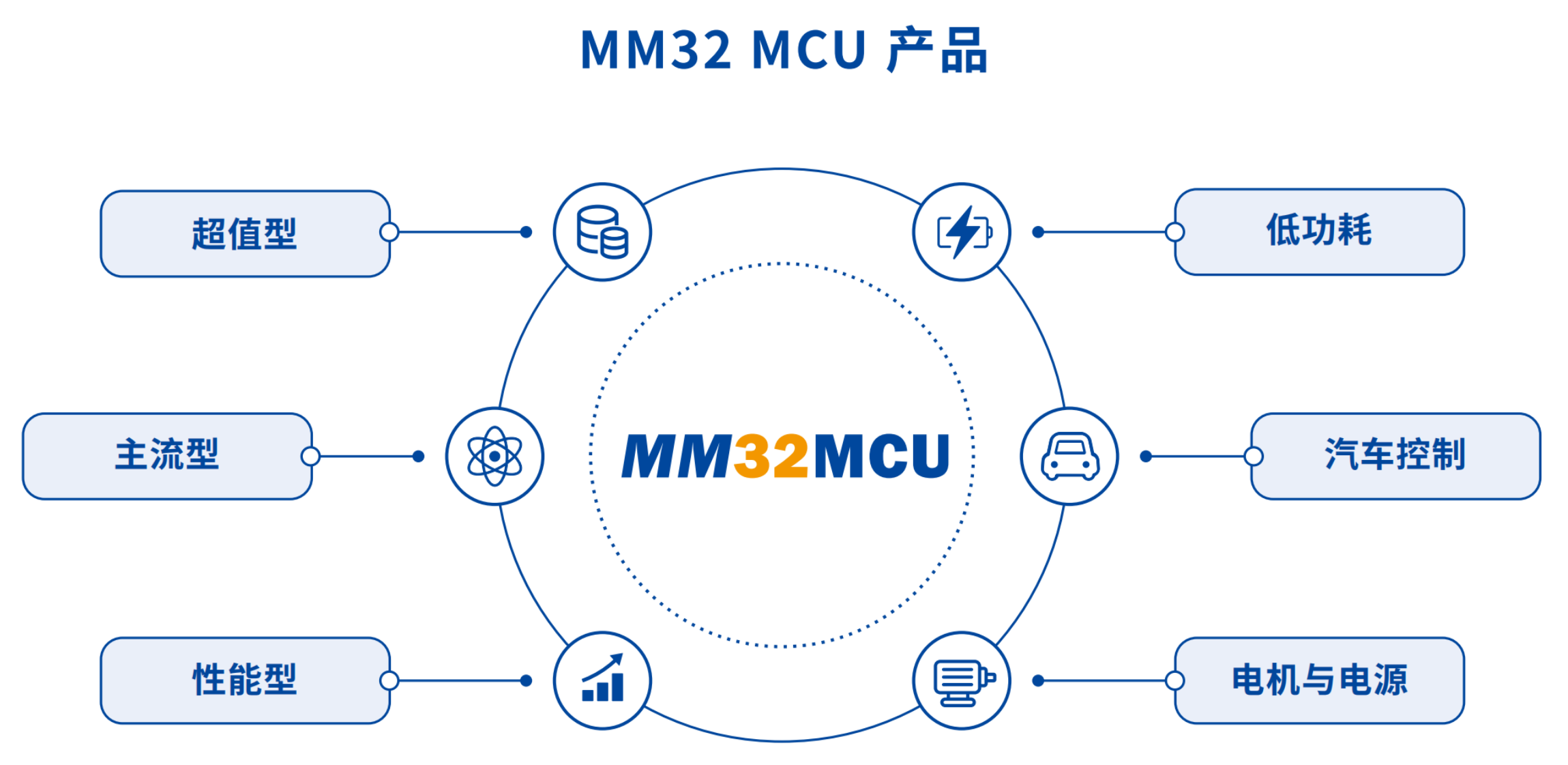

灵动微电子MM32系列32位MCU已经在江湖上久负盛名,以产品平台化、系列化、兼容性好、性价比高、易于开发著称。MM32MCU分为超值型、主流型、性能型、低功耗、汽车控制、电机与电源等六大系列。今天给大家综合介绍MM32MCU的主流型芯片选型。


MM32MCU主流型

MM32MCU主流型采用Arm Cortex-M0内核,最高主频达到96MHz,最高128kB Flash、16KB RAM,支持DMA及32位硬件除法器,运算性能不输著名的F103系列,具备超高性价比。

全系支持2.0~5.5V宽电压,工作环境温度(Ta)覆盖-40~85C工业级、-40~105C扩展工业级温度范围,部分产品覆盖-40~125C环温,非常适合消费电子、工业、白色家电、汽车电子等各类应用需求。

全系标配高级定时器(Advanced Timer)、独立看门狗(IWDG)、UART、I2C、SPI、I2S等数字外设,部分产品配置FlexCAN、FlexCAN-FD、USB等高级通信接口;全系标配12b ADC速率达到1MSPS,模拟比较器等模拟外设,部分配置CSM等特殊模拟外设,满足客户不同需求。

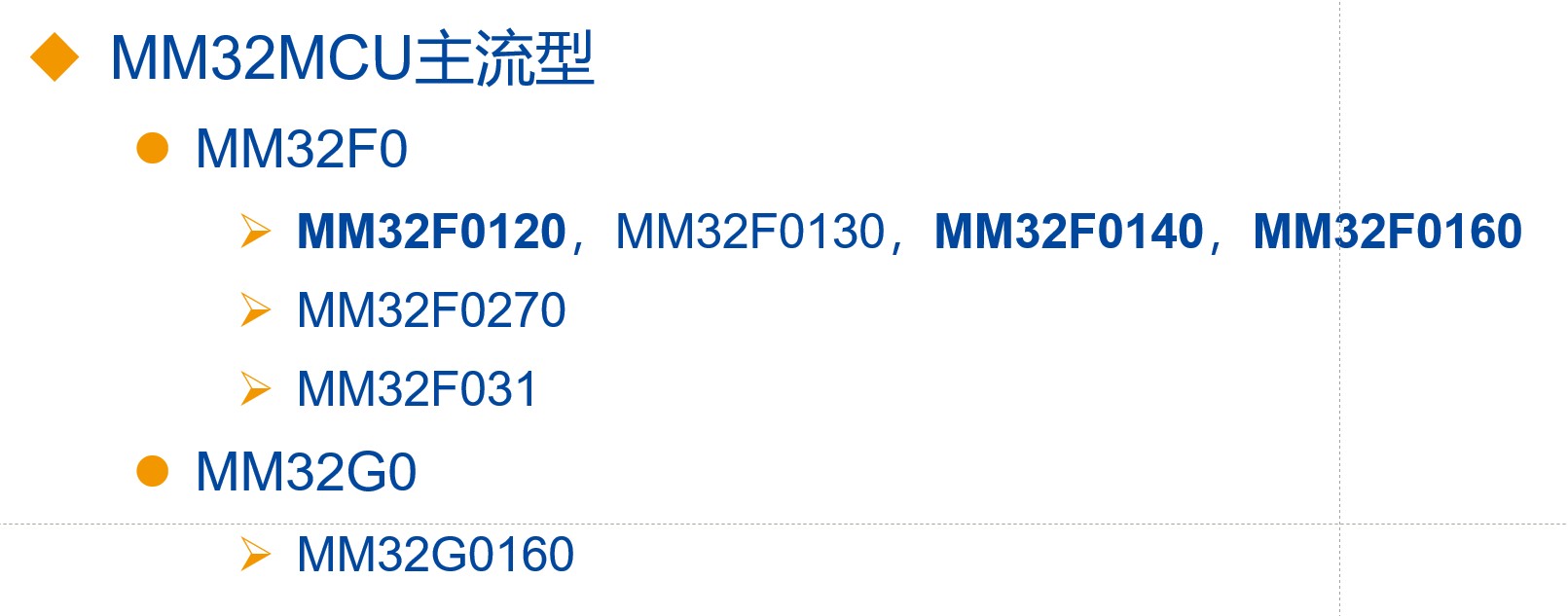

MM32MCU主流型有以下几个系列:


MM32F0主流型

MM32F01xx、MM32F02xx、MM32F03x具备一个共同的特点,就是引脚与国际大厂F030系列完全兼容,且在产品性能、功能上实现了全面覆盖。从推出时间来看,MM32F031是最早推出的,其次是MM32F0130、MM32F0270,然后是MM32F0140、MM32F0160,最后是MM32F0120。

MM32G0主流型

MM32G0主流型目前有一款产品MM32G0160,其主要特点是和某国际大厂的G0系列引脚兼容。

MM32F01xx三剑客

国产替代的急先锋

在汽车领域,经常用数字序列来给不同车型命名,数字越大,则级别越高,比如豪华车的扛把子BBA的中级轿车34C、中大级轿车56E、宝马的3系、5系、7系等,都是耳熟能详的命名方法。

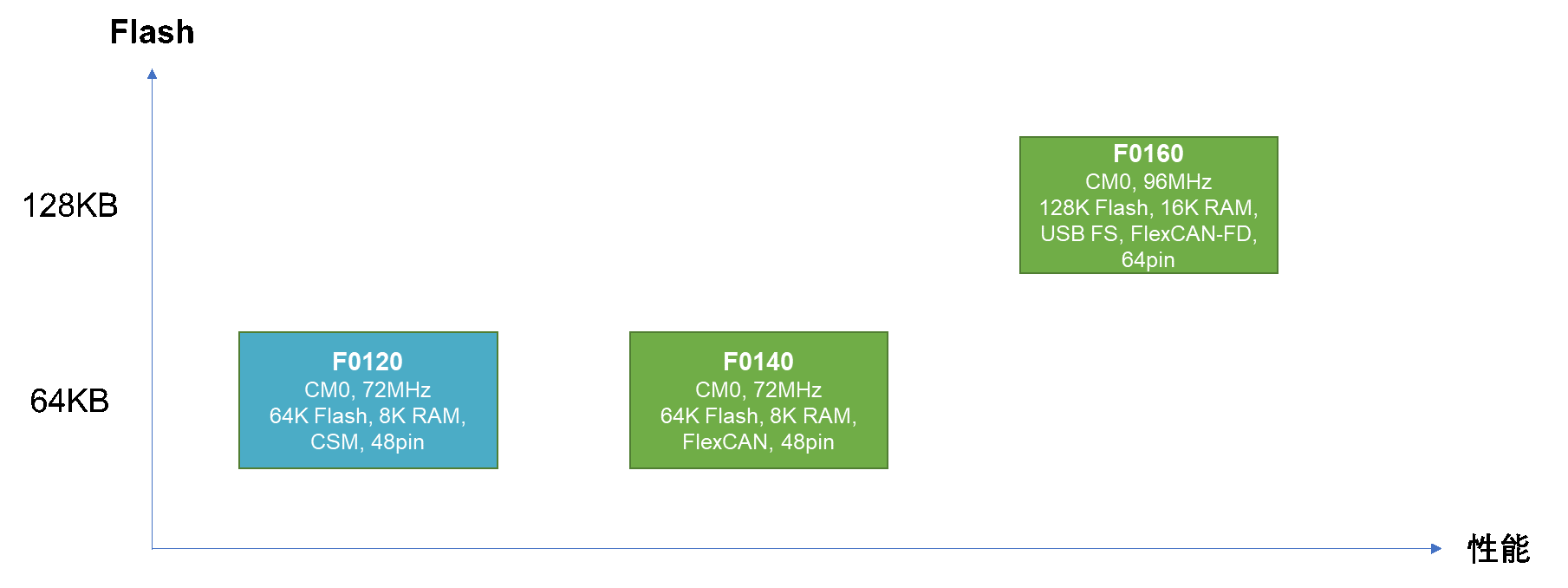

在MCU领域,某国际大厂F0系列的命名规则也有异曲同工之妙,曾几何时,F030、F051、F072也是红遍大江南北,引来国内诸多厂家纷纷效仿。灵动微电子也不例外,其MM32F031系列也曾风靡一时。但是从2020年开始,灵动微电子启动了平台升级,将命名规则从三位数扩展到四位,经过5年的发展和迭代,逐步形成了以MM32F0120、MM32F0140、MM32F0160为主的“246”三剑客系列,成为国产替代的急先锋。


MM32F0140特色介绍

2020年9月,在深圳举行的第五届“2020灵动MM32协作大会上,灵动微电子宣布了“平台化、系列化、生态化”的整体策略,并通过“性价比、品质&可靠性、创新、软件生态、长期供货”等五个方向提升产品力。同时,为了应对越来越紧张的产能,决定启动国产12寸90nm eFlash工艺平台开发,并于2021年11月顺利量产了该平台上的第一颗产品:MM32F0140。

头顶多个光环的二哥MM32F0140,既是灵动微电子90nm平台上的第一颗量产产品,又生在市场极度缺芯的年代,再加上对上一代产品的高度兼容,以及在产品品质、可靠性上明显的提升,一经问世就得到了无数追捧,截至2024年底,其出货量突破1亿颗。

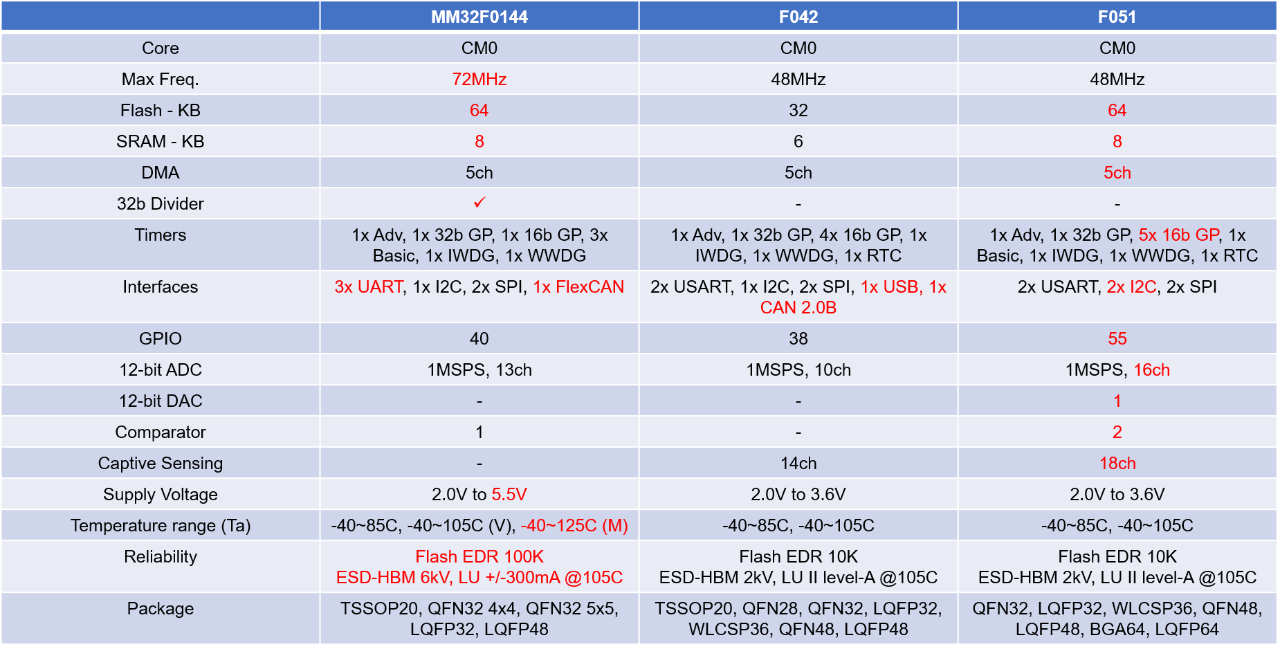

MM32F0140对标的是F042 & F051。和竞品相比,MM32F0140具备以下突出优势:

  • 内核性能突出,Cortex-M0内核,高达72MHz主频,比竞品高50%;并支持32位硬件除法器,以及DMA;

  • 高可靠性FlexCAN,该IP为车规级IP,广泛应用于车规级MCU芯片。灵动微电子率先将其用于国产工业级MCU,能够满足电梯外呼板、电梯主控、工业总线应用,具备很高的性价比;

  • 5V宽压供电,其2.0V~5.5V的供电电压范围,特别适合工业、白色家电、汽车车身电子等应用领域;

  • 工业级、车规级环温,提供-40C~85C工业级、105C扩展工业级(尾缀V)、125C车规级AG1(尾缀M),适合不同的应用场景需求;

  • 高可靠性,其内部Flash支持10万次读写,ESD-HBM达到6kV,LU达到+/-300mA @105C,并通过了AEC-Q100 Grade 1测试(尾缀M),其高可靠性已得到市场验证。


MM32F0160特色介绍

有了MM32F0140的初战告捷,灵动微电子加大了90nm平台上的投入,大哥MM32F0160于2022年12月问世,距离MM32F0140仅一年的时间。和MM32F0140相比,MM32F0160不仅将最高主频升级到96MHz,将Flash、SRAM增加到128KB、16KB,同时将FlexCAN升级到支持CAN-FD协议标准,并将最大封装升级到64pin。因此MM32F0160的对标产品也升级为F072,甚至和大名鼎鼎的F103xB相比也不遑多让。

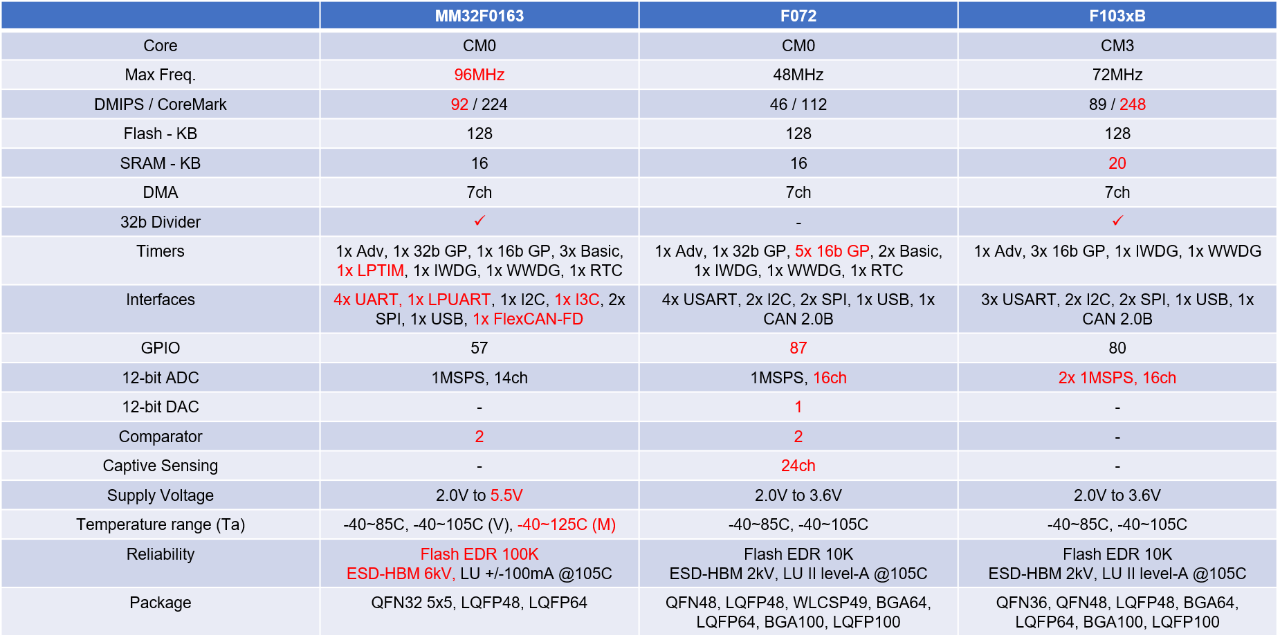

和以上竞品相比,MM32F0160具备以下突出优势:

  • 内核性能突出,Cortex-M0内核,最高96MHz,其DMIPS比F072高出一倍,甚至超过F103xB;支持32位硬件除法器,以及DMA;

  • 高可靠性FlexCAN-FD,该IP为车规级IP,广泛应用于车规级MCU芯片。灵动微电子在MM32F0140的FlexCAN基础上,再次率先将FlexCAN-FD用于工业级MCU,极大地扩展了M0内核在电梯、工业自动化、机器人等领域的应用,具备很高的性价比;

  • 丰富的通信资源,包括5x UART/LPUART(在Stop/DeepStop模式下可作为唤醒源),1x I2C,1x I3C(从机模式),2x SPI/I2S,1x USB FS,1x FlexCAN-FD;

  • 丰富的Timer/PWM资源,高达10个定时器,包括1x Adv Timer,1x 32b GP Timer,1x 16b GP Timer,3x 基础定时器,1x 低功耗定时器(在Stop/DeepStop模式下可作为唤醒源),2个看门狗定时器,1个RTC;

  • 5V宽压供电,其2.0V~5.5V的供电电压范围,特别适合工业、白色家电、汽车车身电子等应用领域;

  • 工业级、车规级环温,MM32F0160提供-40C~85C工业级、105C扩展工业级(尾缀V)、125C车规级AG1(尾缀M),适合不同的应用场景需求;

  • 高可靠性,其内部Flash支持10万次读写,ESD-HBM达到6kV,并通过了AEC-Q100 Grade 1测试(尾缀M),其高可靠性已得到市场验证。


MM32F0120特色介绍

最后该小弟MM32F0120登场了。MM32F0120同样出生显赫,它是灵动微电子第一款基于国产55nm eFlash工艺平台的Cortex-M0内核产品,发布于2024年9月。MM32F0120采用全国产化供应链和可靠的55nm工艺制程打造,不仅在高性价比上再创突破,同时保持了灵动产品一贯的高可靠性和稳定性,适用于屏显控制、电动玩具、电源管理、马达控制、无线快充、协议转换、家电应用、工业控制等多种应用场合。

MM32F0120的超高性价比,使其能够降维打击,不仅能够轻松应对F031等入门级32位MCU,而且对于8/16位MCU的替代工作也能够得心应手。

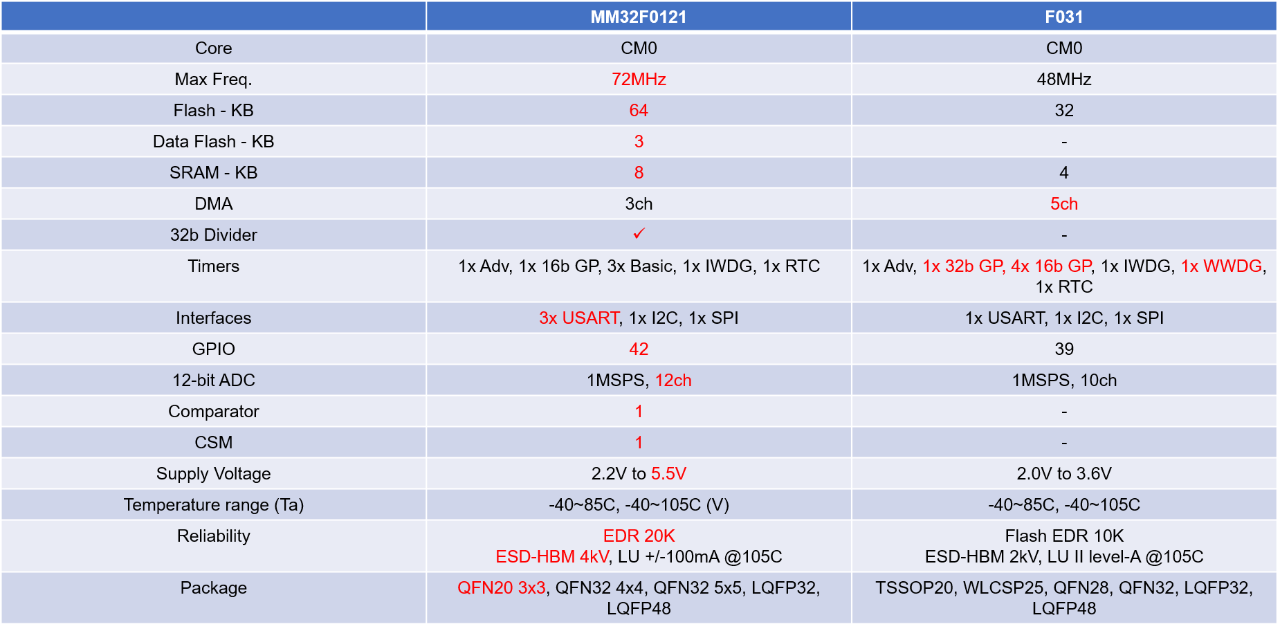

和F031相比,MM32F0120具备以下突出优势:

  • 内核性能突出,Cortex-M0内核,高达72MHz主频,比竞品高50%;并支持32位硬件除法器,以及DMA;

  • 通信资源,3x USART,其中 USART1/2 支持 3 线 SPI 模式;

  • 针对无线充电应用的定制CSM,支持 USB PD 充电应用,内置 1.2V 收发器;

  • 5V宽压供电,其2.2V~5.5V的供电电压范围,适合无线充、电子烟、屏显等各个应用领域;

  • 小封装支持,支持最小3mm x 3mm的QFN20封装,特别适合对PCB面积有很高要求的场合;

  • 高可靠性,其内部Flash支持2万次读写,ESD-HBM达到4kV;

  • 超高性价比,价格可以达到F031的1/2到1/3。


总结

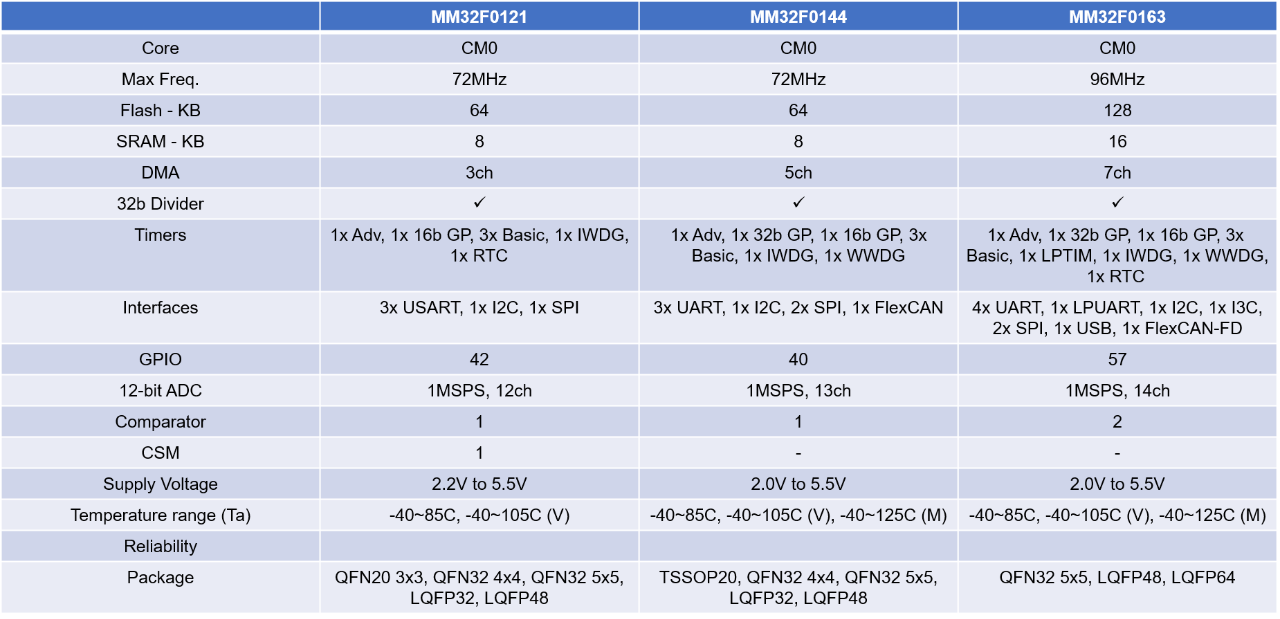

MM32主流型32位MCU,基于Arm Cortex-M0内核,是MM32MCU系列的核心主力,其中MM32F0120、MM32F0140、MM32F0160是主流中的主流,采用先进的国产90nm、55nm工艺平台打造,支持5V宽压设计,具备超高性价比,推荐应用于消费类、工业级、白色家电,汽车控制等各个领域。

灵动微电子为MM32主流型MCU打造了完善的软硬件开发工具链,提供包括LibSamples库函数和例程、MiniBoard开发板、MM32Link MINI仿真器,以及国际主流开发工具IAR、Keil、J-Link开发包,并且支持国内外数十家第三方生产烧录工具。

更多有关MM32主流级MCU的详细信息请访问灵动官网:https://www.mindmotion.com.cn/products/mm32mcu/mainstream_line/
