基于航顺芯片HK32F407 MCU的工业打印机解决方案

cathy的头像
cathy -- 周四, 03/27/2025 - 17:57

在数字化与智能化浪潮下，打印机作为工业自动化与办公场景的核心设备，其市场需求持续攀升。据行业数据显示，全球工业打印机市场规模预计2025年将突破980亿美元，年复合增长率达7.5%，尤其在智能制造、物流标签、医疗票据等场景中，对高精度、高稳定性的打印控制方案需求迫切。航顺芯片凭借自主研发的HK32F407系列MCU，为打印机行业提供了一站式高性能解决方案，助力客户实现从“能用”到“好用”的跨越式升级。

一、市场规模与增长

全球打印机市场正经历结构性变革：传统消费级打印机需求趋于饱和，而工业级、智能标签打印机因智能制造、物联网、医疗信息化等领域的推动，成为增长主力。据Grand View Research数据，工业打印机细分市场2024年规模达850亿美元，年增速超10%。航顺HK32F407凭借其高性能、低功耗特性，精准卡位这一高速赛道，成为工业打印控制领域的优选方案。

二、市场应用

HK32F407广泛应用于打印机领域的核心场景：

工业标签打印：支持高精度、高速的条形码、二维码打印，适应物流、仓储等场景的批量标签需求。

医疗票据打印：通过AES256加密模块保障患者信息与处方数据安全，符合医疗行业合规要求。

智能办公设备：集成USB OTG、以太网接口，实现打印机与PC、云端服务器的快速数据交互，支持远程打印与状态监控。

特殊环境打印：工作温度覆盖-40℃~105℃，满足工业现场、户外作业等严苛环境需求。

三、方案概述

航顺HK32F407打印机解决方案以Cortex-M4F内核为核心，主频高达168MHz，配备1MB Flash+192KB SRAM+64 Kbyte CCM SRAM，支持复杂打印算法与多任务并行处理。方案架构包含：

主控单元：实时调度打印任务，优化墨盒控制、走纸电机驱动等关键环节。

接口扩展：集成USB OTG（480Mbps传输）、10/100M以太网、CAN总线，兼容主流外设与协议。

安全防护：内置TRNG随机数生成器、AES256加密引擎，防止打印数据泄露。

低功耗设计：支持睡眠、停机模式，待机功耗低至3.3μA，延长设备续航。

四、方案核心优势

高性能计算：168MHz主频+单精度浮点单元（FPU），支持高速图像处理与动态纠偏算法，提升打印精度。

工业级可靠性：通过IEC 61000-4抗干扰认证，适应振动、温变等恶劣环境。

开发生态完善：提供SDK、电机控制库及参考设计，代码重用率高，开发周期短。

扩展性强：支持外接SD卡、摄像头（DCMI接口），实现打印内容自定义与图像扫描一体化

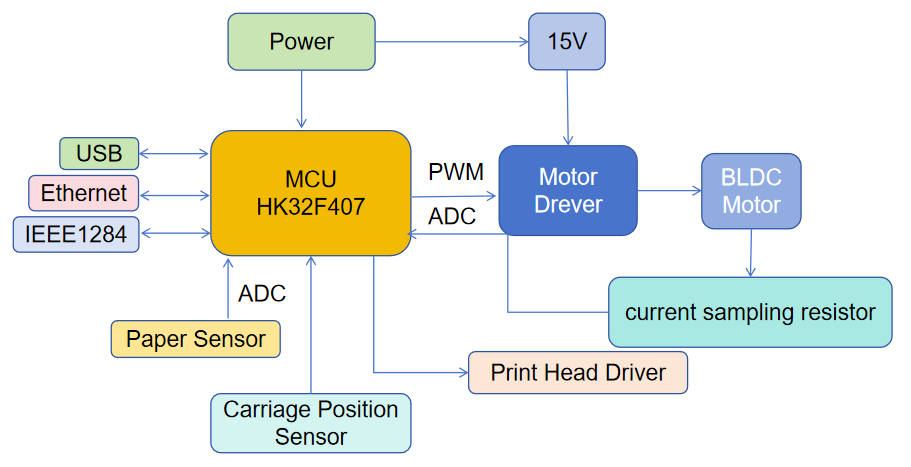

产品系统框图

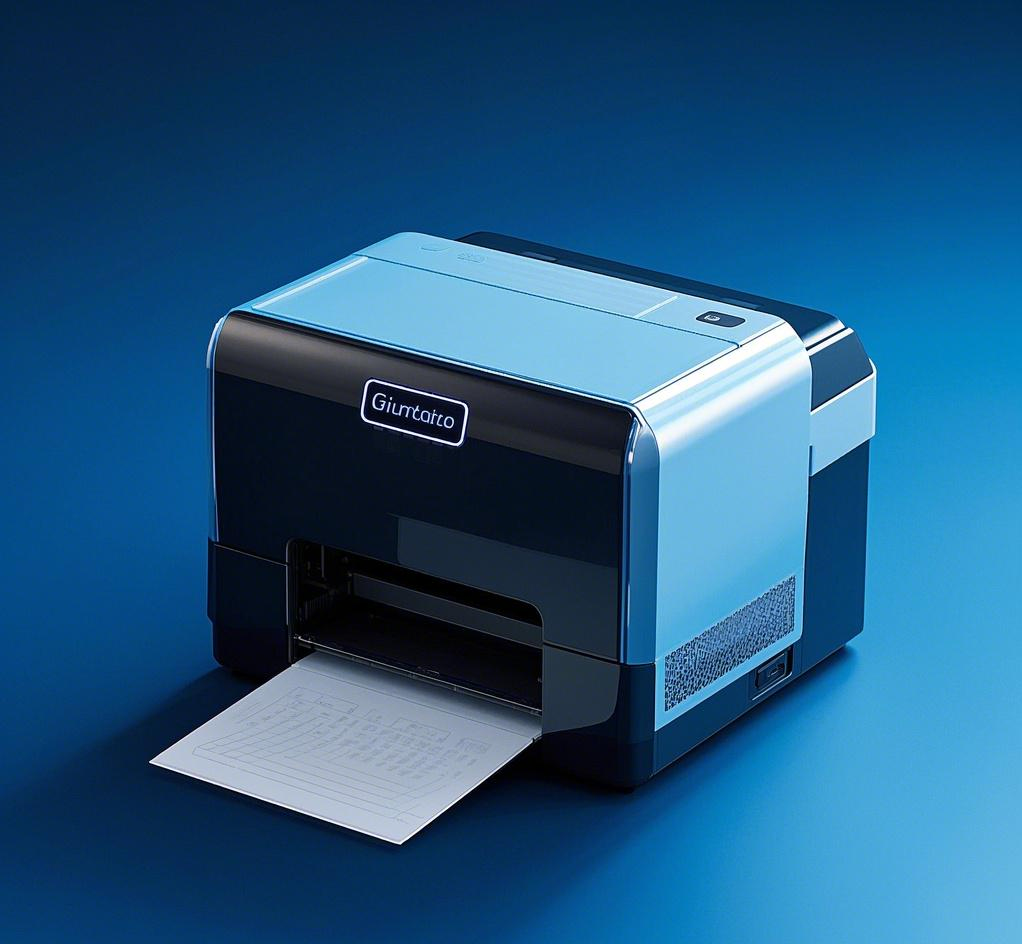

打印机实物图


航顺HK32F407系列MCU主要规格

  • ARM® Cortex®-M4 Core

  • 最高时钟频率：168 MHz

  • 24 位 System Tick 计时器

  • 工作温度范围：-40°C ~ 105°C

  • 工作电压范围

  • 双电源域：主电源 VDD 为 1.8 V ~ 3.6 V、备份电源 VBAT 为 1.8 V ~ 3.6 V。

  • 当主电源掉电时，RTC 模块可继续工作在 VBAT 电源下。

  • 当主电源掉电时，VBAT 电源为 80 Byte 备份寄存器供电。

  • VDD 典型工作电流

  • 运行（Run）模式：18.04mA@168MHz；2.63mA@16MHz

  • 睡眠（Sleep）模式：12.04mA@168MHz；2.08mA@16MHz

  • 停机（Stop）模式：

       -- Stop_MR：1.03mA
      -- STOP LP-FPD：9.34mA

  • 存储器

  • Flash 存储器包括最高 1 Mbyte 的主区 Flash，30 Kbyte 的信息块。

       -- 当 CPU 主频不高于 24 MHz 时，支持 0 等待总线周期。
       -- Flash 具有代码安全保护功能，可分别设置读保护和写保护。

  • 8 Kbyte CPU 指令 Cache 缓存

  • 1 Kbyte CPU 数据 Cache 缓存

  • 192 Kbyte 片内 SRAM 和 64 Kbyte CCM SRAM

  • 80 Byte 备份寄存器和 4 Kbyte 备份 SRAM

  • FSMC 模块可外挂 1 Gbyte NOR/PSRAM/NAND/PC Card 存储器（其中，256 Mbyte 的空间可以存放指令，可用于片内 Cache 缓存）。

  • QSPI 模块可外挂 256 Mbyte NOR Flash 存储器（可存放指令，可用于片内 Cache 缓存）。

  • 时钟

  • 外部 HSE：4 ~ 32 MHz

  • 外部 LSE：32.768 kHz

  • 片内 HSI 时钟：64 MHz/16 MHz/8 MHz

  • 片内 LSI 时钟：32 kHz

  • PLL 输出时钟：168 MHz（最大值）

  • GPIO 外部输入时钟：1~42 MHz

  • 复位

  • 外部管脚复位

  • 电源复位

  • 软件复位

  • 看门狗（IWDG 和 WWDG）定时器复位

  • 低功耗管理复位

  • 可编程电压检测（PVD）

  • 8 级检测电压门限可调

  • 上升沿和下降沿检测可配置

  • 通用输入输出端口（GPIO）

  • 64 脚封装 MCU 提供 51 个 GPIO 引脚，100 脚封装 MCU 提供 82 个 GPIO 引脚，144 脚封装MCU 提供 114 个 GPIO 引脚

  • 所有 GPIO 引脚可配置为外部中断输入

  • 内置可开关的上、下拉电阻

  • 支持开漏（Open-Drain）输出

  • 支持施密特（Schmitt）迟滞输入

  • 输出驱动能力超高、高、中、低四挡可选

  • 提供最高 30 mA 驱动电流

  • 数据通讯接口

  • 4 个 USART

  • 最多 4 个 UART

  • 3 个 SPI（均支持 I2S 协议）

  • 3 个 I2C

  • 1 个 SDIO

  • 2 个 CAN（均支持 2.0A 和 2.0B 协议）

  • 1 个 QSPI

  • 1 个 USB OTG HS

  • 1 个以太网接口（仅 HK32F407 系列支持）

  • 音视频数据接口

  • 1 个数字照相机接口（DCMI）

  • 4 路 TFT 接口

  • 定时器

  • 2 个高级定时器：TIM1/TIM8

       -- TIM1/TIM8 具有刹车功能和 4 路 PWM 输出，其中 3 路带死区互补输出

  • 10 个通用定时器：TIM2~5 和 TIM9~14

       -- 8 个 16 位通用定时器：TIM3~4 和和 TIM9~14
       -- 2 个 32 位通用定时器：TIM2/TIM5

  • 2 个基本定时器：TIM6/TIM7

       -- 支持 CPU 中断、DMA 请求和 DAC 转换触发

  • 红外遥控接口：配合红外 LED 使用，可实现远程遥控功能。

  • DMA 控制器

  • 2 个通用双端口 DMA：DMA1 和 DMA2

       -- 每个 DMA 具有 8 个数据流，每个数据流有多达 8 个通道

  • 支持 Timer、ADC、DAC、SPI、I2C、USART、UART 等多种外设触发。

  • RTC 时钟计数器，配合软件记录年月日时分秒

  • 片内模拟外设

  • 3 个 12 位 2 MSPS ADC（单个 ADC 最多可支持高达 19 个通道；可测量 16 个外部信号源，2 个内部信号源和 VBAT 通道的信号）。支持三 ADC 模式，采样率最高 6 MSPS。

  • 2 个 12 位 DAC

  • 1 个温度传感器

  • 1 个内部参考电压源

  • 1 个 VBAT 电源电阻分压器（分压器输出在片内与 ADC 相连，实现 VBAT 电源电压监控）

  • ID 标识

  • 每颗芯片提供一个唯一的 96 位 ID 标识

  • 调试及跟踪接口

  • SW-DP 两线调试端口

  • JTAG 五线调试端口

  • ARM DWT、FPB、ITM、TPIU 调试追踪模块

  • 单线异步跟踪数据输出接口（TRACESWO）

  • 四线同步跟踪数据输出接口（TRACED[3:0]，TRACECK）

  • 自定义 DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）。

  • 可靠性

  • 通过 CDM 1750V/LU 200mA/HBM 3500V 等级测试

来源：航顺芯片
