破解智造转型密码 | 航顺高精度仪表如何实现生产全场景数据闭

一、市场规模与增长

工业仪表作为工业自动化系统的核心组件,广泛应用于能源、化工、电力、制造等领域。随着全球工业4.0的推进及“双碳”政策的驱动,工业仪表市场持续高速增长。据Grand View Research数据显示,2024年全球工业自动化设备市场规模已突破2000亿美元,其中智能仪表占比超30%,预计2025年将保持8.2%的年复合增长率。

中国作为全球制造业中心,工业仪表需求尤为旺盛,受益于智能制造升级、新能源产业爆发及传统行业节能改造需求,航顺芯片等国产高性能MCU厂商迎来重大发展机遇。以工业仪表为例,2025年市场规模预计超300亿美元,中国需求占比超30%。

二、市场应用

航顺HK32F407系列MCU凭借高性能、高可靠性及丰富外设资源,在工业仪表领域实现多场景覆盖:

能源监测:用于电力系统参数采集(电压、电流、功率因数)、智能电表及能源管理终端。

工业控制:支持PLC、DCS系统,实现温度、压力、流量等物理量的精准控制。

智能制造:集成于自动化生产线设备,如电机驱动、机器人关节控制及传感器信号处理。

环境监测:应用于气体检测仪、水质分析仪等设备,支持实时数据采集与远程传输。

三、方案概述

基于HK32F407的工业仪表解决方案以高性能ARM® Cortex®-M4内核为核心,主频达168MHz,集成1MB Flash和256KB SRAM,满足复杂算法与实时控制需求。方案架构如下:

感知层:支持多路ADC/DAC通道,兼容温度、压力、流量等传感器信号输入。

控制层:内置PWM模块、定时器及硬件协处理器,实现精准电机控制与信号调制。

通信层:集成CAN、SPI、I2C、UART等接口,支持Modbus、EtherCAT等工业协议,实现设备互联与数据上云。

人机交互:通过TFT-LCD驱动接口与触摸屏模块,提供直观操作界面。

四、方案核心优势

高性能与低功耗:

168MHz主频+32位FPU协处理器+浮点运算,运算效率较传统MCU提升很多,同时支持动态电压调节(DVS),超低待机功耗。

高可靠性设计

支持-40℃~105℃宽温运行,MTBF(平均无故障时间)超10万小时,满足工业严苛环境需求。

丰富外设与生态支持

内置CAN、USB OTG HS和以太网接口控制器、高速PWM及加密模块,兼容主流RTOS,提供完整SDK与开发工具链,缩短客户开发周期。

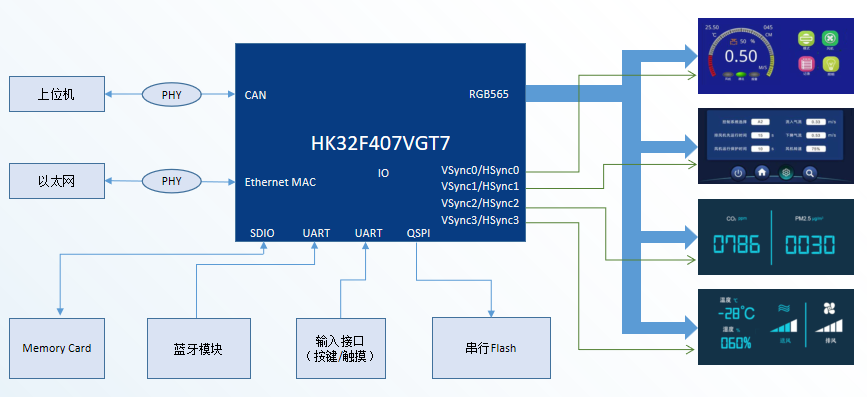

产品系统框图


工业仪表实物图


航顺HK32F407系列MCU主要规格

  • ARM® Cortex®-M4 Core

  • 最高时钟频率:168 MHz

  • 24 位 System Tick 计时器

  • 工作温度范围:-40°C ~ 105°C

  • 工作电压范围

  • 双电源域:主电源 VDD 为 1.8 V ~ 3.6 V、备份电源 VBAT 为 1.8 V ~ 3.6 V。

  • 当主电源掉电时,RTC 模块可继续工作在 VBAT 电源下。

  • 当主电源掉电时,VBAT 电源为 80 Byte 备份寄存器供电。

  • VDD 典型工作电流

  • 运行(Run)模式:18.04mA@168MHz;2.63mA@16MHz

  • 睡眠(Sleep)模式:12.04mA@168MHz;2.08mA@16MHz

  • 停机(Stop)模式:

  -Stop_MR:1.03mA

  -STOP LP-FPD:9.34mA

  • 存储器

  • Flash 存储器包括最高 1 Mbyte 的主区 Flash,30 Kbyte 的信息块。

  -当 CPU 主频不高于 24 MHz 时,支持 0 等待总线周期。

  -Flash 具有代码安全保护功能,可分别设置读保护和写保护。

  • 8 Kbyte CPU 指令 Cache 缓存

  • 1 Kbyte CPU 数据 Cache 缓存

  • 192 Kbyte 片内 SRAM 和 64 Kbyte CCM SRAM

  • 80 Byte 备份寄存器和 4 Kbyte 备份 SRAM

  • FSMC 模块可外挂 1 Gbyte NOR/PSRAM/NAND/PC Card 存储器(其中,256 Mbyte 的空间可以存放指令,可用于片内 Cache 缓存)。

  • QSPI 模块可外挂 256 Mbyte NOR Flash 存储器(可存放指令,可用于片内 Cache 缓存)。

  • 时钟

  • 外部 HSE:4 ~ 32 MHz

  • 外部 LSE:32.768 kHz

  • 片内 HSI 时钟:64 MHz/16 MHz/8 MHz

  • 片内 LSI 时钟:32 kHz

  • PLL 输出时钟:168 MHz(最大值)

  • GPIO 外部输入时钟:1~42 MHz

  • 复位

  • 外部管脚复位

  • 电源复位

  • 软件复位

  • 看门狗(IWDG 和 WWDG)定时器复位

  • 低功耗管理复位

  • 可编程电压检测(PVD)

  • 8 级检测电压门限可调

  • 上升沿和下降沿检测可配置

  • 通用输入输出端口(GPIO)

  • 64 脚封装 MCU 提供 51 个 GPIO 引脚,100 脚封装 MCU 提供 82 个 GPIO 引脚,144 脚封装MCU 提供 114 个 GPIO 引脚

  • 所有 GPIO 引脚可配置为外部中断输入

  • 内置可开关的上、下拉电阻

  • 支持开漏(Open-Drain)输出

  • 支持施密特(Schmitt)迟滞输入

  • 输出驱动能力超高、高、中、低四挡可选

  • 提供最高 30 mA 驱动电流

  • 数据通讯接口

  • 4 个 USART

  • 最多 4 个 UART

  • 3 个 SPI(均支持 I2S 协议)

  • 3 个 I2C

  • 1 个 SDIO

  • 2 个 CAN(均支持 2.0A 和 2.0B 协议)

  • 1 个 QSPI

  • 1 个 USB OTG HS

  • 1 个以太网接口(仅 HK32F407 系列支持)

  • 音视频数据接口

  • 1 个数字照相机接口(DCMI)

  • 4 路 TFT 接口

  • 定时器

  • 2 个高级定时器:TIM1/TIM8

  -TIM1/TIM8 具有刹车功能和 4 路 PWM 输出,其中 3 路带死区互补输出

  • 10 个通用定时器:TIM2~5 和 TIM9~14

  -8 个 16 位通用定时器:TIM3~4 和和 TIM9~14

  -2 个 32 位通用定时器:TIM2/TIM5

  • 2 个基本定时器:TIM6/TIM7

  -支持 CPU 中断、DMA 请求和 DAC 转换触发

  • 红外遥控接口:配合红外 LED 使用,可实现远程遥控功能。

  • DMA 控制器

  • 2 个通用双端口 DMA:DMA1 和 DMA2

  -每个 DMA 具有 8 个数据流,每个数据流有多达 8 个通道

  • 支持 Timer、ADC、DAC、SPI、I2C、USART、UART 等多种外设触发。

  • RTC 时钟计数器,配合软件记录年月日时分秒

  • 片内模拟外设

  • 3 个 12 位 2 MSPS ADC(单个 ADC 最多可支持高达 19 个通道;可测量 16 个外部信号源,2 个内部信号源和 VBAT 通道的信号)。支持三 ADC 模式,采样率最高 6 MSPS。

  • 2 个 12 位 DAC

  • 1 个温度传感器

  • 1 个内部参考电压源

  • 1 个 VBAT 电源电阻分压器(分压器输出在片内与 ADC 相连,实现 VBAT 电源电压监控)

  • ID 标识

  • 每颗芯片提供一个唯一的 96 位 ID 标识

  • 调试及跟踪接口

  • SW-DP 两线调试端口

  • JTAG 五线调试端口

  • ARM DWT、FPB、ITM、TPIU 调试追踪模块

  • 单线异步跟踪数据输出接口(TRACESWO)

  • 四线同步跟踪数据输出接口(TRACED[3:0],TRACECK)

  • 自定义 DBGMCU 调试控制器(低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配)。

  • 可靠性

  • 通过 CDM 1750V/LU 200mA/HBM 3500V 等级测试

来源:航顺芯片
