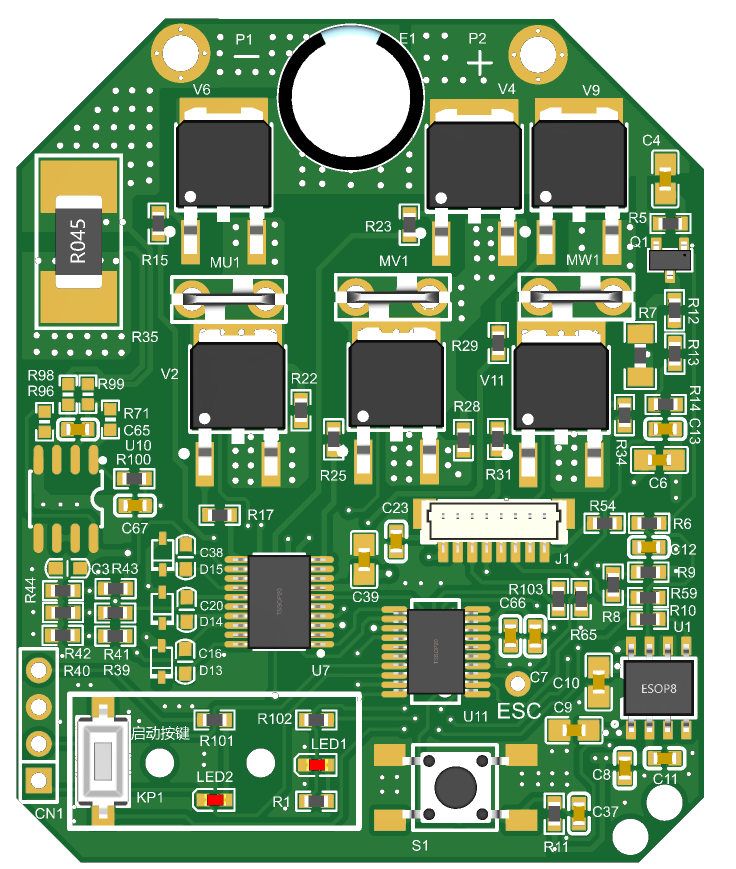

基于CW32L010低成本电动工具方案

cathy的头像
cathy 发布于:周五, 10/25/2024 - 17:41 ,关键词:

本方案采用武汉芯源的CW32L010F8P6作为主控实现低成本电动工具方案,通过PWM方波控制算法进行电机转速控制,内部高精度AD转换实现电机电压、反电动势、电流等信号的采样,并实时进行故障停机保护等功能。



一、CW32L010单片机特点

内核:ARM® Cortex®-M0+: 最高主频 48MHz

● 工作温度:-40℃ 至 85℃;工作电压:1.62V 至 5.5V

● 存储容量

‒ 最大 64K 字节 FLASH,数据保持 25 年 @-40℃ ~ +85℃,支持擦写保护、读保护和安全运行库保护功能

‒ 最大 4K 字节 RAM,支持硬件奇偶校验

‒ 22 字节 OTP 存储器

● CRC 硬件计算单元

● 复位和电源管理

‒ 低功耗模式(Sleep,DeepSleep)

‒ 上电和掉电复位(POR/BOR)

‒ 可编程低电压检测器(LVD)

● 时钟管理

‒ 4 ~ 32MHz 晶体振荡器

‒ 32kHz 低速晶体振荡器

‒ 内置 48MHz RC 振荡器

‒ 内置 32kHz RC 振荡器

‒ 时钟监测系统

‒ 允许独立关断各外设时钟

● 支持最多 16+1 路 I/O 接口

‒ 所有 I/O 口支持具备滤波的中断功能

‒ 所有 I/O 口支持具备滤波的唤醒功能

‒ 所有 I/O 口支持迟滞及上拉输入

‒ 所有 I/O 口支持推挽及开漏输出

● 12 位模数转换器

‒ 最高 2M SPS 转换速度,各序列通道采样时间可单独配置

‒ 具备 8 个转换结果寄存器

‒ 内置 1.2V 电压基准

‒ 模拟看门狗功能

‒ 内置温度传感器

● 双路电压比较器

● 实时时钟和日历

● 定时器

‒ 16 位高级控制定时器,支持 6 路输入捕获,支持 6 对带死区的互补 PWM 输出,支持双点比较,支持PWM 移相

‒ 一组 16 位通用定时器

‒ 三组 16 位基本定时器

‒ 一组 16 位低功耗定时器

‒ 独立看门狗定时器

● 通信接口

‒ 二路低功耗 UART,支持小数波特率,支持低功耗接收数据,支持可配置电平转换,其中一路支持

LIN 通信接口

‒ 一路 SPI 接口 24Mbit/s,支持 4~16bit 位宽

‒ 一路 I2C 接口 1Mbit/s,支持可配置电平转换,支持 SMBUS

‒ IR 调制器,可编程占空比和极性

● 串行调试接口 (SWD)

● 80 位唯一 ID

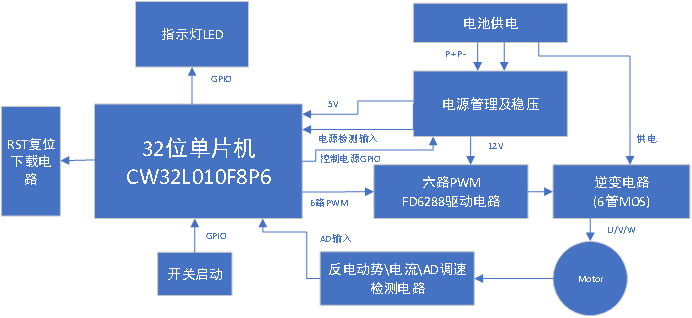

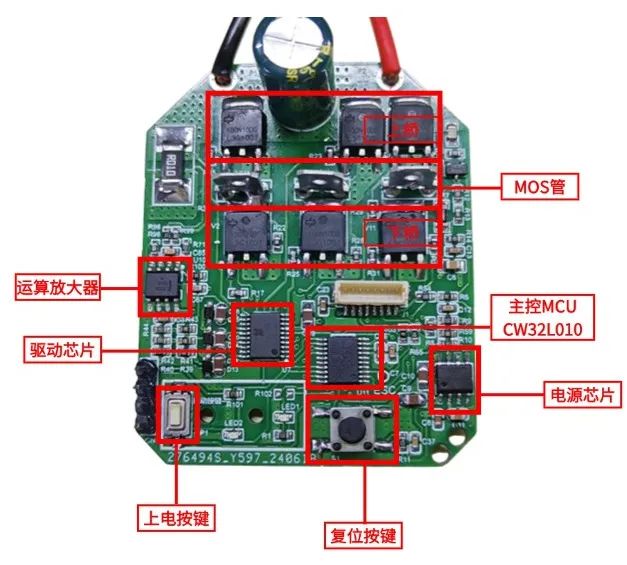

二、方案组成框图


该方案使用AD软件比较过零点方式进行电机换相控制。采用无感快速启动算法,具有正反转控制、调速控制、各种故障保护等功能。

三、方案支持参数


供电:锂电池供电,额定工作电压20V,额定功率500W

功耗:电源自关断技术、待机功率接近零

空载转速:25000RPM

多种保护方式:过压、欠压、过流、堵转等保护方式。

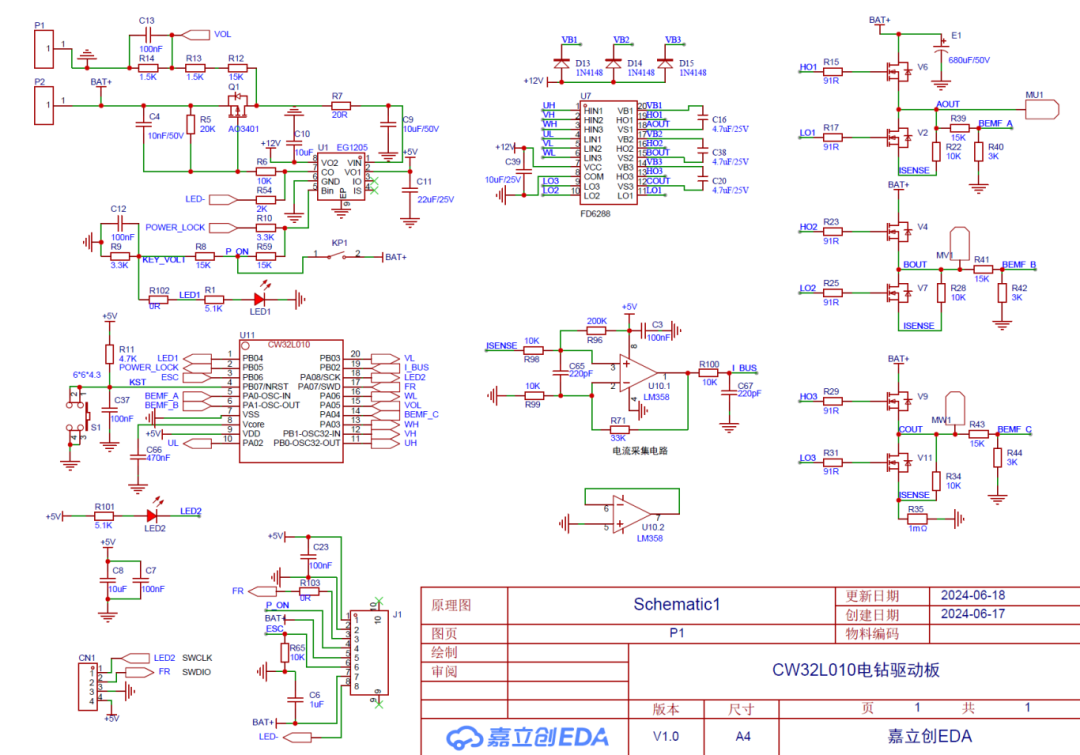

四、完整原理图


五、相关视频讲解机资料链接

例程图纸链接:通过网盘分享的文件:CW32L010方波电动工具开源例程及图纸.rar链接: https://pan.baidu.com/s/155bi-AvbCGldcA9mSlytHg   提取码: s2w3

来源:CW32生态社区
