M2L31在超低功耗水务 RTU 的应用与方案

智慧水务将水务系统内所有厂、站、网的监测终端、运行设备、监控设备、水表等终端连接起来,构建水务物联网平台,实现水务要素全天候自动实时监测、预警、分析和管理。

随着数据采集物联网化,RTU具备连接PLC、传感器等水文数据采集能力,并具备低功耗/BLE/NB-IoT等能力,实现水利水文数据信息化监管系统的搭建。

面对超低功耗智慧水务RTU,新唐推出M2L31系列。

方案特点

  1. 电池供电,超低功耗

  2. 电源待机下,低功耗外设数据采集和传输

  3. 大容量内存,支持RTOS

  4. 电池耗尽下,利用ReRAM快速写入数据保存

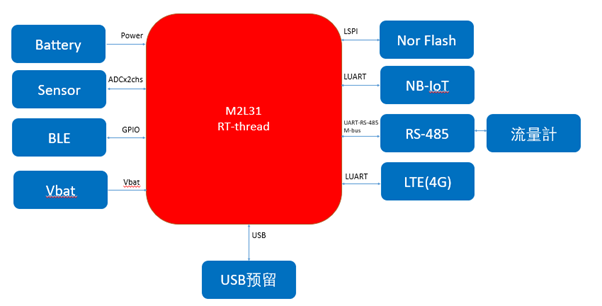

超低功耗智慧水务 RTU 框图

新唐 M2L31 系列特性

1. 超低功耗

在正常运行模式下60 μA/MHz功耗。

在RAM保持,正常电源关闭模式下2 μA功耗。

在深度电源关闭模式下300 nA功耗。

此外,还具备新唐特有的低功耗域中的自动操作模式,便可通过设定低耗电时钟源,透过低功耗串行接口將采集到的数据搬运至低功耗 SRAM 区域,整套过程都不须 CPU 处理器介入以达最省电有效的自动化机制。

2. 独特的的大容量内存

具备ReRAM内存原理上ReRAM 使用电阻作为开关的基础,而不像闪存 (eFlash)一样透过CMOS作为开关。因此M2L31不需要先Page 擦除,写入速度快于闪存 (eFlash)。同时ReRAM Dual bank也支持 OTA。

最高168 KB RAM支持RTOS。

3. 丰富外设

USB 2.0支持 Type-C PD 3.1控制器、

USB 2.0 FS 支持 OTG、

最高2组 CAN FD、

支持EBI接口、

16路电容触摸接口。

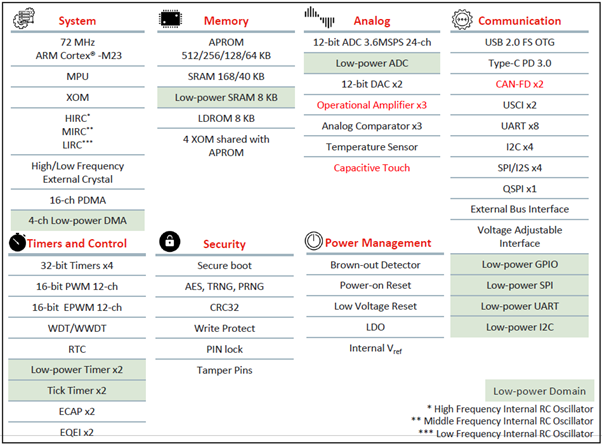

M2L31 内部资源框图 (绿色模块是低功耗外设或资源)

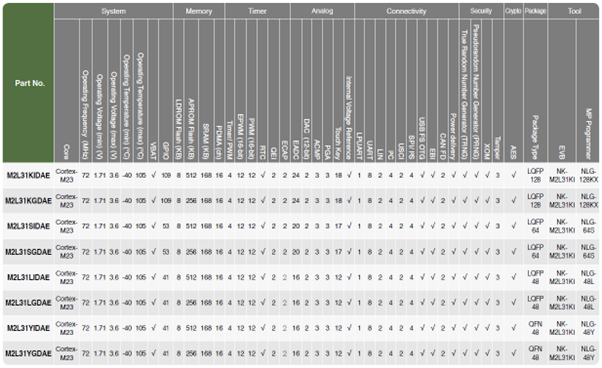

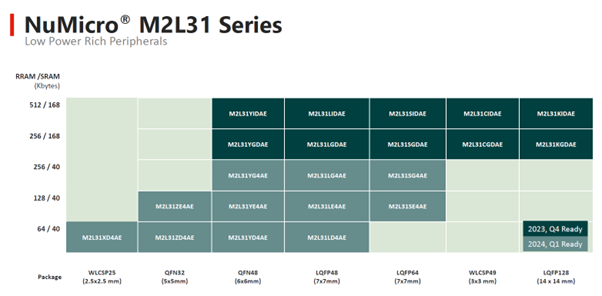

M2L31 产品选型表



来源:新唐MCU
