ST25R100 – ST新一代高性价比NFC读写器芯片：轻松打造智能交互体验

cathy的头像
cathy 发布于：周三, 06/26/2024 - 14:15 ，关键词：

近场通信 (NFC) 技术基于13.56MHz无线通信协议，使用非接触式连接，是推动创新应用, 提升产品用户体验的关键力量。NFC读写器可与智能卡、NFC标签以及支持NFC的设备（如智能手机和消费品）进行通信，还可以为各种小型电池供电器件充电，支持广泛的应用场景。

作为NFC器件的主要提供商，意法半导体齐全的NFC读写器产品助力用户设计和开发高效、安全的非接触式解决方案，适用于所有嵌入式应用（支付、汽车、医疗保健、监控设备等）。

意法半导体ST25R NFC读写器系列产品可支持多种协议，如ISO 14443 Type A和B、ISO 15693、ISO 18092、FeliCa和NFC Forum协议。NFC读写器芯片集成了一个SPI接口，用于与主机微控制器通信。

ST25R产品家族包括高性能NFC通用及EMVCo读写器ST25R3916B, 中端多用途NFC读写器 ST25R3918，以及新进加入的入门级NFC读写器ST25R100。

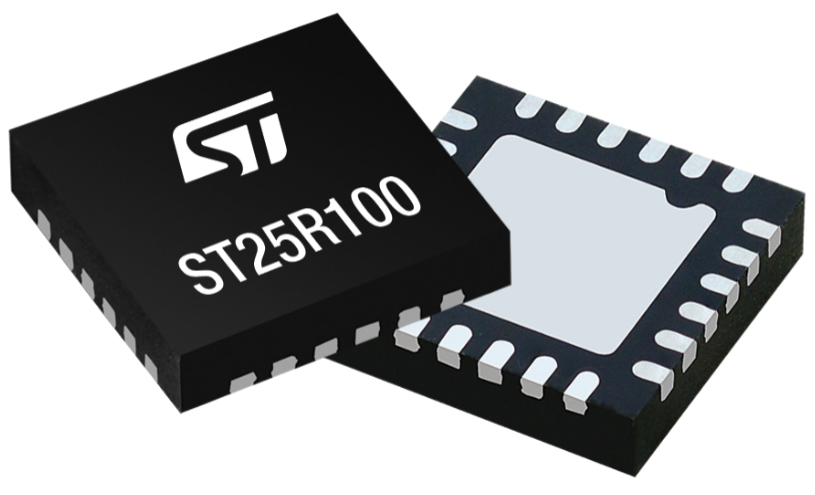

ST25R100 NFC读写器芯片: 出身入门但身手不凡

ST25R100输出功率为0.8 W，具有出色的读距/功耗比，同时采用了全新的感应唤醒技术，低功耗检卡性能大幅提升，非常适合读写器+标签应用方案，以及电池供电等对检卡功耗要求较高的设备应用场景，如智能门锁/门禁、NFC数字钥匙、配件/耗材识别、消费品以及物联网等领域应用。与此同时，4x4mm小巧的封装尺寸和出色的射频性能，能够帮助用户设计出性能优异，尺寸更小的NFC读写器产品。2.png

作为ST25 NFC产品家族的新生力量，ST25R100继承了ST25系列NFC读写器优秀的性能基因，同时也融入了团队对NFC读写器芯片丰富的设计经验和应用理解。

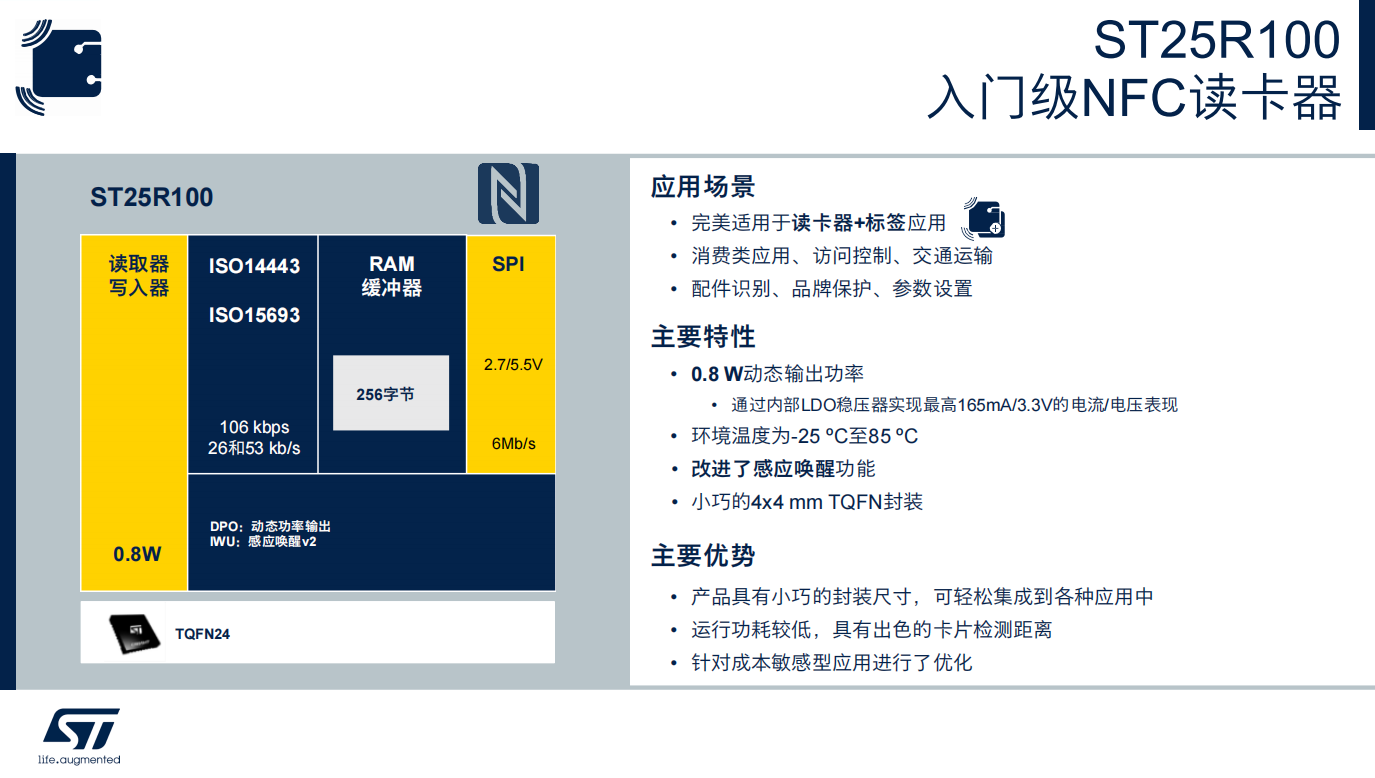

主要特性

  • 协议支持: ISO 14443 A/B，ISO15693

  • 0.8 W动态输出功率

  • 改进的感应式唤醒能力，低功耗检卡性能出色

  • 环境温度为-25 ºC至85 ºC

  • 小巧的4x4 mm TQFN封装

主要优势

  • 提升了射频性能：可在相对高的输出功率下保持高的接收灵敏度，使得读写器可以通过尺寸更小的天线实现理想的读写距离, 从而为复杂天线设计环境的产品提供出色的设计裕度。

  • 提升了低功耗检卡(LPCD)检测性能：改进的感应唤醒性能为低功耗检卡的应用体验带来了质的提升，同时依旧保持了ST25读写器芯片一贯的低功耗特性。

  • DPO动态功率输出：芯片会根据卡片位置自动调整输出功率，以降低功耗并保持场强在规范限制之内，在提高效率的同时满足各种最低/最高场强限制要求。

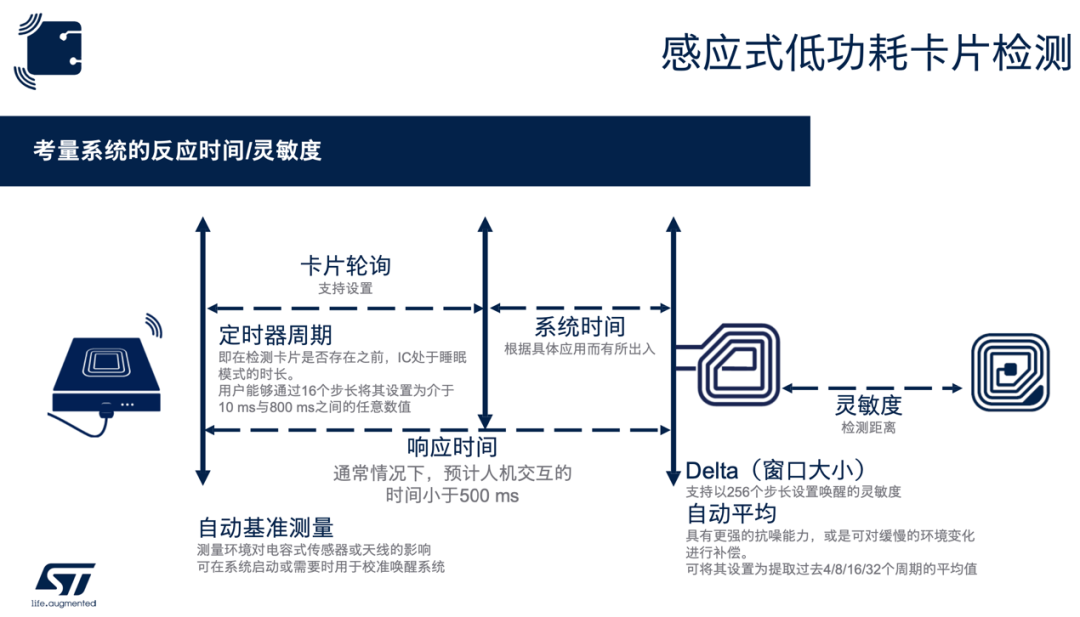

出色的感应唤醒性能

低功耗检卡(LPCD - Low Power Card Detection)技术是降低读写器功耗的利器，被普遍应用于要求低功耗工作的NFC读写设备, 或者避免长时间发射造成设备发热等场景。传统的读写器芯片在低功耗检卡(LPCD)模式下，检卡距离主要受唤醒距离限制，无法达到正常检卡的距离, 从而影响使用体验。


ST25R100在感应唤醒功能上进行了全新升级。支持全面配置的高灵敏度唤醒方案，低功耗检卡距离可以达到正常检卡模式水平，且整体检卡距离表现非常出色。

此外，全新的V2.0版本感应唤醒功能还支持卡片移动检测，将唤醒配置为在卡片接近和/或远离时触发，芯片能够自动检测标签/卡片的接近或移除，无需MCU即可运行唤醒功能，做到绝对的低功耗检卡。

动态功率输出 (DPO)

动态功率输出 (DPO – Dynamic Power Output) 能够自动调整芯片输出功率，使信号场强保持在规范限制之内，以优化效率和读写距离。


ST25R100的动态功率输出具有更大的调整范围和更精细的调整精度，可帮助用户产品轻松通过NFC认证测试。

目标应用场景

ST25R100入门级NFC读写器芯片完美适用于读写器+标签应用、消费类应用、访问控制、交通运输，以及配件识别、品牌保护、参数设置等场景。主要目标市场包括：

  • 医疗保健：实验室设备、医学检查套件、分配器药品及资产管理；

  • 家居自动化：智能设备、计量、智能锁传感、智能家具、访问控制；

  • 美容与生活方式：牙刷、头发与身体护理设备、电子烟、香薰机；

  • 游戏与教育：游戏控制台、小型摆件、桌上游戏、遥控车、玩偶；

  • 厨房与家用电器：搅拌机、真空吸尘器、加湿器智能冰箱、咖啡机；

  • 工具：电钻、砂轮机、高压清洗机圆锯、缓冲机构。


丰富的生态系统

ST为用户提供了丰富的开发资源，以支持用户快速开发出创新的NFC解决方案：

  • 基于STM32 MCU的STEVAL套件，STM32 Nucelo板生态系统，STM32Cube软件生态系统

  • 天线在线设计工具，原理图、BOM、Gerber，应用笔记

  • PC软件工具ST25，MCU驱动程序固件，评估板

  • 文档，e2e社区，网络研讨会，MOOC

同时，ST也致力于打造良好的开发生态，与专业的系统集成商、模组商、天线设计制造商等建立了广泛的伙伴关系，可以快速的为用户集成NFC方案提供所需资源。·

来源：STM32
