武汉芯源半导体CW32F030K8T7在即热式热水器的应用介绍

cathy的头像
cathy 发布于:周三, 06/05/2024 - 17:23 ,关键词:

随着智能家居技术的不断进步,即热式热水器作为现代家庭中的重要组成部分,正逐渐向智能化、节能化方向发展。本方案通过采用武汉芯源半导体的CW32F030系列单片机,以其高性能、超强抗干扰等特性,为即热式热水器的智能化提供了理想的解决方案。

即热式热水器的智能化需求

即热式热水器需要快速响应用户的用水需求,同时保证水温的恒定和安全。智能化的即热式热水器应具备以下特点:

快速加热:能够在短时间内提供所需温度的热水。

温度控制:精确控制出水温度,避免烫伤或能耗浪费。

节能高效:根据用水习惯自动调节功率,减少能源消耗。

安全保护:具备漏电保护、过热保护等安全功能。

CW32F030K8T7在即热式热水器的控制说明

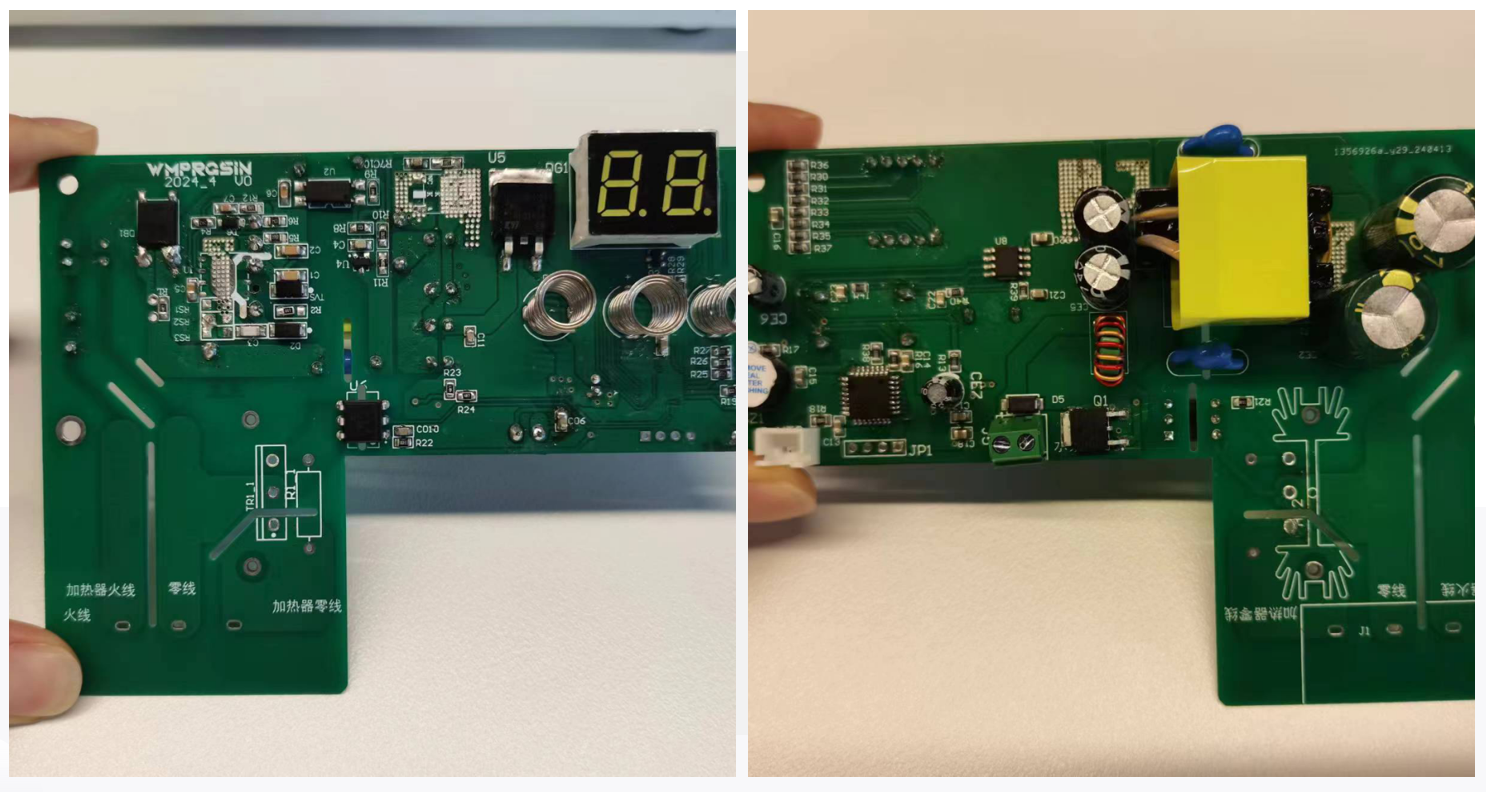

图:CW32F030K8T7在即热式热水器的控制板

1、硬件要求

加热器参数:AC 220V 3KW;

吸水泵参数:DC 12V  功率40W   水压0.8Mpa  水流4L/Min;

2.按键功能说明

2.1:按“+”或“-”键可对设定温度进行设置。每按一次“+”键,数值增加 1;每按一次“-” 键,数值减少1。若持续按住“+”键或“-”键 2 秒钟以上,数码管的数值则以 3/S的频率快速增加或减少,设定完后闪烁显示设定温度,无操作3S后静止显示当前的水温。“+”或“-”键只能单向设置,即:按“+”键只能增加;按“—”键只能减少。

温度设置范围:摄氏温度设置值:25~55℃。(控制精度要求±1℃)

2.2:同时长按“+”“-”键 3—5 秒,关闭加热功能,数码管显示OF;再次同时长按“+”“-” 键3—5 秒,开启加热功能,数码管显示当前水温。长按:消除滤芯清洗报警,同时计时清零。

3.控制要求

3.1 接通电源自检,如果有效,蜂鸣器发出“嘀”的一声,数码管自动显示“--”;

3.2 程序里面有累计运行30小时后滤芯清洗警报功能,长按“+”键 3—5秒,消除滤芯清洗报警故障代码。

3.3 当设置温度高于当前水温时,加热功能开始加热;当水温加热到设定温度后加热功能关闭,吸水功能正常工作。

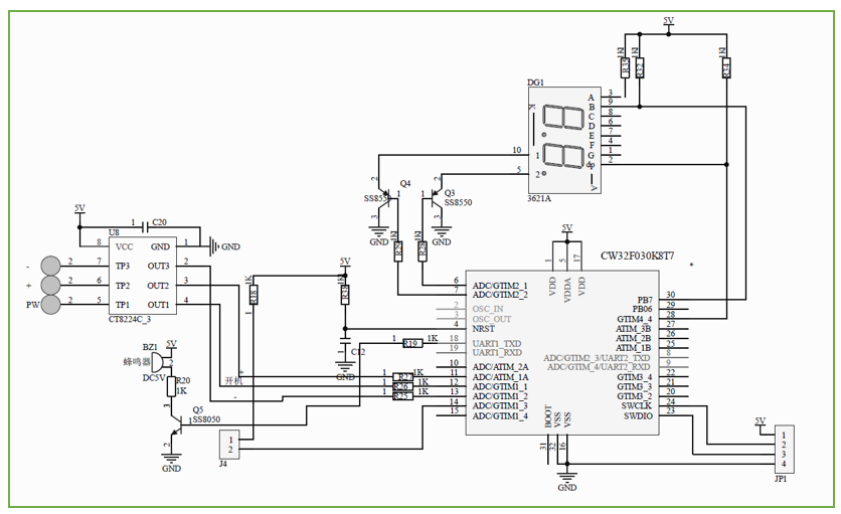

图:CW32F030K8T7在即热式热水器的电路图

CW32F030K8T7在即热式热水器的应用优势

1. 系统特性优异

● ARM® Cortex®-M0+ 内核;最高主频64MHz;

● 工作温度:-40℃ 至 105℃;宽压供电:1.65V 至 5.5V;

CW32F030C8T7基于ARM Cortex-M0+内核,提供高达64MHz的处理速度,能够快速处理加热元件的控制信号,确保热水器能够迅速响应并提供热水。

2.内部资源丰富

●支持25路I/O接口;

●12位高精度ADC,±1 LSB,最高1M SPS转换速度;

●三路低功耗UART,支持小数波特率;

●两路SPI 接口 12 Mbit/s;

●两路I2C 接口 1 Mbit/s;

●16位高级控制定时器,支持6路捕获/比较通道和3对互补PWM输出,死区时间和灵活的同步功能;四组16位通用定时器;三组16位基本定时器;窗口看门狗定时器;独立看门狗定时器;

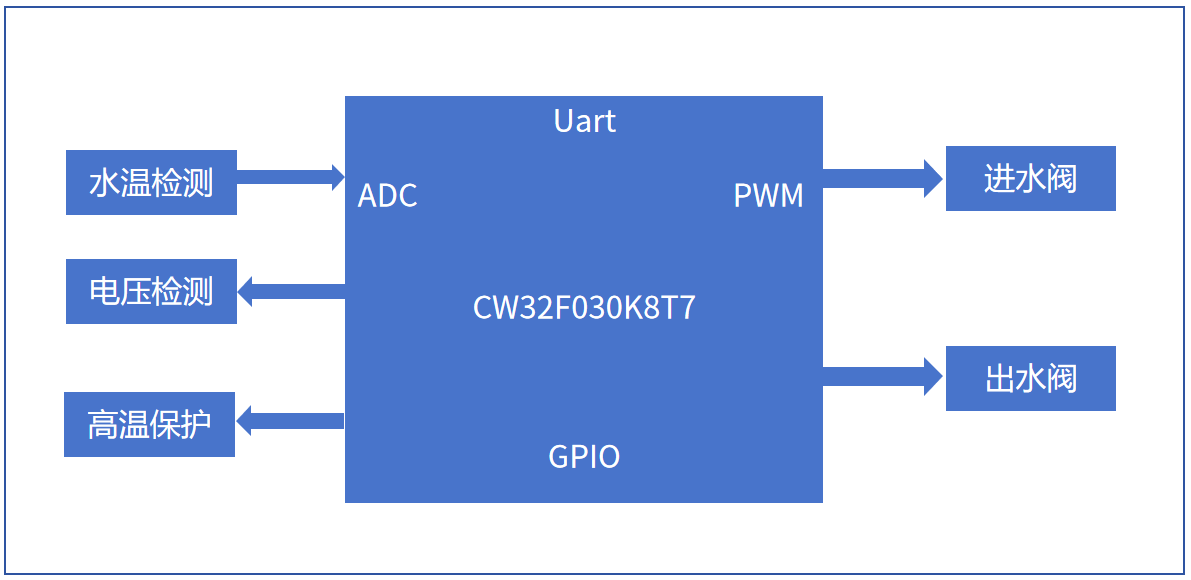

图:CW32F030K8T7在即热式热水器的应用框图

CW32F030C8T7有着丰富的外设接口,配备了多路UART、SPI、I2C等通信接口,同时,其高精度的ADC(模数转换器)可以实时监测水温,实现对温度精确控制,采用高性能的温敏电阻实时采集热水器内水温,将温度信号转变为电压信号送CW32F030C8T7单片机处理后,在数码管进行实时显示。

通过PWM(脉宽调制)信号精确控制加热功率,保证出水温度的恒定。

内置的看门狗定时器和多种安全保护机制,可实现过温保护、干烧保护等,确保即热式热水器在各种异常情况下的安全运行。

3. 超强抗干扰

● HBM ESD 8KV;MM ESD、CDM ESD、Latch up@105℃全面达到JEDEC较高等级;

● EFT 4KV,IEC61000-4-4 Class:4(Power)/4(IO);

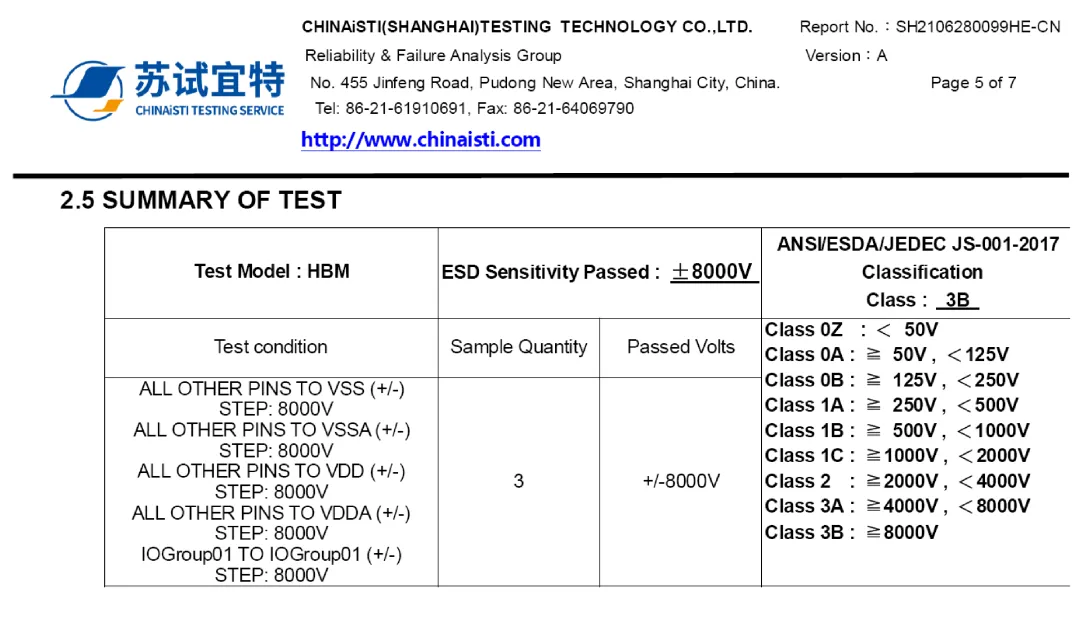

图:截取CW32在苏轼宜特的部分测试报告

关于即热式热水器方案更多详细信息,请联系武汉芯源半导体:18002584030。想了解CW32更多详细信息,请访问官方网站www.whxy.com

来源:武汉芯源半导体
