解决方案 | 基于RA8D1 MIPI DSI实现LVGL显示

cathy的头像
cathy 发布于：周三, 06/05/2024 - 14:34 ，关键词：

该方案使用了瑞萨电子新一代基于Arm Cortex-CM85内核的RA8D1作为控制器，通过MIPI驱动程序和2D引擎加速显示，方案使用了适用于GUI的流行且免费的LVGL，创建了具有视觉吸引力的用户显示界面。

方案介绍

MCU单芯片高清显示控制方案

最高达：CM85 @480MHz

图形处理相关硬件

硬件2D图形加速器，支持Alpha混色，抗锯齿等功能，摄像头接口支持Capture Engine Unit（CEU），使用到的RA8D1外设如下：

  • MIPI DSI

  • 2D绘图引擎 （DRW）

  • SDRAM

  • 用于触摸的I2C

LCD面板

支持1280*720高分辨率

LCD面板颜色格式

24位RGB（RGB888）

支持7寸MIPI接口TFT-LCD

基于LVGL GUI工具

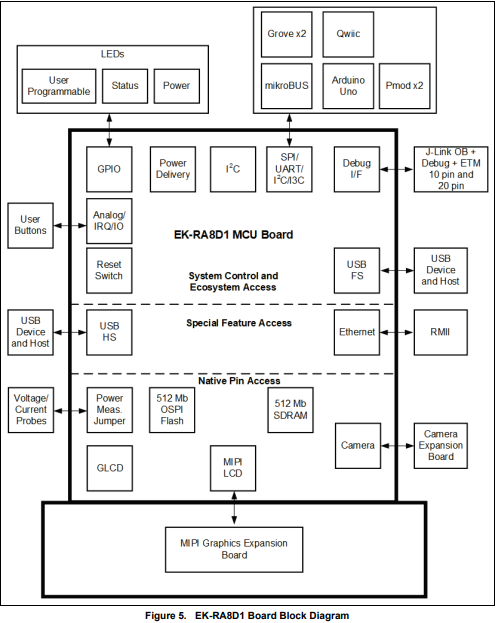

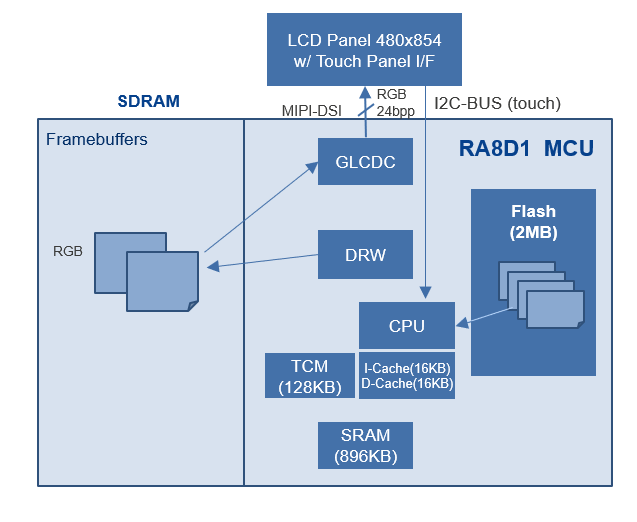

系统框图


方案特点

易于使用

  • 已加入FSP

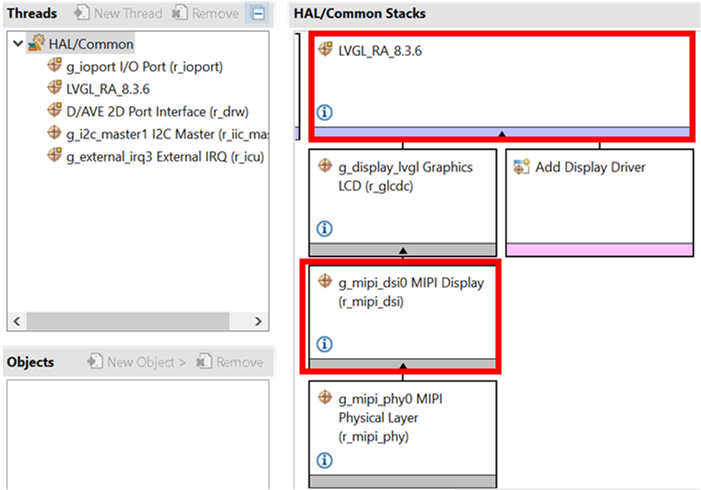

  • 可视化配置

可选LCD驱动器

  • MIPI DSI

  • GLCDC

灵活

  • RA6M3和RA8D1

  • 已选择2D GPU


方案板介绍

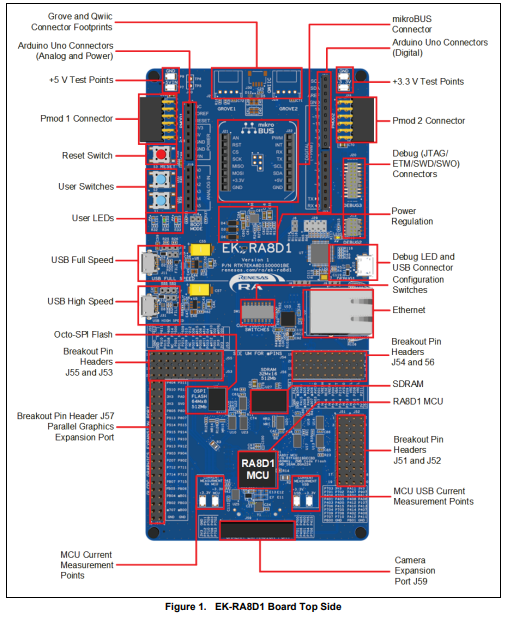

EK-RA8D1评估套件可通过瑞萨电子的灵活软件包（FSP）和e2 studio IDE，帮助用户轻松评估RA8D1 MCU产品组的特性，并开发嵌入式系统应用程序。用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。

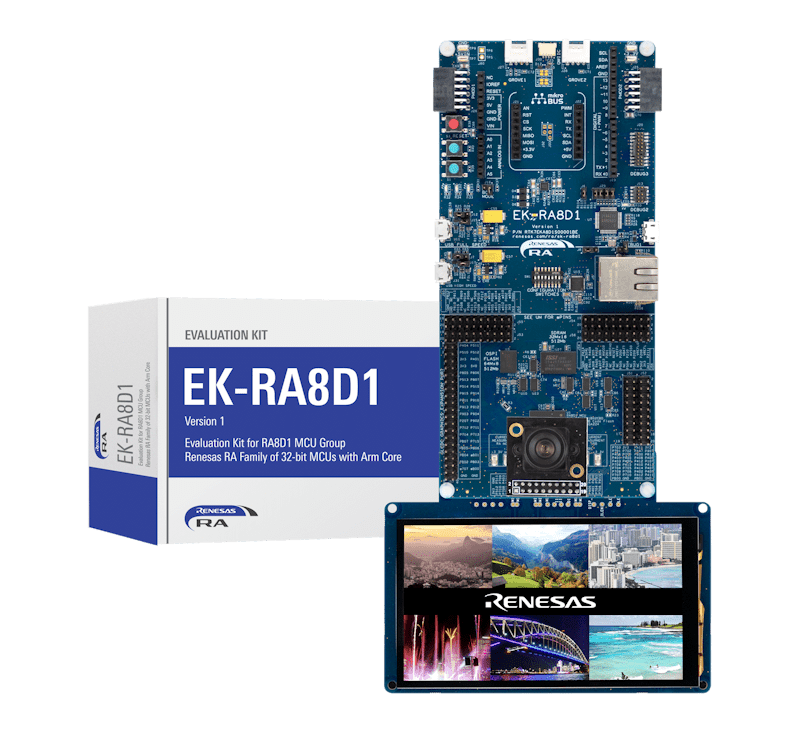

EK-RA8D1

https://www.renesas.cn/cn/zh/products/microcontrollers-microprocessors/ra-cortex-m-mcus/ek-ra8d1-evaluation-kit-ra8d1-mcu-group

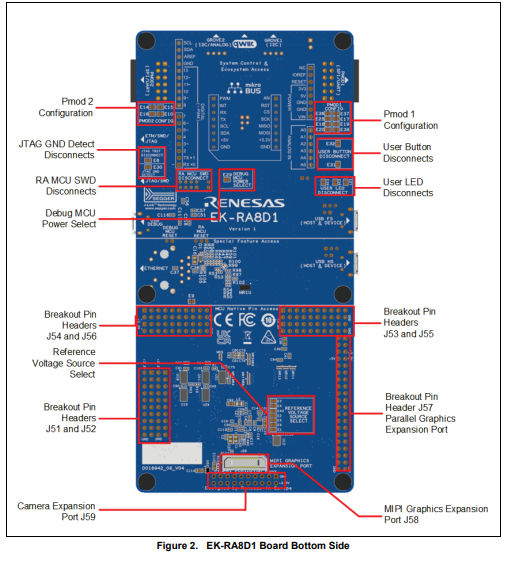

EK-RA8D1套件由三块板组成：EK-RA8D1板采用RA8D1 MCU和片上图形LCD控制器，MIPI图形扩展板采用4.3英寸TFT彩色LCD，带电容式触摸覆盖层，而摄像头扩展板则采用300万像素CMOS图像传感器。





目标应用：工业HMI，各类显示设备

瑞萨电子RA8D1 MCU系列是业界首款基于Arm® Cortex®-M85（CM85）内核的32位图形微控制器（MCU），能够在480 MHz频率下实现超过3000 CoreMark分数的突破性性能，可支持高分辨率显示和视觉AI应用的卓越图形功能。此系列属于通用型MCU器件，适用于工业自动化、家用电器、智能家居、消费品、楼宇/家居自动化和医疗/保健细分市场中的各种高性能和计算密集型应用场景。

RA8D1 MCU集成了高性能CM85内核和大内存，以及丰富的外设集，包括带并行RGB和MIPI-DSI接口的高分辨率TFT-LCD控制器、2D绘图引擎、16位摄像头接口和多个外部内存接口，经过优化可满足各种图形和视觉AI应用的需求。此类MCU采用176引脚和224引脚封装。内置类似Secure Element的功能，搭配先进的加密安全IP、不可变存储、真实安全启动和防篡改保护功能，实现真正安全的物联网。

RA8D1

https://www.renesas.cn/cn/zh/products/microcontrollers-microprocessors/ra-cortex-m-mcus/ra8d1-480-mhz-arm-cortex-m85-based-graphics-microcontroller-helium-and-trustzone

RA8 MCU的核心价值和产品组合



来源：瑞萨嵌入式小百科
