实例分析稳压器PCB布局带来的影响

cathy的头像
cathy 发布于:周二, 05/28/2024 - 11:02 ,关键词:

本文由ADI代理商骏龙科技工程师讲解如何利用LTC1871 升压型开关稳压器的仿真电路来检查开关波形,并观察寄生电感变化时的 PCB 布局。

使用理想模型进行仿真

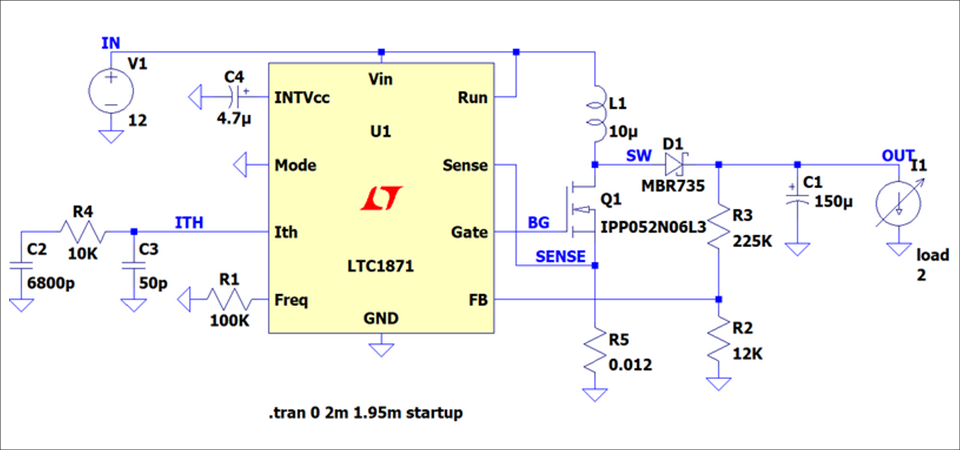

ADI LTC1871 开关稳压器是一款异步升压型转换器,其输出端采用了一个外部 MOSFET 和肖特基二极管,它的 SPICE 模型可用于构建一个输入电压为 1(V)、输出电压为 12(V) 和负载电流为 24(A) 的升压转换器,如下图 (图1) 所示。接下来开始运行仿真以观察每个终端的波形。


图1 LTC1871 升压型转换器电路


LTC1871 开关稳压器仿真结果

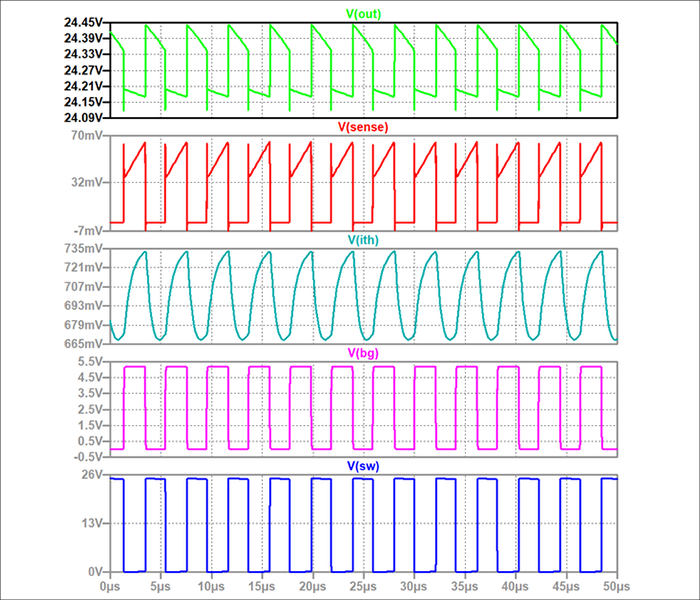

仿真结果如下图 (图2) 所示,从顶部开始分别为:输出波形、SENSE 引脚波形、第 I 个引脚波形、GATE (BG) 引脚波形和开关 (SW) 节点波形。从波形来看它是稳定的,控制引脚 Ith 上的信号是干净的,SENSE 引脚的电压尖峰正常上升,并且开关节点是没有电压尖峰的。但是实际上这个波形与仿真的波形完全不同,开关节点可能会遇到过冲并且 GATE 引脚下冲的情况,这或许会超过 GATE 引脚的最大规格,同样开关节点也可能会下冲并高于最大额定值。在实际应用中,这些情况的不仅会发生,并且可能会因 PCB 布局而加剧。


图2 LTC1871 开关稳压器仿真结果


电路板寄生电感变化时的反应

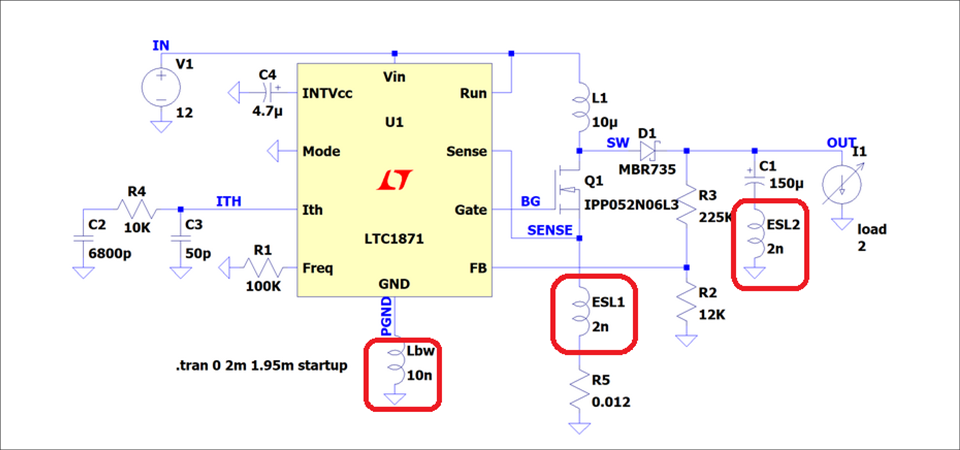

在实际电路中存在寄生元件,例如寄生电感。寄生电感是由元件几何形状和 PCB 布局引起的,由于电流压摆率非常高,与 MOSFET、二极管和输出电容器串联的寄生电感可能存在一些问题,例如高压摆率的电流在这些寄生电感中会产生大电压。如下图 (图3) 红框部分所示为具有附加寄生电感的升压转换器电路,在该电路中首先需要将寄生电感添加到控制器的 GND 引脚,红框以外的寄生电感可省略,因为它们在这次仿真中并不重要。


图3 增加寄生电感的升压转换器电路


寄生电感对输出波形的影响

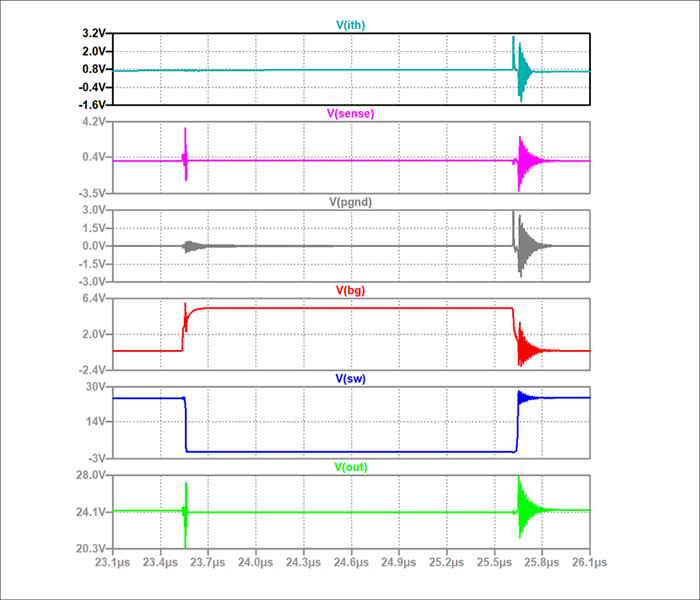

接下来可以查看仿真结果,如下图 (图4) 所示。从图中可以观察受电感影响的输出波形,可以看到有大量的高频振铃。其中第一级的第 I 个控制引脚和第二级的 SENSE 引脚上存在电压尖峰,这些电压尖峰可能会影响到控制器。此外第三级控制器的 PGND 上也有振铃,它会在外部组件和控制器的 GND 之间产生电压差。第四级 GATE 驱动引脚也出现过多振铃,这个振铃可以被有效利用,但它也有可能因为超过栅极引脚的最大额定值并导致故障。


图4 受电感影响的输出波形

通过下图 (图5) 中的放大输出波形图,可以比较直观地看到寄生电感的变化,其中主要问题点是超过控制器引脚的最大额定值。需要注意的是,栅极驱动器的引脚受到振铃的影响后也可能会导致电路问题,所以为了尽量减少这些问题,必须将寄生电感降至最低。在仿真过程中首先需要注意功率 MOSFET 和输出电容器选择低寄生电感的组件,外部功率 MOSFET (IPP052N06L3) 采用 TO-220 和 TO-263 封装,TO-220 封装具有一个约 13mm 长的源极引脚,TO-263 型封装具有一个约 4mm 长的源极引脚。仅考虑长度,TO-220 封装的寄生电感可能比 TO-263 型大 3 倍以上。

为了最小化输出电容器的电感,建议选择表面贴装陶瓷电容器,而不是带引线端子的电容器。此外通过并联陶瓷电容器,可显著降低等效串联电感,为了降低寄生电感,功率 MOSFET、二极管和输出电容应尽可能靠近放置,并用粗短接线连接。


图5 放大输出波形


总结

本文通过理想电路仿真,说明了LTC1871自身的 GND 和外部组件 GND 可以达到均衡,然而在现实中,电路会受各个元件和 PCB 的寄生电感的影响而导致电位摆动,并且从仿真波形图可以看到这些寄生电感效应会导致电源 IC 发生故障。
