基于国民技术N32WB031的Mesh灯控解决方案

cathy的头像
cathy 发布于：周四, 05/23/2024 - 15:40 ，关键词：

SIG Mesh具有协议低功耗、低成本、组网便捷、抗干扰能力强等优点，每个Mesh节点可直接与智能手机相互通讯，Mesh去中心化的组网方式使得物联网每个节点都可以作为操控平台，因此特别适用于智能家居物联网应用场景。此外Mesh采用的信息加密技术保证了物联网传输信息的安全性。

Mesh灯控解决方案采用国民技术新一代高性能、超低功耗的蓝牙5.1芯片N32WB031作为主控芯片，实现语音灯控、APP灯控等功能，并支持亚马逊Alexa直连灯控等功能。国民技术可提供Mesh灯控硬件设计参考和产测方案。

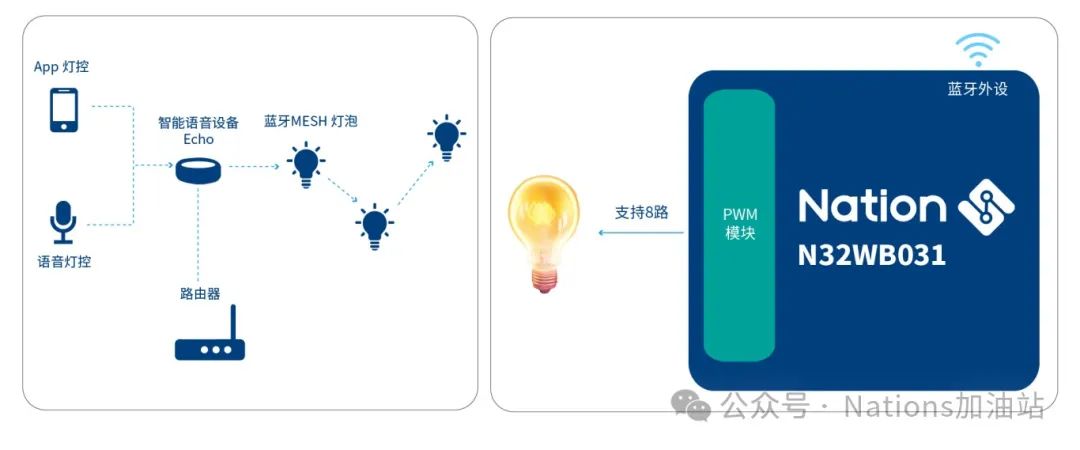

基于N32WB031的Mesh灯控方案

01、方案技术特点

  • 基于N32WB031系列实现的Mesh灯控方案具有如下功能特性：

  • 支持标准SIG Mesh

  • 支持Alexa直连

  • 配网数据预烧录，快速配网

  • 支持Relay、Proxy节点类型

  • 支持8路PWM输出，支持RGB和色温调节

  • 支持OTA空中升级

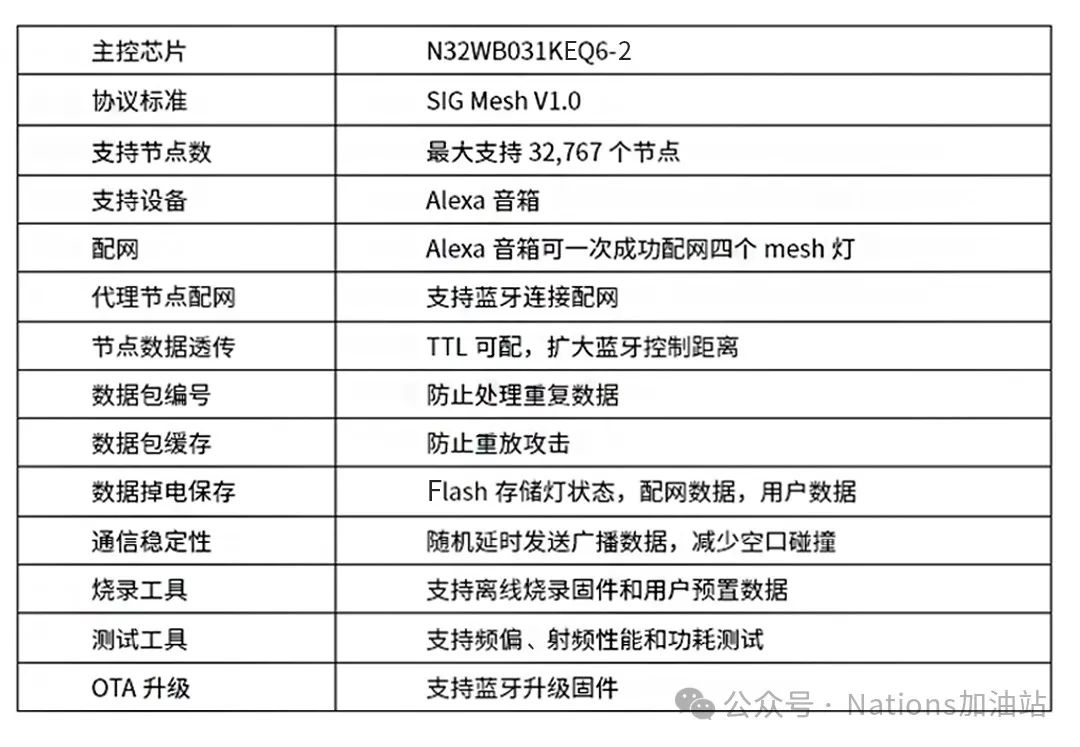

02、方案技术规格


03、N32WB031在Mesh灯控应用中的优势

N32WB031系列蓝牙芯片丰富的资源和出色的性能指标可满足Mesh灯控的各项功能需求，芯片的各项功耗指标显著优于其他方案。

  • 多信道蓝牙广播，减少信道干扰，广播间隙、信道、数据动态配置

  • 优化数据发送时间，减少BLE数据包碰撞机率

  • 大容量节点个数，BLE Mesh支持同网络下最大32,767个节点

  • 高性能射频，增加点对点间通信、控制距离

  • 硬件AES加密，减少加密开销，提高运行效率

  • 配网使用ECC非对称加密，使网络更加安全

  • 具有黑名单机制，密钥更新机制，防重放攻击机制等多种安全机制，可确保网络持续安全可靠

04、N32WB031应用方案开发

N32WB031芯片用于Mesh灯控解决方案开发时，其Mesh协议栈位于ROM，Flash空间几乎都可留给客户程序使用；芯片采用的四线Flash使得代码执行效率高；芯片外设通用，开发简单；Mesh协议栈成熟，目前客户已批量出货。

N32WB031具有丰富的外设接口，在各行业领域用途非常广泛。除了Mesh灯控，N32WB031还可应用于个人储能、BMS，水表、电表、燃气表，以及铁塔、电梯控制等工业与能源应用场景，蓝牙KEY、可穿戴设备、电子烟、电容笔、两轮车报警器、智能门锁、IPCAM、蓝牙语音遥控器、资产标签、电子价签、血压计、按摩仪等金融、消费及健康医疗应用场景，以及洗衣机、干衣机、ETC、无感解锁等家电和汽车周边应用场景。

N32WB031完备的应用开发生态包括开发评估板与开发工具软件等软硬件开发工具，中英文文档资料齐全，包含产品简介、数据手册、用户手册、开发板设计源文件(含原理图/PCB/BOM)、硬件设计指南、 SDK、固件升级使用指南、产品测试报告 (含BQB DID、ROHS报告、手机兼容性报告)。

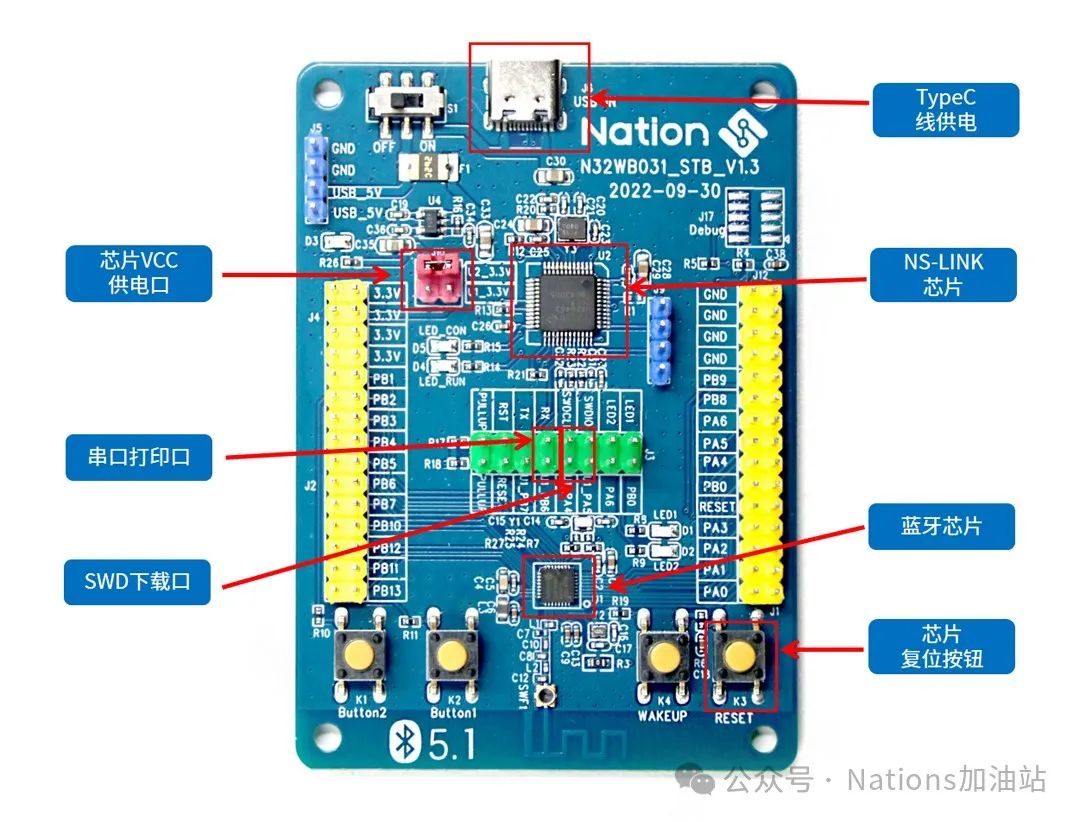

N32WB031_STB_V1.3开发板

N32WB031的SDK开发工具包中还提供有多种开发例程，帮助用户快速上手进行各种应用开发。

SDK (1.3.3版本)提供的开发例程如下：

  • 蓝牙从机(Slave)例程，含3从例程

  • 蓝牙主机(Master)例程，含主从切换、3主、一主一从例程

  • 固件升级例程及配套上位机工具

  • 认证例程 (覆盖BQB测试、FCC/CE/SRRC认证测试)

  • 通用外设例程

N32WB031芯片目前已获得大批量应用，产品开发套件资料可从国民技术官网或资料下载服务器（ftp://download.nationstech.com）下载。国民技术可提供Mesh灯控硬件设计参考和产测方案，更多的详细技术信息，可联系国民技术或各授权代理商获取。

来源：Nations加油站
