新唐 NUC1263 系列产品带给您炫彩的 ARGB 灯控

cathy的头像
cathy 发布于:周二, 04/02/2024 - 10:37 ,关键词:

ARGB科普

ARGB(Addressable-RGB/可寻址RGB)可被看做传统RGB的技术升级。区别在每个灯珠都加入了独立控制IC,从而实现点对点的编程,以产生更多样的组合光效。

WS2812B是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同,每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路,还包含有高精度的内部振荡器和可编程定电流控制部分,有效保证了像素点光的颜色高度一致。

数据协议采用单线归零码的通讯方式,像素点在上电复位以后,DIN端接受从控制器传输过来的数据,首先送过来的24bit数据被第一个像素点提取后,送到像素点内部的数据锁存器,剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点,每经过一个像素点的传输,信号减少24bit。

新唐NUC126x系列产品

NuMicro® NUC126x系列产品基于 Arm® Cortex®-M23 内核,支持 Arm®v8-M 指令集架构(支持除法指令),工作频率高达 72 MHz。内建灯条控制接口(LED Light Strip Interface, LLSI);内建 48 MHz 高速振荡器而无须外挂晶振的USB 2.0 全速外设接口;可运作在 2.5V 至 5.5V 宽工作电压和 -40℃ 至 105℃ 工业温度范围。

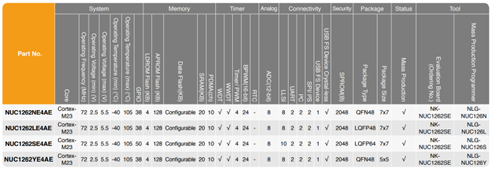

NUC1262系列选型表

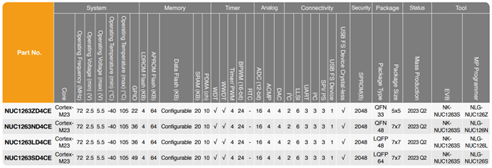

NUC1263系列选型表

新唐NUC126x系列产品具备如下特性,方便ARGB灯效控制。

LLSI接口,简化了ARGB控制逻辑

LLSI接口是新唐NUC126x系列产品内建的LED 灯条控制接口 (LED Light Strip Interface) 。具有如下优势:

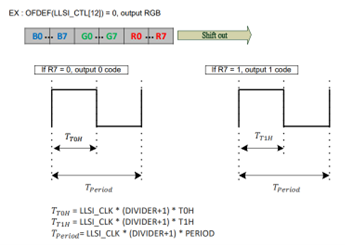

a)逻辑0与1的高低电平时间,可以精确设定;

b)逻辑0与1的高低电平变化输出,由硬件实现;

c)配合PDMA功能,可以提高MCU的效能;

d)比SPI接口模拟方式节约RAM空间使用。

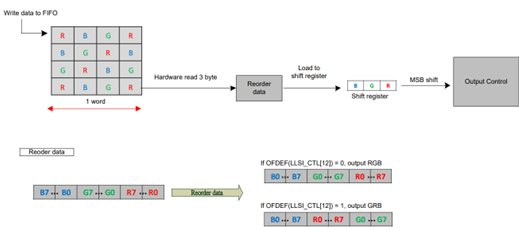

NUC126x系列产品LLSI接口内部逻辑

支持2.5 V ~ 5.5 V供电

WS2812电源电压范围是+3.5V~+5.3V,所以NUC126x支持2.5 V ~ 5.5 V供电更方便。


WS2812 最大额定值

目前我们已经支持多种ARGB灯效例程简化了程序设计,轻松上手

新唐NUC126x系列产品的例程目前支持呼吸灯、跑马灯等多种ARGB灯效。


NUC1262上位机演示软件

接口丰富,方便应用于ARGB灯控相关产品

a)NUC1262 系列产品支持:10通道LLSI接口、24通道PWM接口、1个USB2.0 FS Device接口。

b)NUC1263系列产品支持:6通道LLSI接口、24通道PWM接口、1个USB2.0 FS Device接口、2个I3C slave 接口。


NUC1262 ARGB灯控框图

来源:新唐MCU
