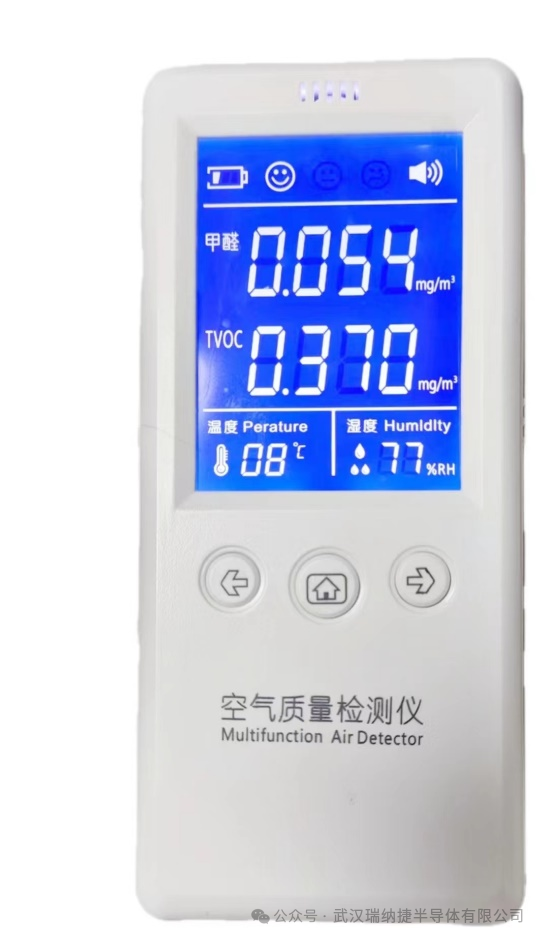

目前室内测甲醛的用的较为广泛的是便携式甲醛检测仪，它使用方法简单，一键开机，几秒内即可实时对空气中的甲醛气体浓度进行检测，当场被测气体达到预设的报警点时，就会自动发出声光报警方式进行提示。
一、应用简介
甲醛检测仪一般多数都是采用电化学传感器原理，通过传感器与被测气体发生反应并产生与气体浓度成正比的电信号来工作，电化学氧化或者还原反应，可以很好精确分辨甲醛气体成分、或者检测甲醛气体浓度。电化学甲醛检测仪原理优点耗电小、寿命长，高灵敏度、线性和重复性好等特点。目前电化学甲醛检测仪是检测有毒有害气体最常见和成熟的检测技术原理之一。
二、应用场景
•用于对象及场景：居家、汽车、办公室、酒店、家具、学校、医院等。
三、方案设计介绍
1、采用RJM32L030作为系统主控制器，检测仪设备在休眠模式下运行时，功耗低至3uA，延长待机功耗。
2、供电方式采用可充电锂电池供电， ADC检测电池电量，电量指示分为3档，100%（电池状态栏满格表示）、50%（电池状态栏两格表示）、25%（电池状态栏一格表示），小于25%时（电池状态栏零格表示）。
3、按键:“à”键，“ß”键，“”键，“ON/OFF”拨动开关。仪器侧面滑动“ON/OFF”键轻松开机，短按“à”键背光灯会常亮。再次短按“à”键背光关闭；短按“ß”键开启蜂鸣器，再次短按关闭蜂鸣器功能；在空气质量好的地方长按“”键，3S进入自校准模式，校准时间为5分钟倒计时，校准结束后，可放置在待检测环境中开始检测甲醛浓度。
4、甲醛传感器，检测室内或密闭空间中空气里的甲醛浓度。
5、温湿度传感器，检测室内或密闭空间中空气里的湿度和温度。
6、LCD 用于显示校准倒计时，蜂鸣器指示，温湿度显示，甲醛浓度值显示，TVOC值，电量指示，带背光控制。
7、蜂鸣器：在校准3分钟倒计时结束时，蜂鸣器发出“嘀”的提示音，当室内或密闭空间中甲醛浓度< 0.08mg/m^3时,屏幕指示；当甲醛浓度在0.08mg/m^3~~0.1mg/m^3时，蜂鸣器发出滴-滴-滴报警，3S间断提示，同时显示；当甲醛浓度>0.1mg/m^3时，连续蜂鸣提示，屏幕同时显示。
8、设备运行3小时后自动进入休眠。
四、方案特点
1.方便携带，适合新装修家中、汽车环境检测。
2.数据准确可靠。
五、MCU主要特性
系统配置 | CPU核 | ARM Cortex-M0+ | |||
最高主频 | 48MHz，默认工作频率24MHz | ||||
GPIO | 多达52个GPIO，可以任意映射外部中断向量 | ||||
Timer | 2个16位通用定时器 2个16位高级定时器，支持输入捕获/输出比较/互补输出的PWM 1个16位低功耗定时器，支持低功耗定时唤醒 | ||||
WDT | 2个看门狗定时器，可产生复位或中断信号， 其中一个支持独立时钟源。 | ||||
内部存储 | Flash | 64Kb | 外设接口 | USART | 6路（支持7816M T=0） |
SRAM | 8Kb | SPI | 2路(主/从) | ||
模拟电路 | ADC | 16ch * 12位 | I2C | 2路(主/从) | |
Vref | 2.4V | LPUART | 1路 | ||
BOR | 欠压复位 | 其它模块 | RTC | 低功耗RTC | |
比较器 | 2ch,可唤醒 | LCD驱动器 | 最大8COM x28SEG | ||
RNG | 1路真随机 | ||||
低功耗模式 | Halt | 0.8uA | CRC | CRC16/CRC32校验 | |
Active-halt | 1uA@3.3V | PVD | 可编程电压检测 | ||
低功耗运行 | 90uA | 电气特性 | 工作电压 | 2.0 – 5.0V | |
高速运行 | <5.5mA@48MHz NOP | 工作温度 | -40 - +105℃ | ||
封装尺寸 | 4种封装形式：TSSOP20L、QFN32、LQFP48、LQFP64 | ||||
来源：武汉瑞纳捷半导体有限公司
