基于CW32F030C8的低压无刷风机无感控制器

cathy 发布于：周三, 02/21/2024 - 17:12 ，关键词：

1、产品概述

低压鼓风机是一种高效、稳定的鼓风设备，广泛应用于工业生产中。它采用了离心风机的原理，通过叶轮的高速旋转产生气流。不同于传统的鼓风机，低压鼓风机的叶轮是中空的，可以实现气体的无脉动压入。叶轮的设计使得空气在进入和离开时形成一个恰到好处的压力均衡，从而保证了稳定的鼓风效果。

低压鼓风机在运行过程中能够保持较低的振动和噪音，经过精密设计和严格质量控制，具备出色的稳定性和可靠性。它适用于各种工业应用场景，可以广泛用于风机、排液、燃料燃烧等领域，并满足不同工艺对压力和流量的需求。

本方案介绍的是一款基于CW32的低压风机控制器，重点介绍了它的功能、参数、硬件组成、方案设计、故障定义等等。该控制器适用于各类低压风机的速度控制，具有高精度、低噪音、高效率等特点。

2、功能特点

低压风机具有许多功能特点，以下是低压风机的主要特点：

1. 高效稳定：低压风机采用先进的设计理念，具有较高的效率，能够在较低的能耗下实现高效的通风效果。同时，由于其结构简单、维护方便，使得其运行稳定可靠。

2. 低噪音：由于低压风机设计时考虑到了噪音控制，因此在运行时产生的噪音相对较低。这使得低压风机非常适合在需要保持安静环境的场所使用，如医院、实验室和办公室等。

3. 能耗低：低压风机的能耗较低，通常只有传统压缩机的三分之一甚至更低。这有助于降低能源消耗和运行成本。

4. 安装维护方便：低压风机安装方便，可以方便地安装在墙壁或其他结构上，不需要占用太多空间。同时，低压风机的维护简单，使用者可以方便地进行日常维护和保养。

5. 应用范围广：低压风机适用于许多领域，如通风、空调、净化等。它可以用于输送空气和烟气等气体，为工业生产和日常生活提供良好的通风环境。

总之，低压风机具有高效稳定、低噪音、低能耗、安装维护方便和应用范围广等特点。这些特点使得低压风机成为一种理想的通风设备，广泛应用于各种场所和领域。

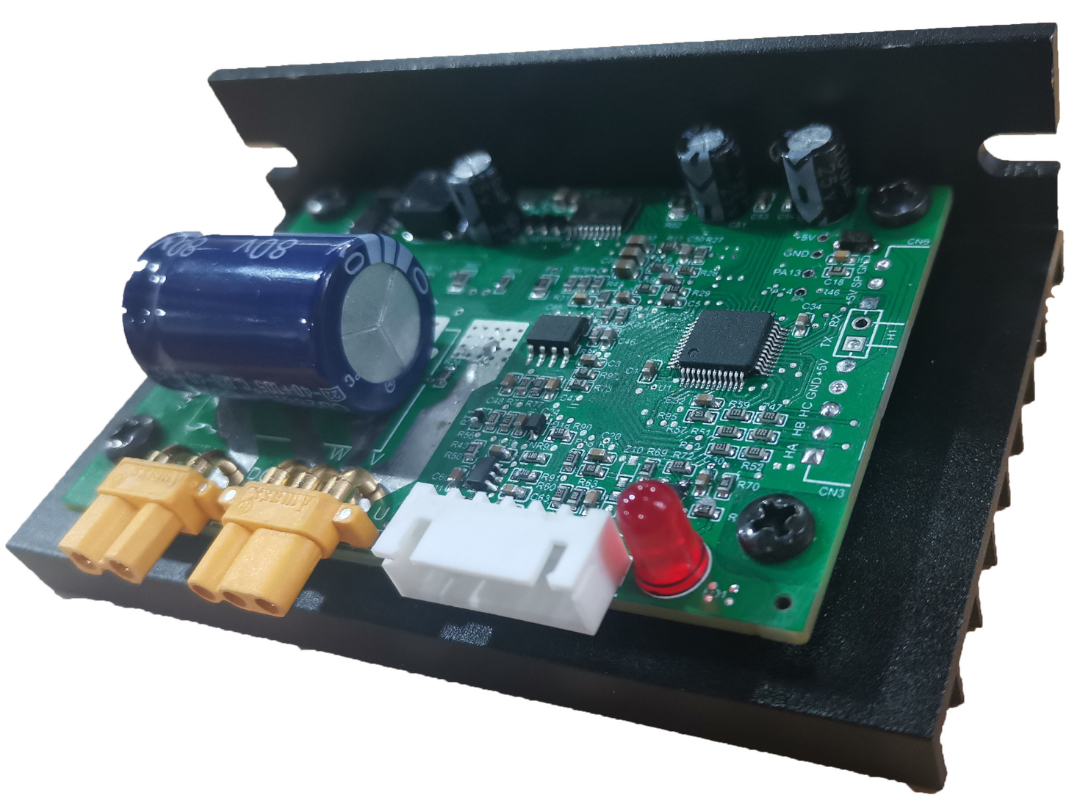

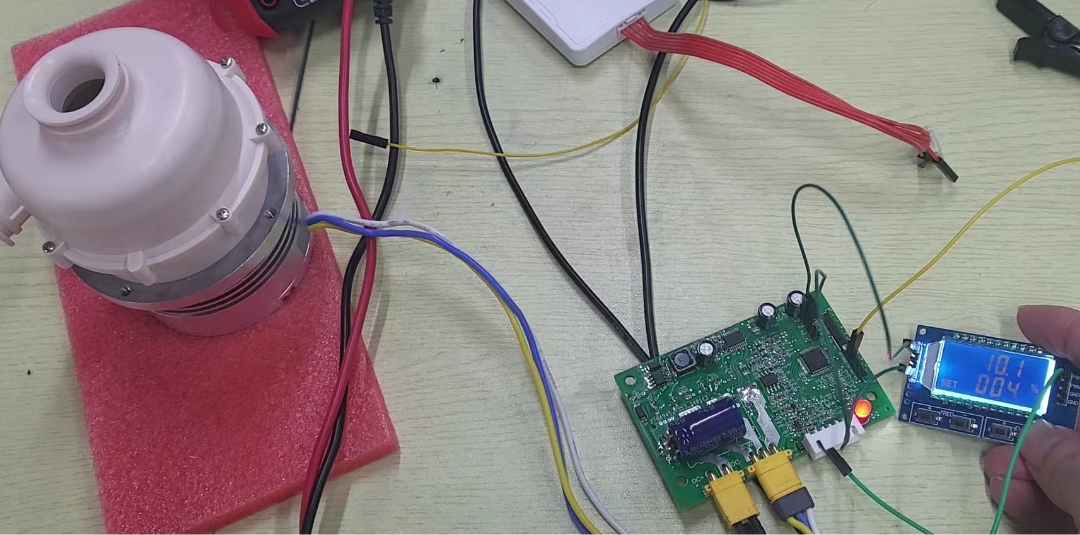

3、风机驱动实物图

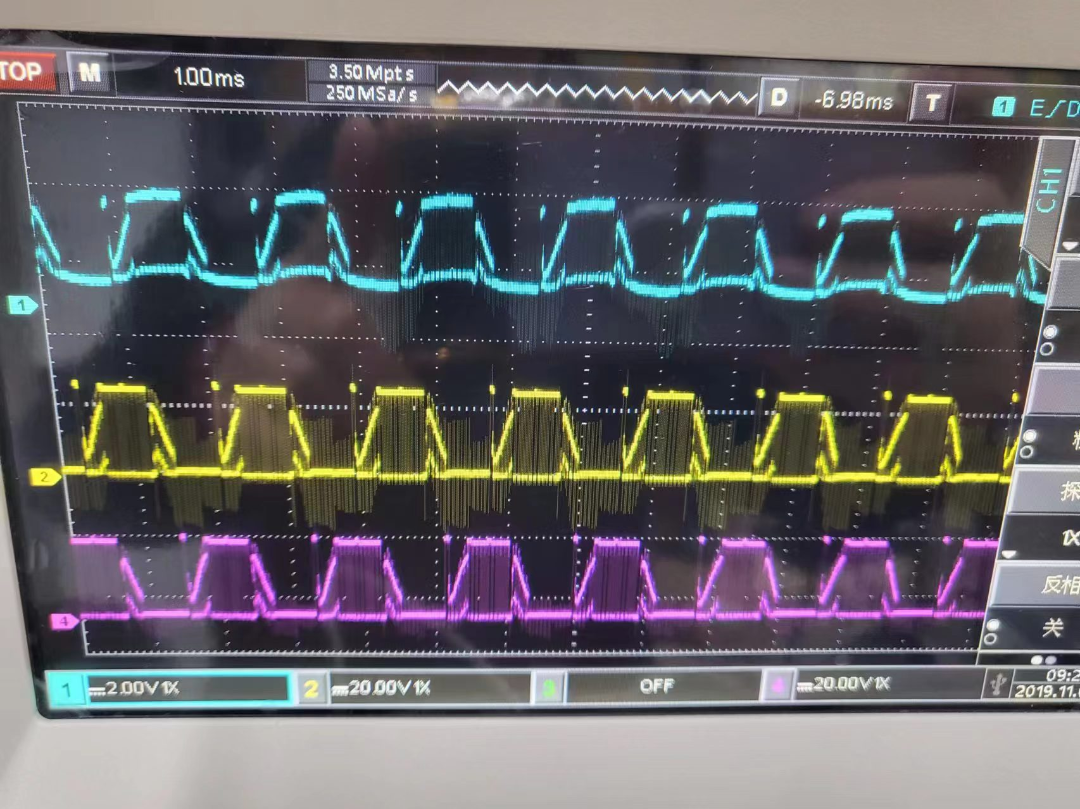

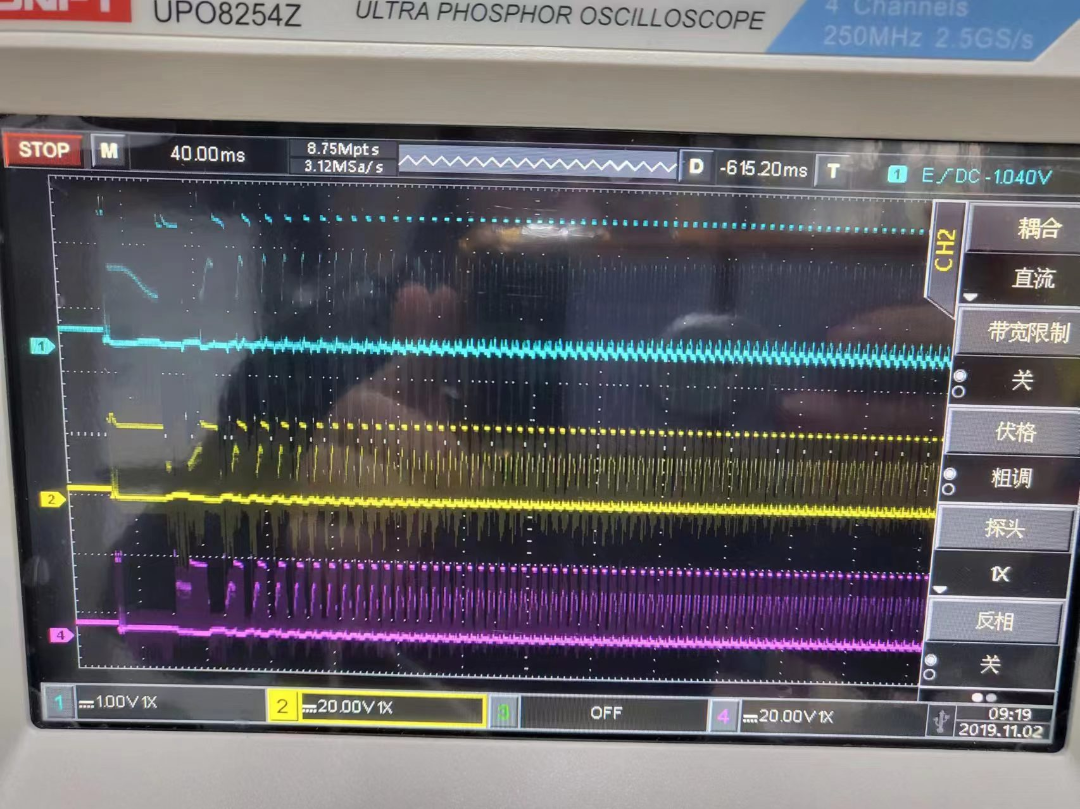

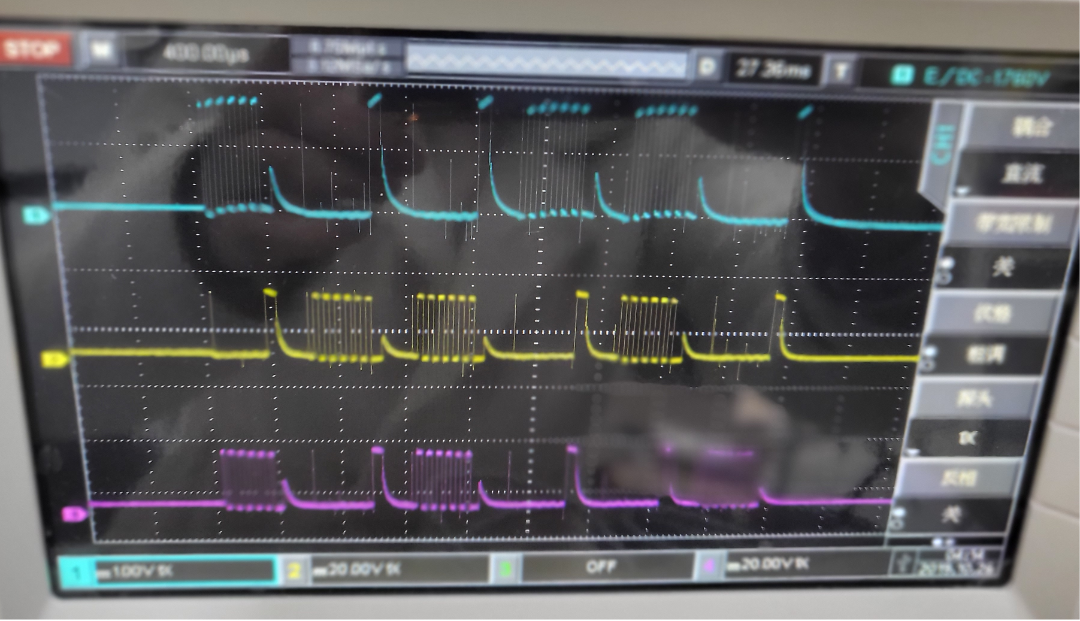

4、驱动器功能描述

驱动器通过使能控制端启停电机，通过调速接口控制风机无级调速、通过方向控制端口控制电机正反运转。支持宽电压工作范围：8-60V，工作电流17A，最大输出功率500W。具有顺风接转功能、过温保护等功能。

另外，驱动器还具有故障自恢复功能。在系统发生3次故障后，需断电重启。在电流、电压、温度故障发生时，如果故障消除，5S后自动重启。

控制端口定义如下:

5V：配合10K电位器使用，5V、VSR和GND，也可以直接配合VSR实现开机全速。
速度控制VSR：通过VSR接口进行调速输入。接受调速电压0-5V（0.18V启动），PWM脉冲调速（频率10KHZ, 5V, 0%-100%）
GND：控制信号负极，可配合VSR,END使用。
使能控制EN：通过EN接口控制电机的启动和停止。配合GND，在授受调速信号时，可控制启动与停止。连接GND时，停止。断开GND时，运行。
方向控制DR：通过DR接口控制电机运转方向控制。与GND短接时，反转。
速度输出FG：通过FG接口输出速度信号。电机速度脉冲输出，用于转速计算。当极对数为P时，每转一圈输出P个脉冲。电机转速（RPM）=输出脉冲频率*60/极对数。使用时，需要10K上拉电阻至5V。

5、参数列表

1. 电压范围：8-60V。

2. 电流范围：最大工作电流不超过17A。

3. 工作温度：-20度~85度，湿度：最大85%

4. 支持的BLDC电机最大转速：1对极7W转。

5. 调速范围：0-100%额定转速连续可调。

6. 启动时间：0至最大速<1S.（可根据需要调整）

7. 保护功能：过流17A保护、过压65V保护（可根据需要调整）、欠压8V保护（可根据需要调整）、过温85度保护等、限流45A保护。

6、方案主控芯片

该方案基于CW32F030C8T6主控。

CW32F030C8T6内核：ARM® Cortex®-M0+、最高主频64MHz、工作温度：-40℃ 至 105℃、工作电压：1.65V至5.5V、最大64K字节 FLASH，数据保持25年@85℃、最大 8K 字节 RAM。
