雅特力AT32WB415直接测试模式入门指南

cathy的头像
cathy 发布于：周一, 01/22/2024 - 17:37 ，关键词：

DTM操作说明

资源准备

1) 硬件环境：
  • AT-START-WB415
  • MT8852B

2) 软件环境：

SourceCode\projects\ble_app_gatt

软件设计

本范例不推荐用户修改，直接下载程序即可使用

测试流程

1. 将测试程序编译后刻录到AT-START-WB415上

2. 连接AT-START-WB415上的RF SMA接头以及UART 2(P16, P17)到MT8852B(UART baud rate = 115200), 电源可以由UART2提供或是AT-START上的VDD

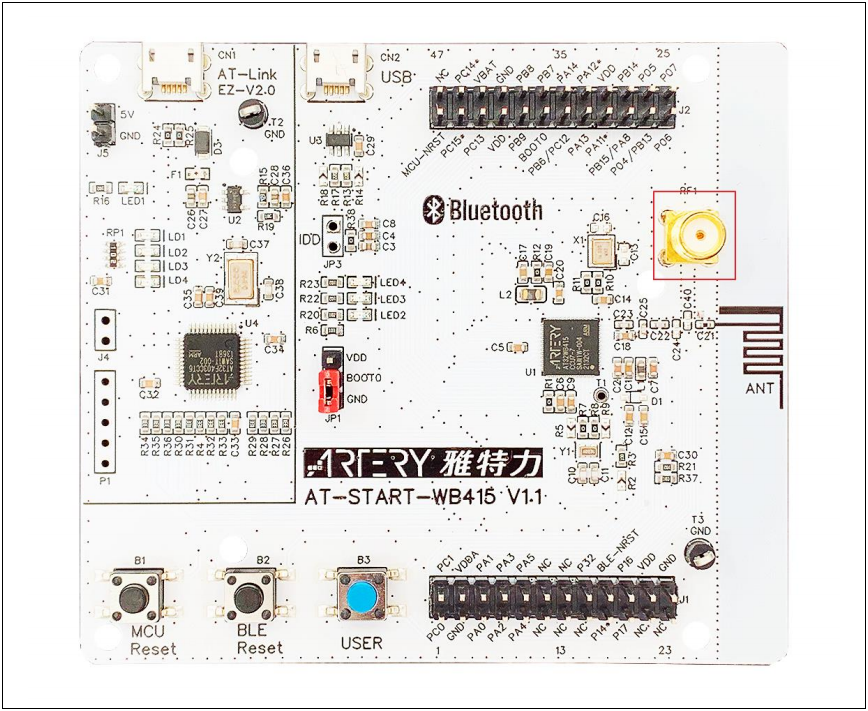

图1. AT-START-WB415上的SMA接头

3. 打开MT8852B BLE测试项目时，先选EUT addr进入EUT BT Address页

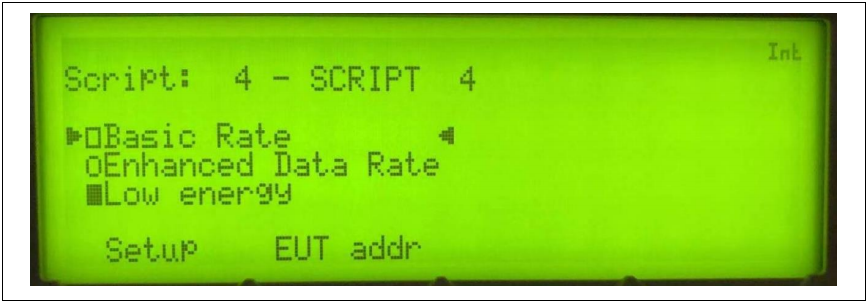

图2. 进入EUT BT Address页面

4. 进入EUT BT Address页面，按选Update读取EUT Address

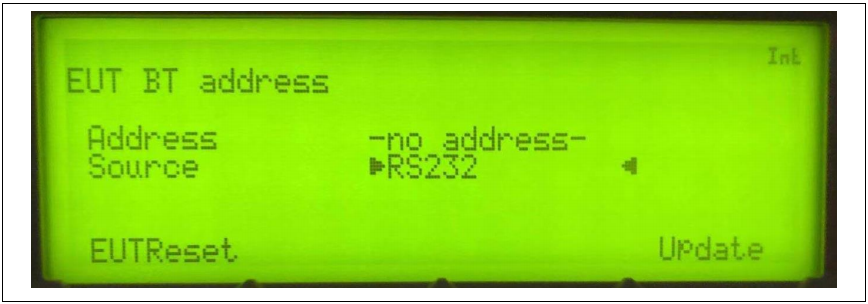

图3. 选择Update

5. 得到Address后再按MT8852B上的按键(RUN)开始测试

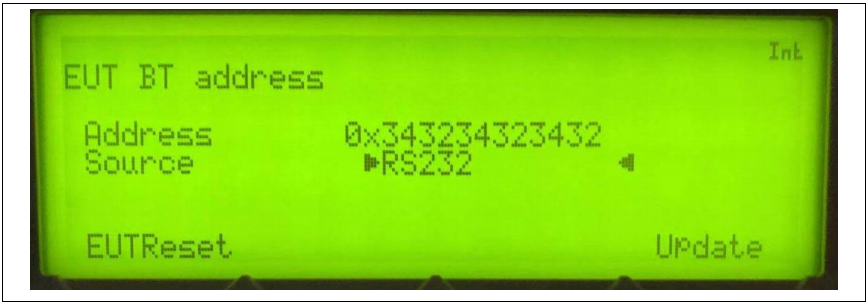

图4. 确认得到地址后开始测试

6. 等待测试项目完成，过程画面如下

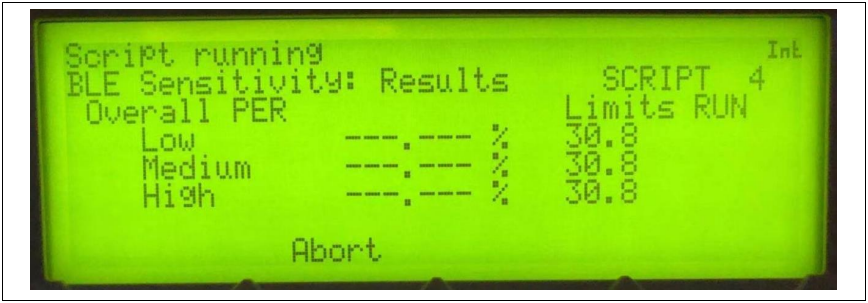

图5. 测试过程画面

7. 测试完成，可以透过选单去得知各项数据及结果

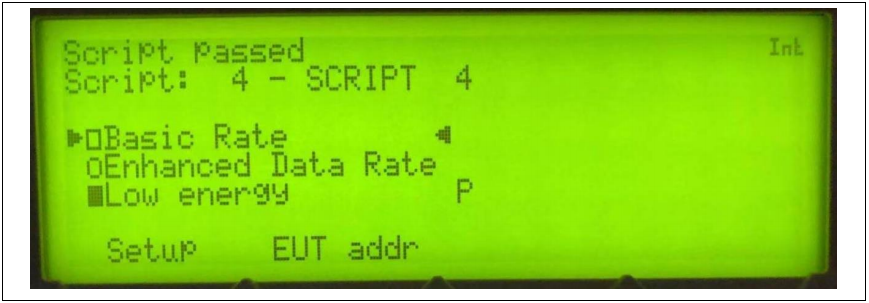

图6. 测试完成

来源：AT32 MCU 雅特力科技
