随着自驾游、野营等户外活动的兴起，现代年轻消费者对户外电子设备以及应急备用电源需求日益增加。随身携带的电源功能也从原有的为电子数码设备充电，扩展到了为车载电器或小功率家电充电，也因此，可靠的户外电源成了各类户外活动不可或缺的设备。此外，户外电源还经常用于航拍摄影、移动办公、应急充电、应急救灾、医疗抢险等场景，拥有广阔市场前景。
极海户外电源应用方案采用了三颗APM32F030系列MCU芯片，协同实现对方案显示面板及功率板的驱动控制，并配置了多种保护功能及智能LCD屏显交互功能，支持多种接口连接，可提供安全稳定的充放电性能。
极海APM32F030户外电源应用方案介绍：
采用隔离型DC-DC升压电路纯正弦波输出，采用推挽谐振变换结构；
推挽级无漏感吸收回路额定500W功率；
支持DC 21V~27±0.5V充电、以及高达300W输入功率的PV太阳能板充电，可实现更长的户外续航时间；
输出电压：220VAC±1%，额定输出电流：2.5A，输出频率：50Hz±0.1Hz；
配置智能LCD屏显，可以显示实时工作状态，并配合实现异常报警；
具备3个USB-A充电接口，其中12V的输出接口，支持12V车载充电；
具备开机软启动输出逆变保护，直流母线电压过压和欠压保护，输出过载保护，输出过流保护，PCB过温保护，IGBT过温保护以及输出短路保护等功能。

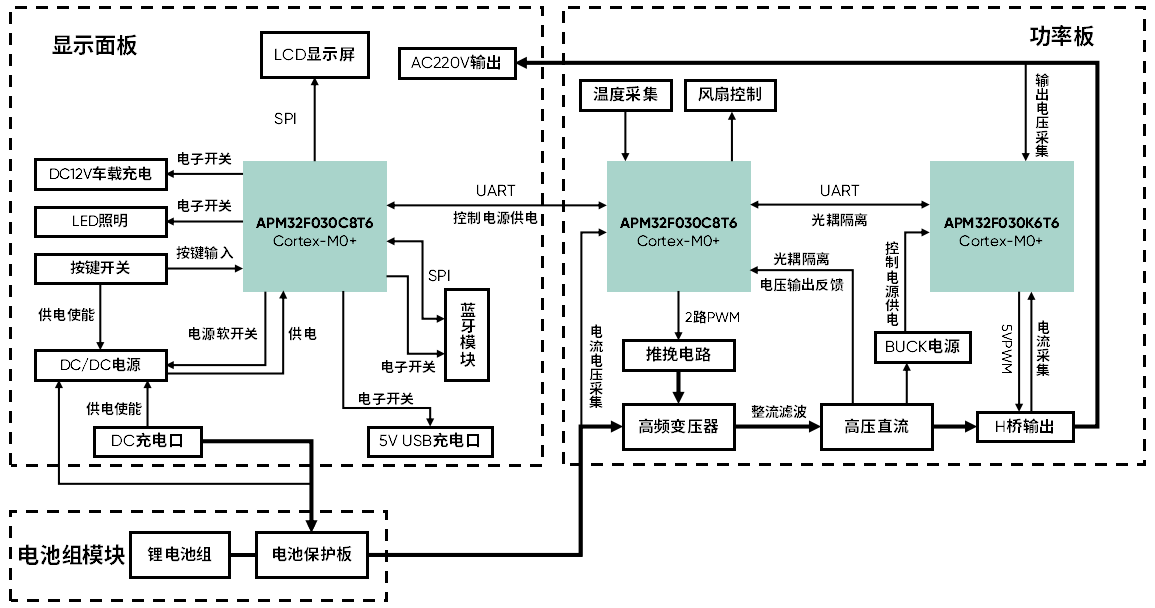

极海APM32F030户外电源方案框图
极海APM32F030芯片介绍：
极海APM32F030系列工业级基础热门型MCU，采用Arm® Cortex®-M0+内核，工作主频48MHz；
内置2路PWM输出的定时器连接驱动电路和功率管实现推挽谐振输出控制；
16路12-bitADC，可实现电池电压和电流实时采样需求，配合外部运放，可获得更稳定的电流环控制及母线电压欠压/过压/过流/过载等保护功能；
集成SPI/I2C/USART等外设接口，可实现与多种外部器件的通讯要求，满足更广泛的设计应用需求。
近年来，旅游业的复苏以及抗洪救灾、消防抢险等领域对便携式储能设备的需求在不断增加。为了满足全面电子化时代的多元化市场需求，极海将不断扩展产品线，推出更丰富的产品组合，同时，还可提供技术文档手册、SDK例程、DEMO板、调试量产工具等技术支持服务，助力客户最大程度简化设计，快速完成产品开发。
来源：Geehy极海半导体
