瑞纳捷RJM8L003入门使用指南

cathy的头像
cathy 发布于:周四, 12/28/2023 - 11:47 ,关键词:

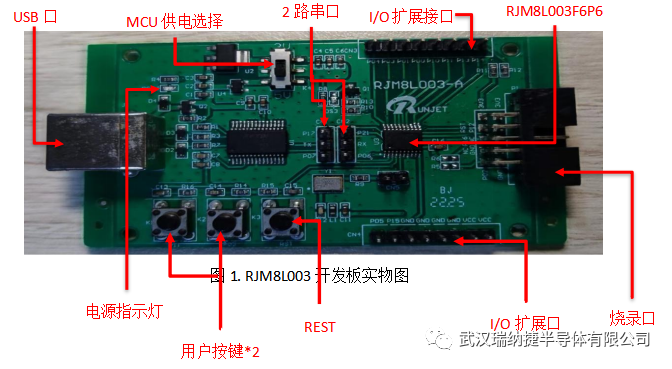

一、开发板介绍

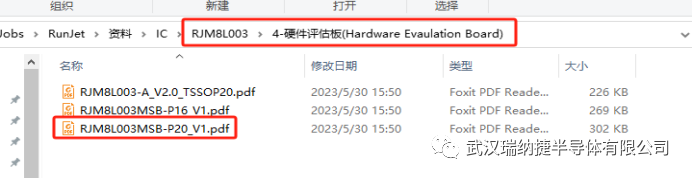

1.开发板原理图详情,请查看《RJM8L003MSB-P20_V1.pdf》,存放路径为RJM8L003资料包RJM8L003\4-硬件评估板(Hardware Evaulation Board)。


图2. RJM8L003开发板原理图文档

2.RJM8L003规格书,详细描述参考《RJM8L003系列_数据手册_V1.3.pdf》,存放路径为RJM8L003\2-数据手册。

3.RJM8L1003用书手册,详细描述参考《RJM8L003系列_用户手册_V1.3.pdf》,存放路径为:RJM8L003\3-用户手册。

二、烧录工具及软件

1、RJM8LPR烧录器;

2、烧录器USB线;

3、开发板的烧录口与RJM8LPR烧录器连接线。

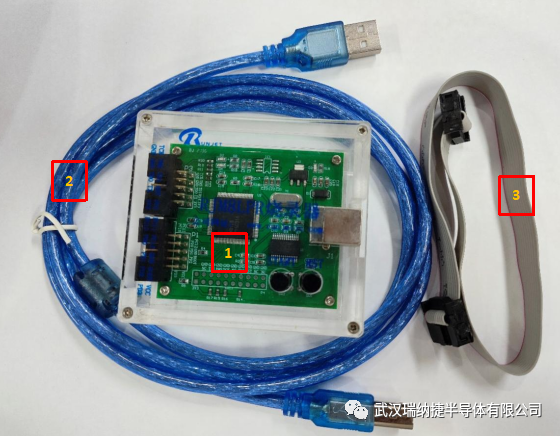

图3.烧录器及连接线材

①RJ烧录器的使用说明请参考《RJM8LPR-00B-烧录器使用说明书_V2.6.pdf》,存放路径为RJM8L003\8-工具(Tools)\RJM8LPR_00B(一拖一简易烧录器)解压后 RJM8LPR_00B(一拖一简易烧录器)\新版烧录器上位机软件及烧录器固件\RJM8LPR-00B-烧录器使用说明书_V2.6.pdf。

注意:请使用新版烧录器上位机软件进行项目调试与烧录。

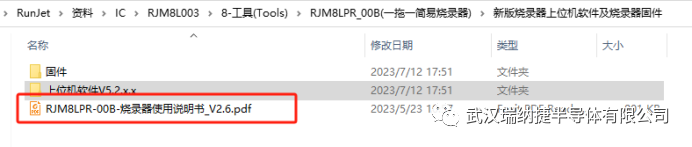

图4.烧录器使用说明书

②RJ烧录器的上位机软件,存放路径为RJM8L003\8-工具(Tools) \RJM8LPR_00B (一拖一简易烧录器)解压后 RJM8L003\8-工具(Tools)\RJM8LPR_00B(一拖一简易烧录器)\新版烧录器上位机软件及烧录器固件\上位机软件V5.2.x.x。

③RJ烧录器上位机软件的安装方法,请参考《51烧录工具V5.2.0.0安装说明.doc》,存放路径为RJM8L003\8-工具(Tools) \RJM8LPR_00B (一拖一简易烧录器)解压后RJM8L003\8-工具(Tools)\ RJM8LPR_00B (一拖一简易烧录器)\新版烧录器上位机软件及烧录器固件\上位机软件V5.2.x.x。


图5.烧录器上位机软件

④RJ烧录器的固件,存放路径为RJM8L003\8-工具(Tools\RJM8LPR_00B  (一拖一简易烧录器))\新版烧录器上位机软件及烧录器固件\固件。

⑤RJ烧录器的固件更新工具及说明文档,存放路径RJM8L003\8-工具(Tools)\ RJM8LPR_00B (一拖一简易烧录器)\烧录器STM32固件更新工具。

注意:优先使用新版本烧录器固件。


图6.烧录器固件更新工具

⑥RJ量产烧录器RJM8HPR-00B(一拖一FPGA烧录器)详细说明,请参考《RJM8HPR-00B-烧录器使用说明V2.7.pdf》,存放路径为RJM8L003\8-工具(Tools)\RJM8HPR-00B(一拖一FPGA烧录器)。⑦RJ量产烧录器RJM8HPR-00C(一拖一FPGA烧录器)详细说明,请参考《RJM8HPR-00C烧录器使用说明V2.5.pdf》,存放路径为RJM8L003\8-工具(Tools)\RJM8HPR-00C(一拖四FPGA烧录器)\RJM8HPR-00C(一拖四FPGA烧录器)。

三、RJ003开发环境

1、使用环境搭建

①RJM8L003使用的是Keil C51 开发环境。用户安装好开发软件后首先要对进行调试环境进行搭建,详细说明参考《JTAG调试使用环境搭建-51核.pdf》,存放路径为RJM8L003\8-工具(Tools)。

②Keil_C51编译链接补丁文件,存放路径RJM8L003\8-工具(Tools)\ Keil_C51编译链接补丁.rar解压后RJM8L003\8-工具(Tools)\ Keil_C51编译链接补丁。

③FT232驱动文件及安装,安装说明参考《RJM8L003开发环境使用说明_v2.0.pdf》对应的描述,存放路径RJM8L003\8-工具(Tools)\ FT232驱动_CDM v2.12.28 WHQL Certified.zip  解压后 RJM8L003\8-工具(Tools)\ FT232驱动_CDM v2.12.28 WHQL Certified。

2、工程模板介绍

RJM8L003的资料包中创建了Keil_c51的模板工程,存放路径为RJM8L003\5-软件开发套件(Software Development Kit)\ RJM8L003_DEMO&LIB_v1.4.rar 解压后 RJM8L003\5-软件开发套件(Software DevelopmentKit)\rjm8l003_project_template_v1.4,打开对应工程的文件夹并点击工程文件即可打开模板工程,如下是Keil_C51工程示例:


图7. Keil_C51工程示例

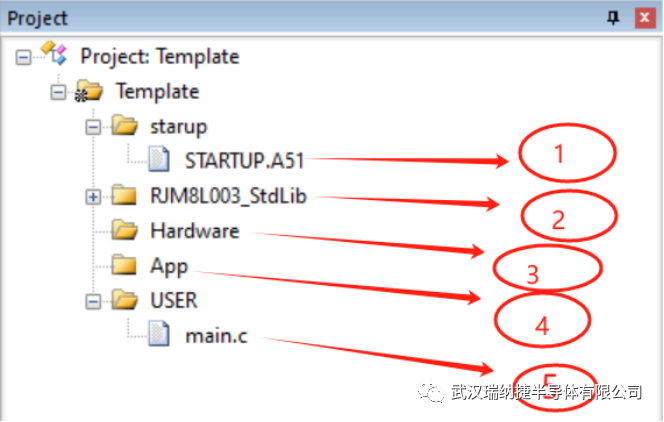

3、工程内容添加描述如下:

①STARTUP.A51启动文件;

②RJM8L003_StdLib标准库;

③Hardware添加各种外设驱动到此目录下;

④APP应用层代码添加到此目录下;

⑤main.c模板工程的主代码文件。

除了template外,SDK还按照外设分类,提供了大量的examples示例代码供用户参考,用户只需直接打开即可,存放路径为RJM8L003\5-软件开发套件(Software Development Kit)\1.RJM8L003_DEMO_V1.4。另外还有相关开发应用笔记(ApNote)及开发指南说明文档供开发者使用,便于快速熟悉芯片,存放路径 RJM8L003\6-应用笔记(Application Note)。

4、资料下载

RJM8L003 下载链接: https://pan.baidu.com/s/1FUHQAs_ZY24kOU69b0WF9Q?pwd=c42p

提取码: c42p

来源:武汉瑞纳捷半导体有限公司
