今天给大家分享的是微控制器浮动输入和开漏输出。
一、浮动输入

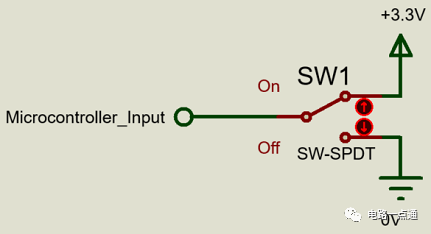

首先，考虑双向（单刀双掷）开关情况当开关打开时，为控制输入将连接到 +3.3V，即高电平。当开关关闭时，微控制器输入将连接到 0V（即低电平）。但是，如果只有一个按钮怎么办？
开关打开

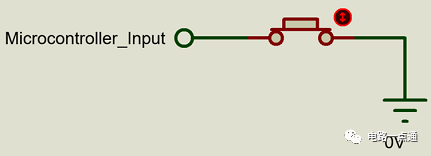

当按下按钮时，微控制器输入将连接到 0V（即低电平）。
按下按钮

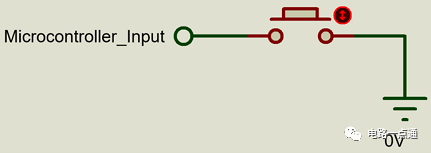

然而，当未按下按钮时，微控制器输入并没有真正连接到组件：
未按下按钮
就好像没有连接一样：
等效
在这种情况下，输入电平是多少？高还是低？因为它没有真正连接到任何东西，所以输入可以是任何东西，具体取决于环境中的静电或电磁辐射。
它可能只是简单地接收无线电波（如天线）并在弱定义的高状态和低状态之间来回翻转。这种状态，其中微控制器输入没有明确定义并且可以是任何东西（随机），称为浮动。
二、上拉和下拉电阻

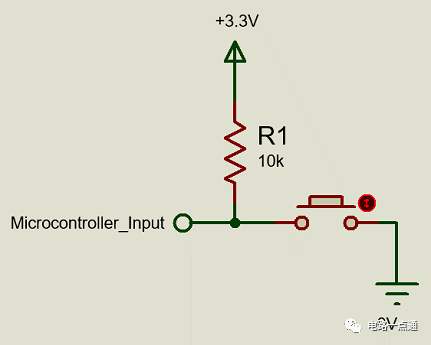

为了解决这个问题，需要在输入端添加一个上拉电阻或下拉电阻（上拉电阻如下图所示）：
上拉电阻
当按钮未被按下时，上拉电阻会将微控制器输入拉至+3.3V，提供明确定义的高电平。当按下按钮时，微控制器输入将直接连接（短路）至地 (0V)，提供明确定义的低电平。在这种情况下，一些电流将流过上拉电阻，但由于电阻值相对较高，因此电流量很小。
这里可以发现电阻符号看起来像一个小弹簧，这是它在这种情况下的功能。比如自动关闭的门，除非你主动打开门，不然的话，会有机制门会自动关闭。如果没有自动关闭机制（假设门没有闩锁机制），门会被进出的人移动，不会默认特定的位置。
上拉（或下拉）电阻类似于这些门上的自动关闭机制，因为它在未主动驱动时将输入保持在特定电平。

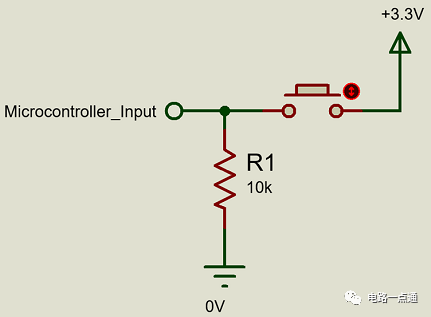

情况可以反过来，因为按钮可以连接到+3.3V（高），并且可以使用下拉电阻来保持输入低。不过，上拉电阻配置比较常见。
下拉电阻
三、开漏输出
一些微控制器输出可以设置为漏极开路（或仅可用作漏极开路）。开漏输出是只能驱动为低电平而不能驱动为高电平的输出；输出为低电平或浮动。

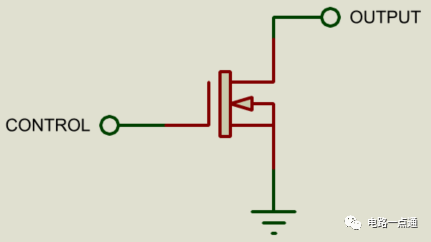

本质上，输出只是连接到晶体管的漏极引脚（因此称为开漏）。
开漏
当控制线被驱动为高电平时，晶体管将输出短路至地 (0V)，将其拉低。当控制线被驱动为低电平时，晶体管处于高阻抗（高电阻）并且输出处于浮动状态。
一些通信方案，例如 I2C 和 CAN，使用它来允许多个设备通过相同的通信线路进行通信，而不会出现短路（冲突，即一个设备试图将线路驱动为高电平，而另一个设备试图将线路驱动为高电平）。它很低）。
在这些情况下，上拉电阻用于在未主动将线路驱动为低电平时将线路保持为高电平。
