01、开发板介绍

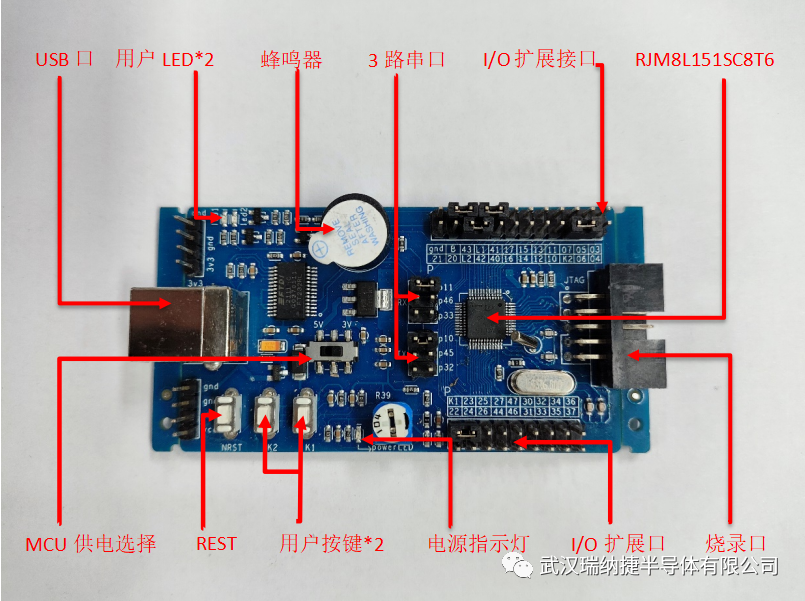

图1. RJM8L151S开发板实物图
开发板原理图详情，请查看《151S_EVM_B- Model.pdf》,存放路径为RJM8L151S资料包RJM8L151S\4-硬件评估板(Hardware Evaulation Board)。

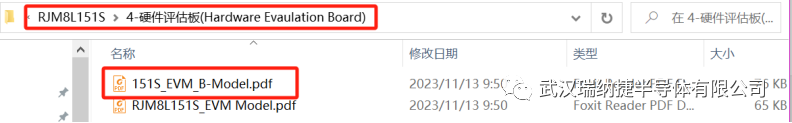

图2. RJM8L151S开发板原理图文档
RJM8L151S规格书，详细描述参考《RJM8L151S系列_数据手册_V1.1.pdf》，存放路径为RJM8L151S\2-数据手册。
RJM8L1151S用书手册，详细描述参考《RJM8L151S系列_用户手册_V1.1.pdf》，存放路径为RJM8L151S\3-用户手册。
02、烧录工具及软件
1）RJM8LPR烧录器
2）烧录器USB线
3）开发板的烧录口与RJM8LPR烧录器连接线。

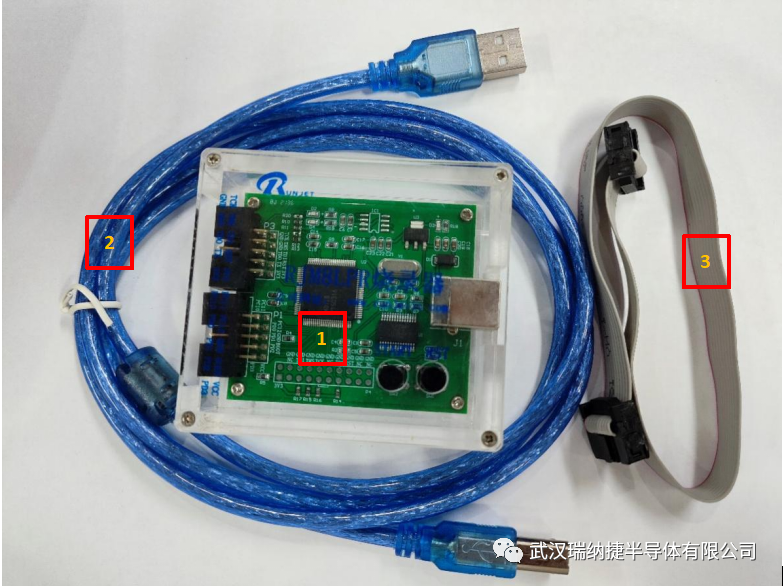

图3.烧录器及连接线材
RJ烧录器的使用说明请参考《RJM8LPR-00B-烧录器使用说明书_V2.6.pdf》，存放路径为RJM8L151S \ 8-工具(Tools) \RJM8LPR_00B(一拖一简易烧录器) 解压后 RJM8LPR_00B(一拖一简易烧录器)\新版烧录器上位机软件及烧录器固件\ RJM8LPR-00B-烧录器使用说明书_V2.6.pdf。请使用新版烧录器上位机软件进行项目调试与烧录。

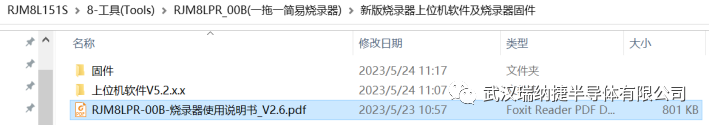

图4.烧录器使用说明书
RJ烧录器的上位机软件，存放路径为RJM8L151S\8-工具(Tools)\RJM8LPR_00B(一拖一简易烧录器) 解压后 RJM8L151S\8-工具(Tools)\RJM8LPR_00B(一拖一简易烧录器)\新版烧录器上位机软件及烧录器固件\上位机软件V5.2.x.x。
RJ烧录器上位机软件的安装方法，请参考《51烧录工具V5.2.0.0安装说明.doc》，存放路径为RJM8L151S\8-工具(Tools)\RJM8LPR_00B(一拖一简易烧录器) 解压后 RJM8L151S\8-工具(Tools)\RJM8LPR_00B(一拖一简易烧录器)\新版烧录器上位机软件及烧录器固件\上位机软件V5.2.x.x。

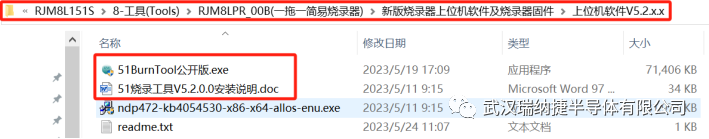

图5.烧录器上位机软件
RJ烧录器固件，存放路径为RJM8L151S\8-工具(Tools)\RJM8LPR_00B(一拖一简易烧录器)\新版烧录器上位机软件及烧录器固件\固件。
RJ烧录器固件更新工具及说明文档，存放路径RJM8L151S\8-工具(Tools)\RJM8LPR_00B(一拖一简易烧录器)\烧录器STM32固件更新工具。
注意：优先使用新版本烧录器固件。

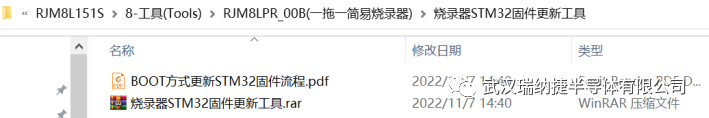

图6.烧录器固件更新工具
RJ量产烧录器RJM8HPR-00B(一拖一FPGA烧录器)详细说明，请参考《RJM8HPR-00B-烧录器使用说明V2.7.pdf》，存放路径为RJM8L151S\8-工具(Tools)\RJM8HPR-00B(一拖一FPGA烧录器)。
RJ量产烧录器RJM8HPR-00C(一拖一FPGA烧录器)详细说明，请参考《RJM8HPR-00C烧录器使用说明V2.5.pdf》，存放路径为RJM8L151S\8-工具(Tools)\RJM8HPR-00C(一拖四FPGA烧录器)\RJM8HPR-00C(一拖四FPGA烧录器)。
03、开发环境
使用环境搭建
RJM8L151S使用的是KeilC51开发环境。用户安装好开发软件后首先要对进行调试环境进行搭建，详细说明参考《JTAG调试使用环境搭建-51核.pdf》，存放路径为RJM8L151S\8-工具(Tools)。
Keil_C51编译链接补丁文件，存放路径RJM8L151S\8-工具(Tools)\ Keil_C51编译链接补丁.rar解压后RJM8L151S\8-工具(Tools)\ Keil_C51编译链接补丁。
FT232驱动文件及安装，安装说明参考《RJM8L151S开发环境使用说明_v2.0.pdf》对应的描述，存放路径RJM8L151S\8-工具(Tools)\ FT232驱动_CDM v2.12.28 WHQL Certified.zip 解压后 RJM8L151S\8-工具(Tools)\ FT232驱动_CDM v2.12.28 WHQL Certified。
工程模板介绍
RJM8L151S的资料包中创建了Keil_c51的模板工程，存放路径为RJM8L151S\5-软件开发套件(Software Development Kit)\ 3.rjm8l151s_project_template_v1.2.rar 解压后 RJM8L151S\5-软件开发套件(Software Development Kit)\3.rjm8l151s_project_template_v1.2，打开对应工程的文件夹并点击工程文件即可打开模板工程，如下是Keil_C51工程示例：

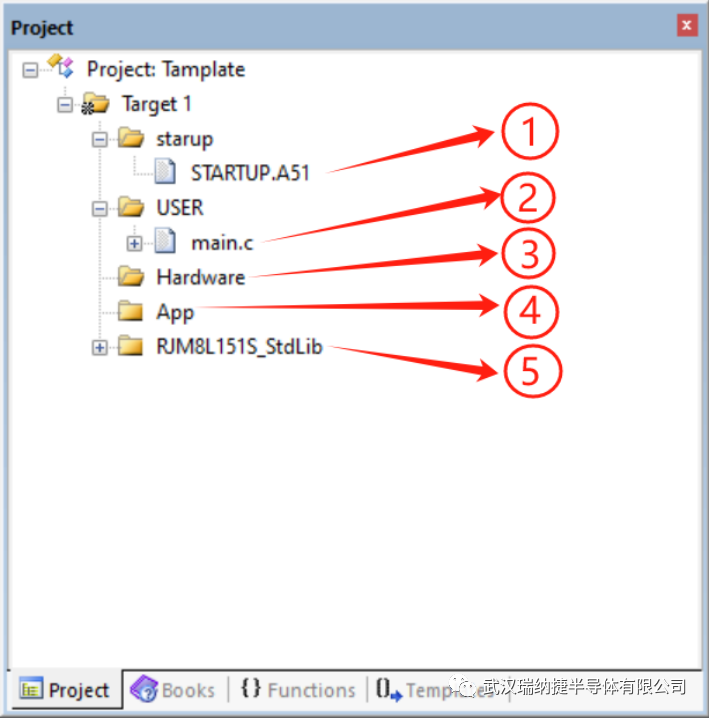

图7. Keil_C51工程示例
工程内容添加描述如下：
①STARTUP.A51 启动文件
②main.c模板工程的主代码文件
③Hardware添加各种外设驱动到此目录下
④APP应用层代码添加到此目录下
⑤RJM8L151S_StdLib标准库
除了template外，SDK还按照外设分类，提供了大量的examples示例代码供用户参考，用户只需直接打开即可，存放路径为RJM8L151S\5-软件开发套件(Software Development Kit)\ 1.RJM8L151S_DEMO_V1.2.rar 解压后 RJM8L151S\5-软件开发套件(Software Development Kit)\1.RJM8L151S_DEMO_V1.2\rjm8l151s_demo_v1.2。
另外还有相关开发应用笔记（ApNote）及开发指南说明文档供开发者使用，便于快速熟悉芯片，存放路径 RJM8L151S\6-应用笔记(Application Note)。
04、资料下载
RJM8L151S链接:
https://pan.baidu.com/s/1j6DAQLuqmWUinOIOd14w-w?pwd=w5ub
提取码: w5ub
