基于CW32W031射频芯片的AT指令无线串口模块

cathy的头像
cathy 发布于：周三, 12/06/2023 - 15:47 ，关键词：

1.模块介绍
1.1实物图片


外接天线

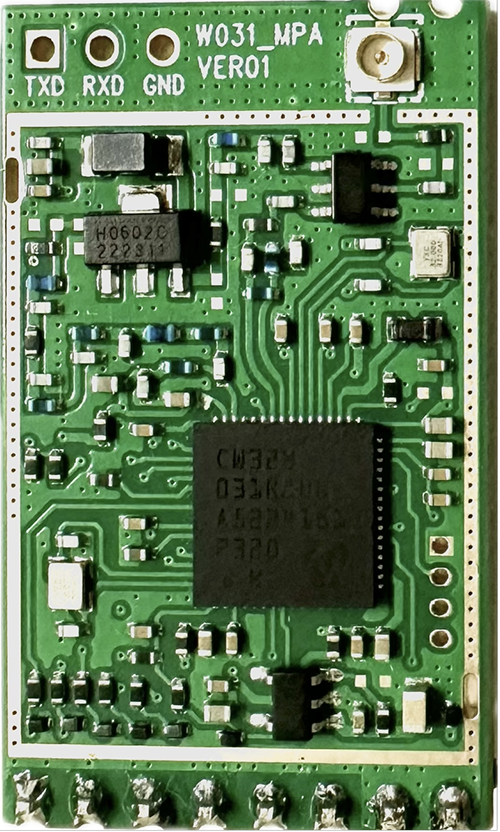

模块正面

1.2模块概述

该模块是基于武汉芯源半导体 CW32W031 射频芯片研发的AT 指令无线串口模块。可使用串口进行数据收发，降低无线应用门槛；可配置透传模式或定点传输模式实现一对一或者一对多的数据传输。目前有433MHz、470MHz 两种频率的模块可供选择。

1.3模块特性

  • 使用 AT 指令进行配置及保存，方便开发及调试

  • 支持透传模式进行数据传输

  • 透传模式下支持对数据流进行控制（AUX）

  • 串口支持9600/19200/38400/57600/115200bps 等典型波特率

  • 支持多种无线速率

  • 内置等待信道空闲发射，有效降低同频信号碰撞的几率

  • 可以实现定点传输，广播等传输方式

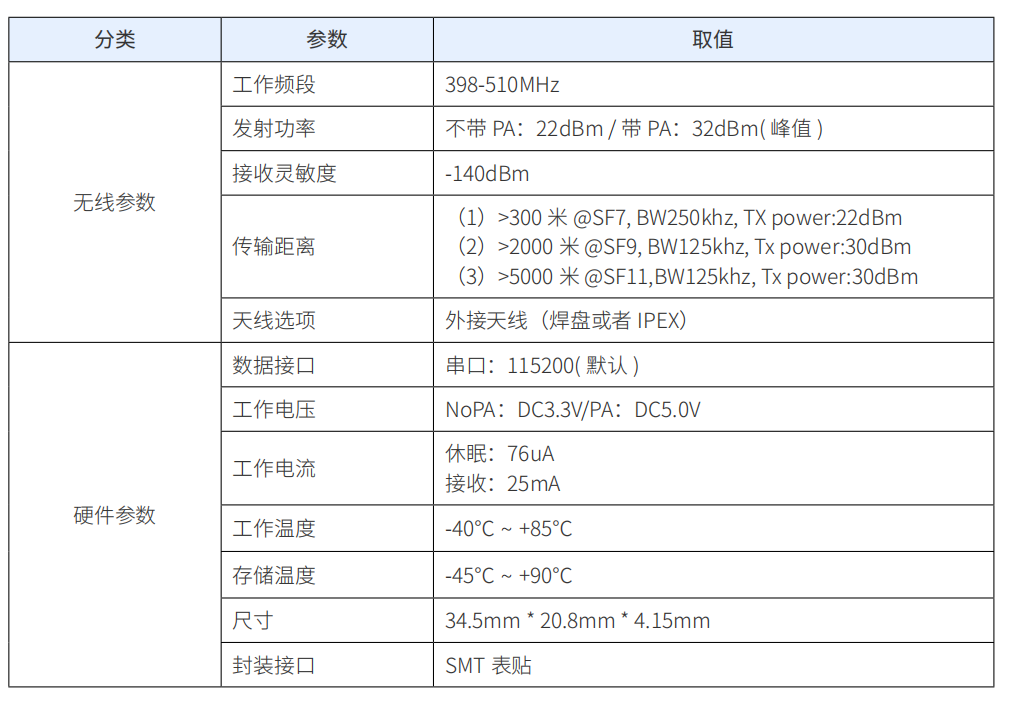

1.4模块参数


1.5典型应用

  • 高级无线抄表架构（水表、电表、气表）

  • 超远距离数据通讯

  • 楼宇自动化与安防

  • 矿井、隧道监测设备

  • 智慧交通、智慧电力

  • 智能家居系统

  • 无线传感器网络

  • 工业自动化数据采集

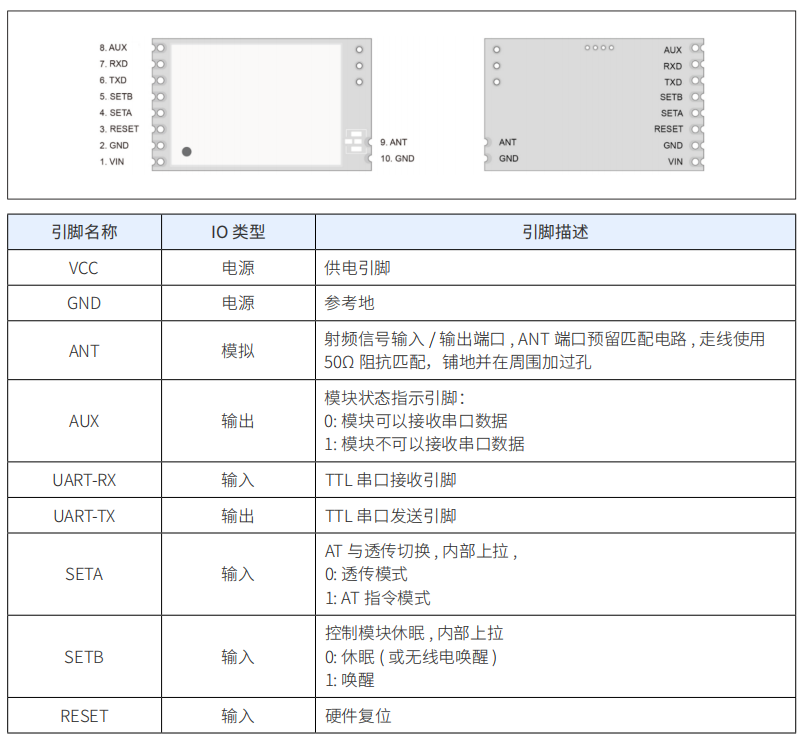

1.6引脚说明

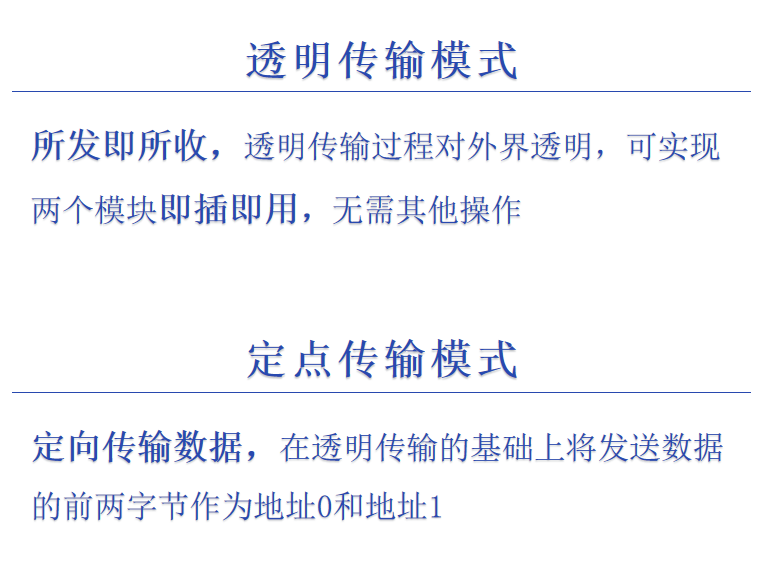

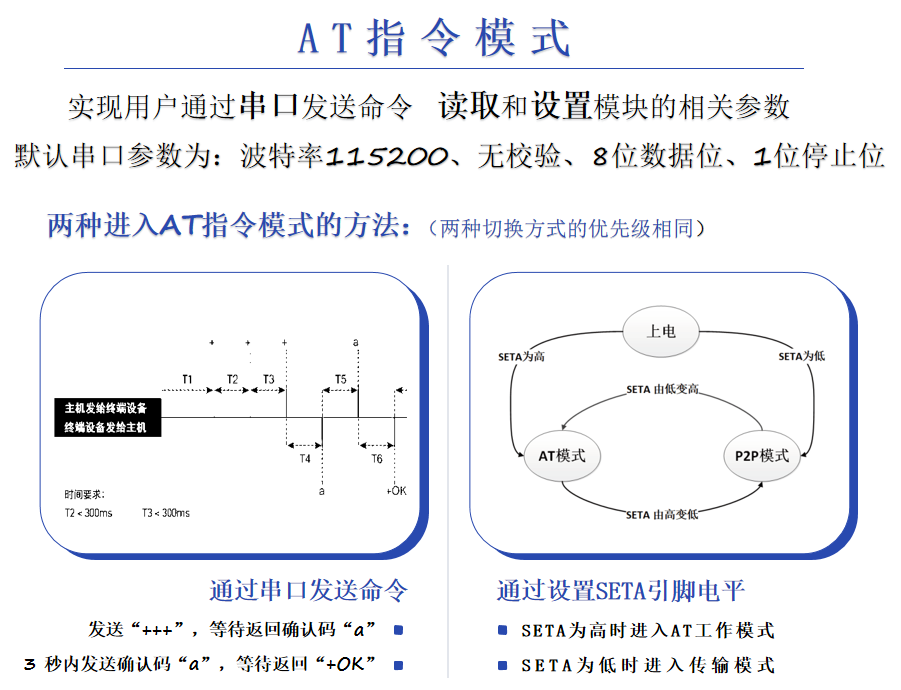

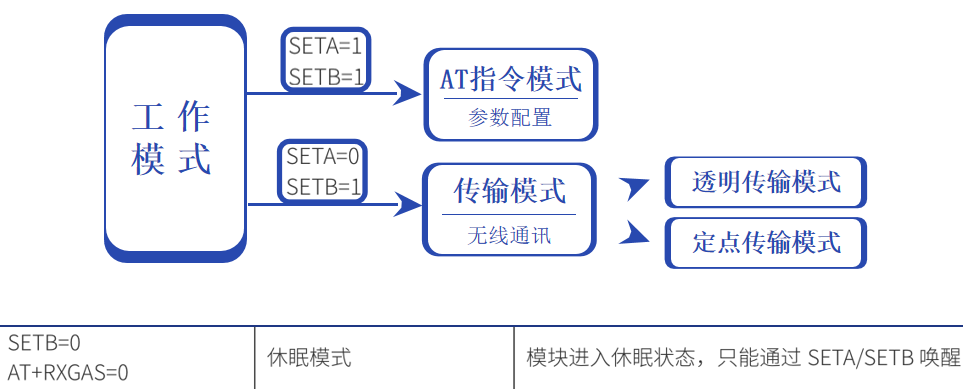

1.7工作模式

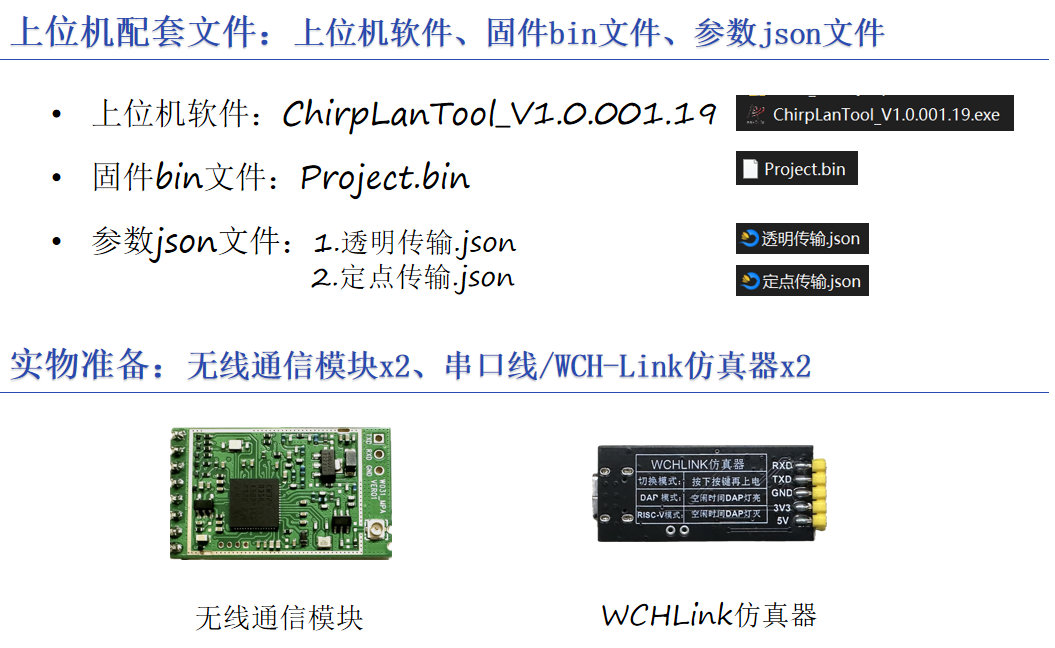

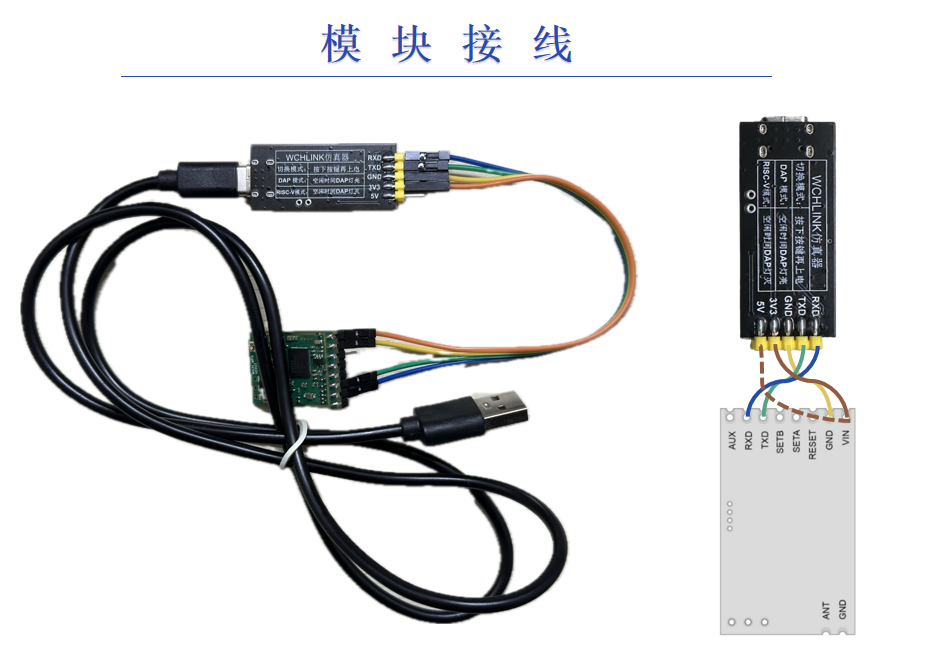

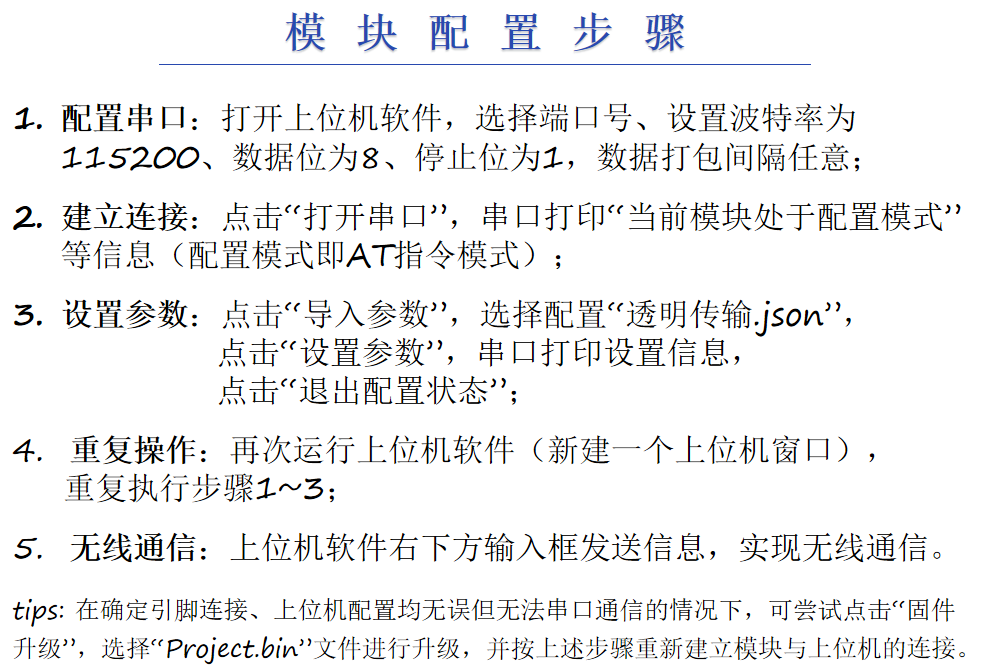

2.上位机通讯实验

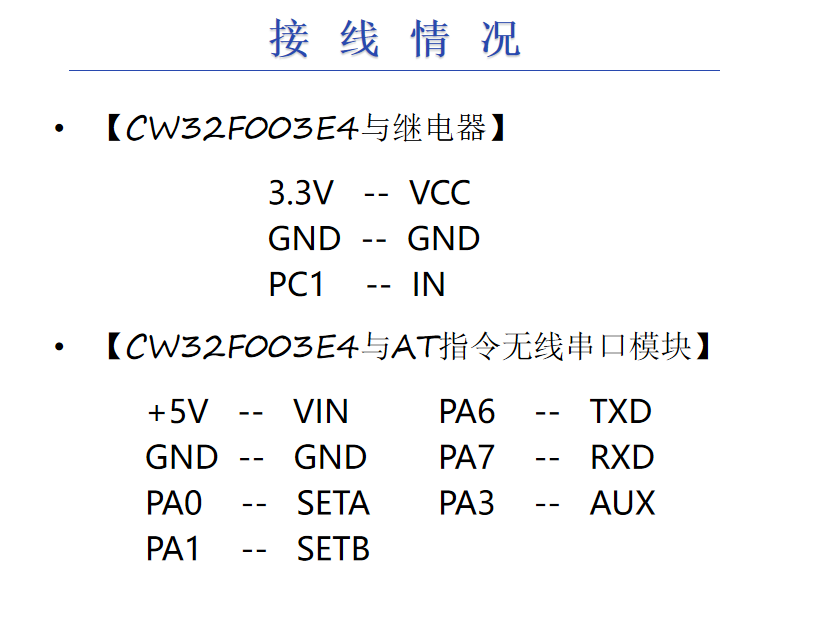

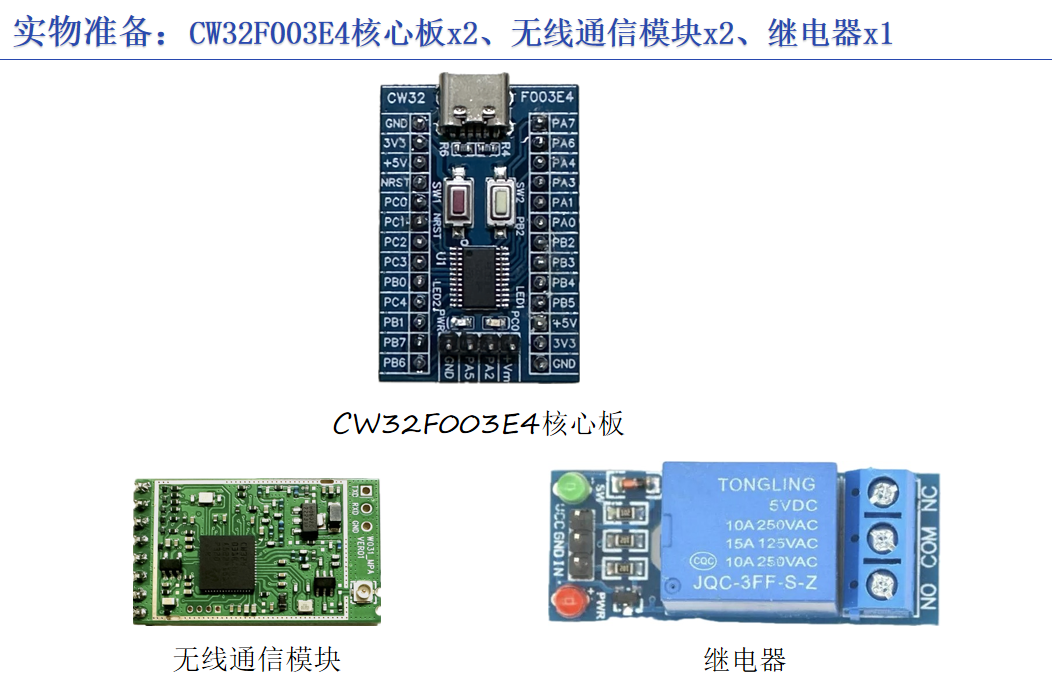

3.单片机一对一通讯实验

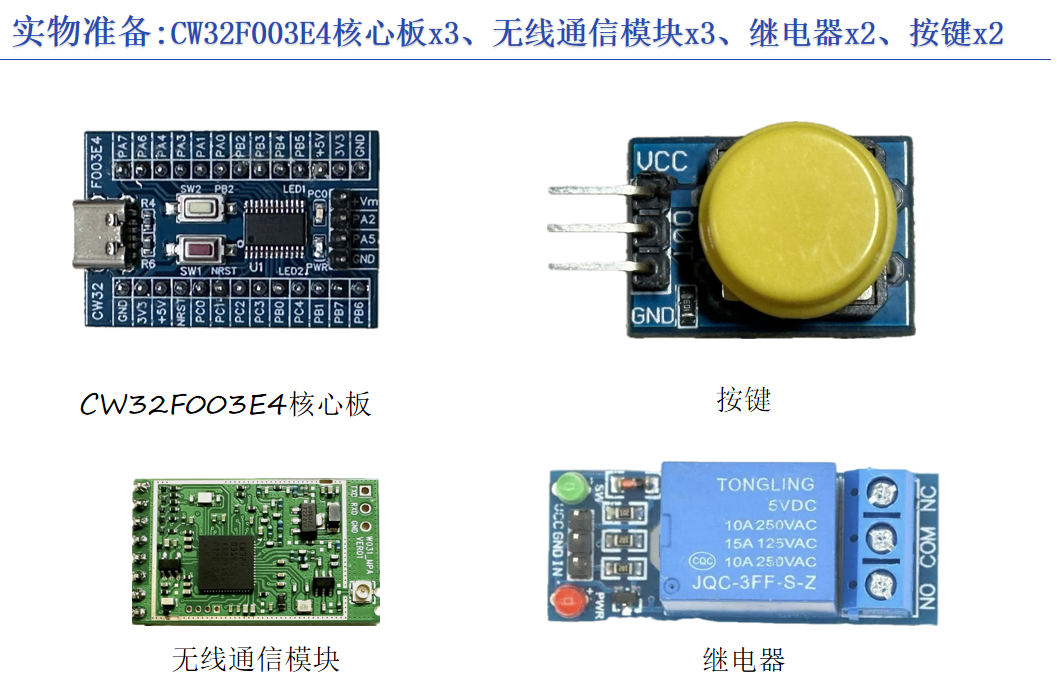

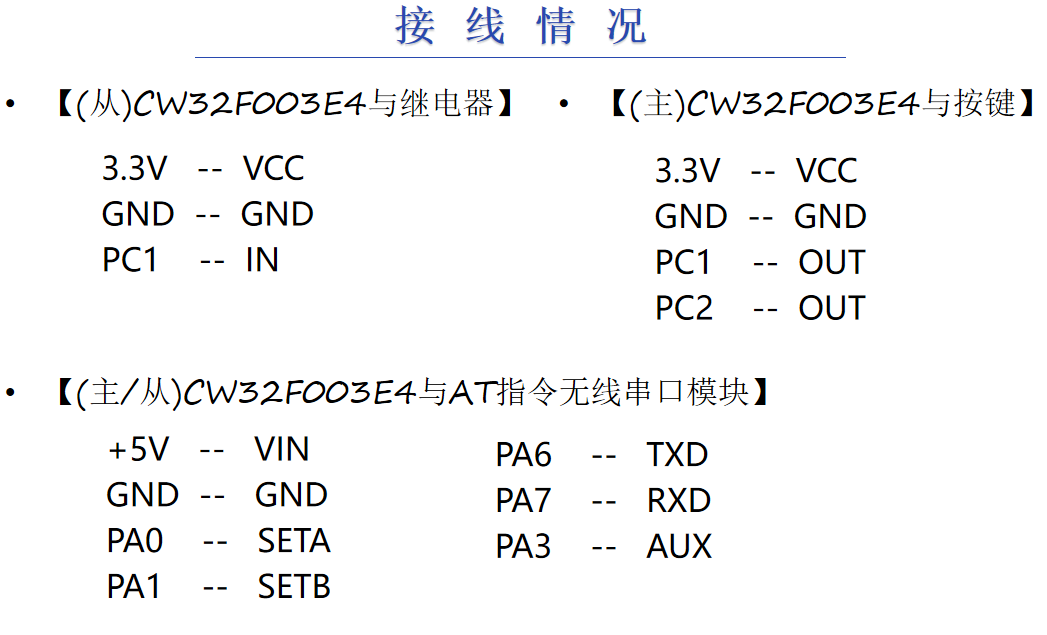

4.单片机一对多通讯实验



来源：CW32生态社区
