瑞萨RX家族中的RX-T系列主要应用于空调设备外机和工业逆变器，同时还具有适合于AC-DC转换器等电源控制的功能，并在UPS、功率转换器、EV充电器等电源控制场景中得到了广泛应用。
本期介绍的图腾柱交错式PFC是一种可实现AC-DC转换器必要功能的电路，可在各类电子设备将交流电源转换为直流电源，与基于普通二极管整流桥的整流电路+斩波电路PFC电路相比，图腾柱交错式PFC是一种效率更高的电路方式（通常，可降低40%左右的二极管整流桥整流电路损耗）。
虽然可以通过专用产品进行控制，但RX家族RX-T系列中的PWM定时器和模拟电路等，如下文中被称为“可控制图腾柱交错式PFC的RX-T系列内置功能”，可通过单个MCU进行控制。本功能非常适用于实现逆变器控制的功能，以及实现AC-DC转换器控制的功能。与专用IC相比，基于MCU的电源控制具有许多优点，包括通过软件控制的精准保护、控制的灵活性，还具有通过SCI等设备与其他IC协作等，使其具有较高的系统控制融合性的特点。
需要说明的是，本文介绍的用于控制图腾柱交错式PFC的MCU属于RX家族RX-T系列RX66T组产品，但也可以通过搭载以下功能（RX家族通用功能）的RX26T等产品来实现。
可控制图腾柱交错式PFC的RX-T系列内置功能
1、PWM输出计时器（MTU3，GPT）
2、12位A/D转换器（S12AD）
3、端口输出使能（用于PWM输出紧急停止）（POE3）
4、比较器（用于过流检测）（CMPC）
5、12位D/A转换器（用于比较器标准电压）（R12DA）
这些功能实现了如下图腾柱交错式PFC控制。
图腾柱交错式PFC配置

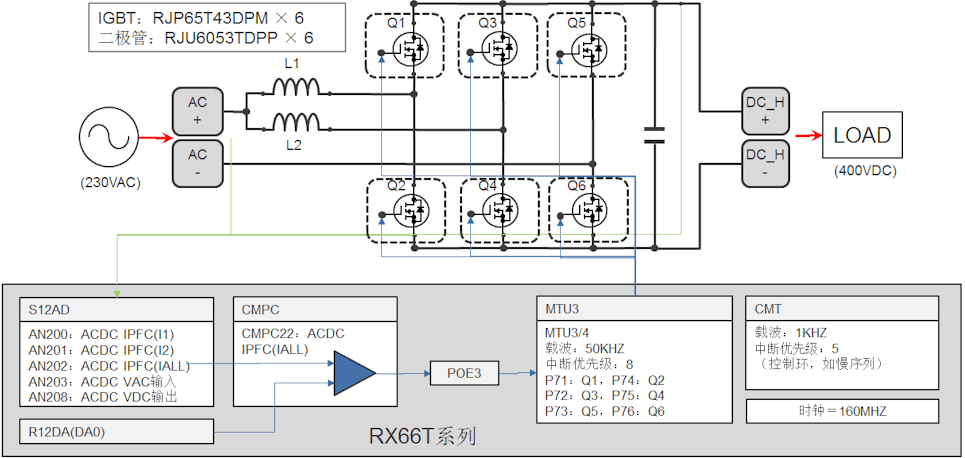

PWM输出定时器通过互补PWM对开关元件的Q1/Q2、Q3/Q4和Q5/Q6进行控制，12位A/D转换器用于反馈控制的电流/电压检测。作为故障控制的过电流控制配置为使用。
如下所示，电源效率最高可达95%以上，功率因数可达99%以上，性能与专用产品相当。此外，虽然功率半导体使用常用IGBT+二极管构成Q1至Q6，但如果使用高速开关SiC等元件，有希望进一步提高效率。

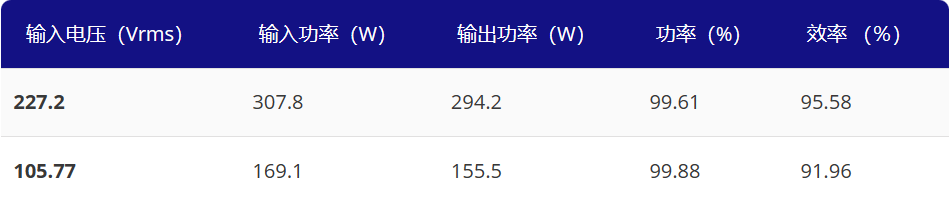

有NTC热敏电阻：

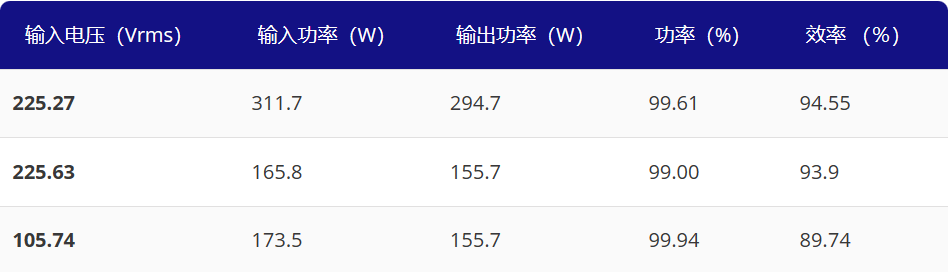

无NTC热敏电阻：

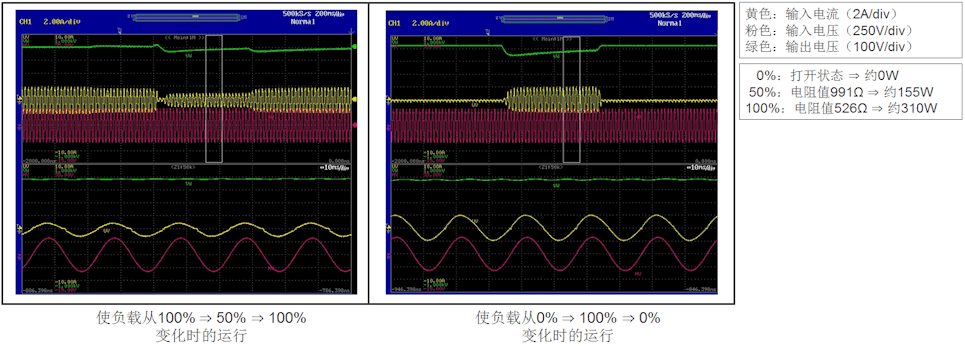

此外，如下响应测试结果表明（通过直流断路器实现负载0%⇒100%、50%⇒100%的测试），对负载变化进行反馈控制，使电压保持恒定，可作为AC-DC转换器正常工作。
作为逆变器控制应用，本期我为大家介绍了MCU电源控制（图腾柱交错式PFC）的可行性。除了AC-DC的PFC IC等专用产品外，我们还系列推出了具有较高系统控制融合性的MCU产品，增加了客户的可选项，做到物尽其用。我们将继续推出符合客户需求的优质产品，为客户的创新做出贡献。敬请期待瑞萨RX家族的进一步发展。
