新唐 M467 系列:高速/ 低功耗/ 低成本 HyperRam 应用方案

cathy的头像
cathy 发布于:周四, 09/28/2023 - 09:11 ,关键词:

新唐科技的NuMicro® M467系列产品中,提供了一组Hyper Bus总线接口。这个接口通过外接HyperRam很方便的扩展大容量数据RAM,最大可以支持到256 Mbits。

HyperRam具备以下特性:

  • 扩展MCU片外的数据RAM;

  • 超低功耗;

  • 接口简单,设计简洁,节省PCB空间;

  • 替代SDRAM扩展方案,有效降低成本;

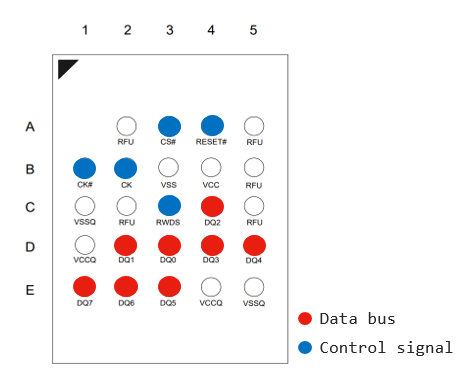

Hyper Bus接口总共由13根数据线和控制线组成,在应用中可以保障设计的简洁和减少PCB板的面积,接口如下图所示:

1.png q

Hyper Bus接口具备高速的读写速度,最高可支持到90 MHz时钟频率,达到1440 Mb/s的并行数据传输速率,可以满足高速数据访问应用需求。

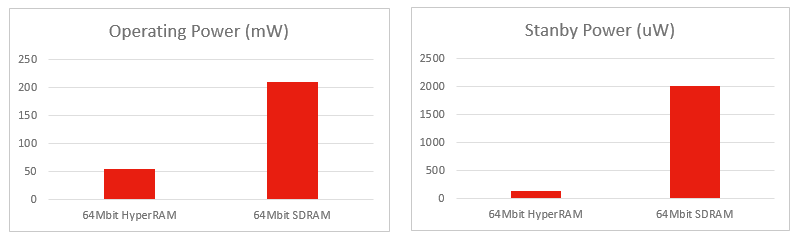

在低功耗特性上,HyperRam比较于SDRAM,也有相当的优势,可以满足低功耗的应用需求。如下图所示:


最重要的是HyperRam和相同容量的SDRAM比较具备更高的性价比,在成本上更有优势。

对HyperRam感兴趣的客户可以到华邦电子官网查询相关IC信息。

NuMicro® M467

NuMicro® M467 Ethernet/Crypto 系列为基于 Arm Cortex-M4F 核心的 32 位微控制器,内建 DSP 指令集和单精度浮点运算单元(FPU),适用于物联网网关、工业控制、电信、数据中心等各类产品应用。M467 Ethernet/Crypto 系列工作频率高达 200 MHz,提供 1.7 V 至 3.6 V 的宽工作电压,-40 °C 至 105 °C 的宽工作温度,支持多种封装选择,以及出色的高抗干扰特性 ESD HBM 2 KV 和 EFT 4.4 KV。

M467 Ethernet/Crypto 系列内建了高达 1024 KB 的双区块 Flash 用于程序储存,512 KB 的SRAM 供代码运行使用。为了减少内核搬运数据的负担,M467 Ethernet/Crypto系列还提供了 2 组共 32 通道的 PDMA(peripheral direct memory access) 直接内存访问功能,以提升整体系统之效能。

M467 Ethernet/Crypto 系列支持丰富的周边接口,包含 Ethernet 10/100 MAC、硬件加解密引擎、硬件 Key Store、随机数生成器TRNG、音频 PLL、Hyper Bus 接口、4 组 CAN FD、1 组 USB 高速 OTG、1 组 USB 全速 OTG、高达 24 通道的 16 位 PWM 输出、10 组 UART、4 组 SPI/I²S、2 组 Quad-SPI、5 组 I²C 和一个实时时钟 RTC(real-time clock)。

M467 Ethernet/Crypto 系列同时整合了许多模拟接口,包含 4 组模拟比较器、3 组 12 位 SAR ADC (高达 28 通道),2 通道的 12 位 DAC。

来源:新唐MCU
