基于RJM8L151S的智能提醒药盒解决方案

cathy 发布于：周五, 09/22/2023 - 09:19 ，关键词：

随着科技的发展，吃药提醒盒也在不断地升级和改进。一些新型的智能药盒不仅能够提醒人们按时吃药，还能够与移动设备进行连接，通过APP进行药品管理、服药记录、健康监测等功能。这些功能不仅方便了用户，也为医疗保健领域提供了更加全面的数据支持。

01、应用简介

在现代社会中，人们的生活节奏越来越快，常常因为忙碌的工作、生活或者其他原因而忘记吃药。这不仅会影响到个人的身体健康，还可能带来不必要的医疗费用支出。因此，一种能够提醒人们按时吃药的装置变得十分必要。

02、应用场景

用于对象：老人

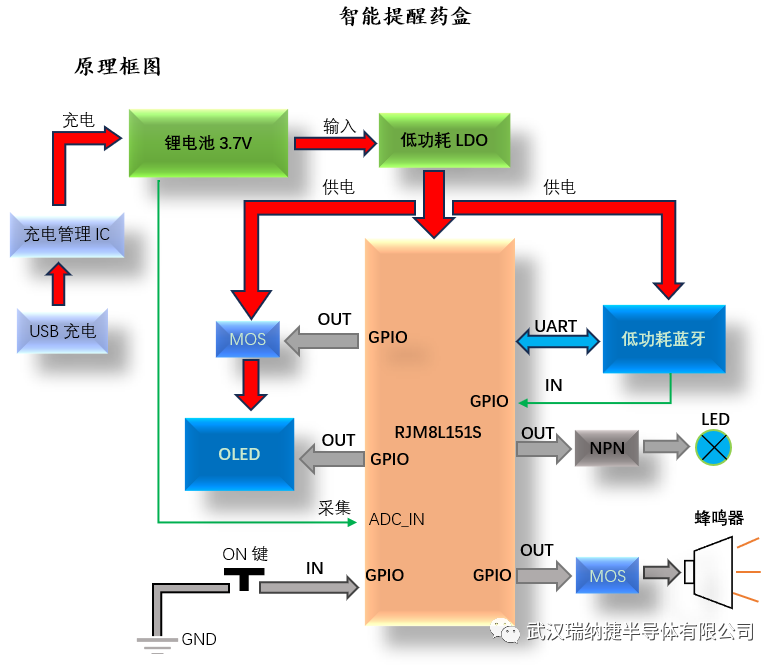

03、方案设计介绍

1、RJM8L151S作为系统主控制器，系统设备运行在Active-halt模式下，休眠功耗低至0.85uA，以延长设备待机时间，超长待机时间可达30天。

2、供电方式采用3.7V/300mAh锂电池供电，当ADC检测到电池低压时，OLED 屏上电量标示符闪烁。

3、On键功能：当按键按下时，唤醒设备，开启屏幕显示，10秒无操作自动息屏。

4、报警提醒功能:当时间到达设定的闹钟时间时，MCU会被唤醒，与此同时屏幕会点亮，并触发LED灯闪烁，蜂鸣器报警提醒。

5、蓝牙功能：蓝牙配对成功后屏幕上显示蓝牙图标，在手机客户端设置好药品和时间，通过蓝牙将设置好的时间发送到药盒主控制器，一共可设置7组闹钟，药盒控制器收到时间数据后存储并在屏幕上显示闹钟组数，同时校准药盒实时时间。

6、充电管理功能：主要用于管理锂电池自动充电，充电时自动切换为同时ADC采样电路实时检测电池电压，并在OLED上显示电池电量。

7、OLED屏功能：显示当前时间，蓝牙连接状态，闹钟组数，音量大小，电量状态信息。

04、方案特点

1.MCU休眠功耗低至0.85uA，超长待机时间可达30天。

2.尺寸小，轻巧方便携带。

05、MCU主要特性

系统配置	CPU核	增强型80C51内核
	最高主频	16MHz
	Timer	3个16位通用定时器 2个16位高级定时器，支持输入捕获/输出比较/互补输出的PWM 1个16位低功耗定时器，支持低功耗定时唤醒
	WDT	1个看门狗定时器，可产生复位或中断信号
内部存储	Flash	64Kb	外设接口	UART	4路
内部存储	SRAM	8Kb		SPI	4路
模拟电路	ADC	7ch * 12位		IIC	2路
	Vref	2.4V		LPUART	1路
	PDR	掉电复位	其它模块	RTC	低功耗RTC
	比较器	2ch,可唤醒		RNG	1个随机数发生器
低功耗模式	Halt	0.6uA		CRC	CRC8校验
	Active-halt	0.85uA		PVD	可编程电压检测
	低速运行	80uA@32KHz	电气特性	工作电压	2.0 – 5.0V
	高速运行	<4mA@16MHz	电气特性	工作温度	-40 - +85℃
封装尺寸	3种封装形式：TSSOP20、QFN32、LQFP48 多达42个GPIO，都可以映射到中断向量
