基于CW32的GY-33颜色识别模块的应用

cathy 发布于：周一, 09/18/2023 - 17:39 ，关键词：

CW32

例程资料链接如下：

BD网盘链接：

https://pan.baidu.com/s/1B1Fa4GhmScSGR6VQNDsE3w

提取码：855c

一、简介

1.GY-33是一种基于TCS34725颜色传感器的颜色识别模块。TCS34725是一种高精度光学传感器，能够检测红、绿、蓝三个基本色的光谱信息，从而实现对物体颜色的准确识别，该模块的具体应用场景包括以下几个方面：

（1）电子设备颜色校准：在电子设备制造过程中，颜色一致性非常重要。使用GY-33模块可以帮助制造商检测和校准电子设备的颜色，确保不同设备之间的颜色表现一致。

（2）色彩分析和精确匹配：GY-33模块在颜色分析和匹配方面有广泛应用。例如，在印刷行业中，可以使用该模块来检测和匹配颜色样本，从而确保印刷品的准确颜色表现。

（3）机器人视觉系统：GY-33模块可以用于机器人视觉系统，帮助机器人在环境中对不同颜色的物体进行识别和分类。这在物流、仓储和自动导航系统中非常有用，机器人可以根据物体的颜色属性执行相应的任务。

二、所需物料

本实验使用到了CW32F030C8小蓝板、GY-33颜色识别模块、0.96寸OLED显示屏，RGB全彩LED模块、轻触开关模块及Keil5开发环境。

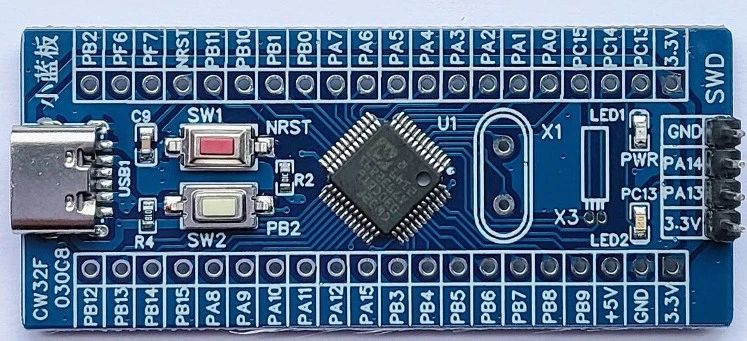

CW32F030C8小蓝板

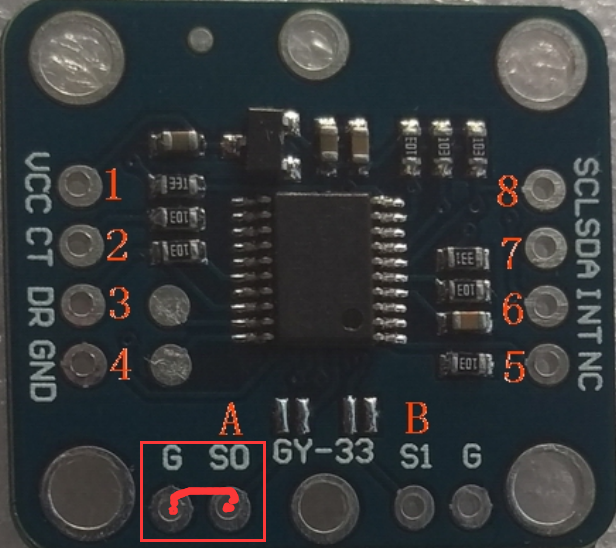

GY-33颜色识别模块

RGB全彩LED模块

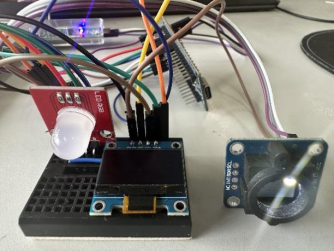

实物展示

【GY-33与单片机连线】：VCC<-->+3.3V

GND<-->GND

DR<-->PA5

CT<-->PA4

【LED与单片机连线】：V<-->+3.3V

R<-->PA0

G<-->PA1

B<-->PA2

【轻触开关与单片机连线】：VCC<-->+3.3V

GND<-->GND

OUT<-->PB9

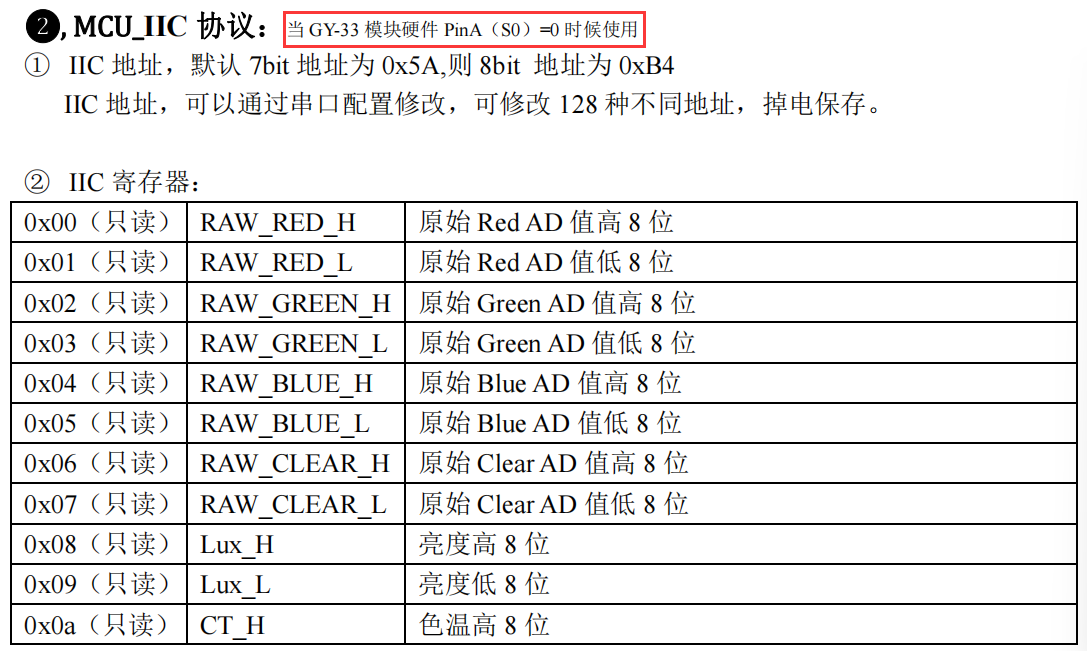

此模块有两种方式读取数据，即串口UART或者 MCU_IIC，本次实验采用MCU_IIC的方式。

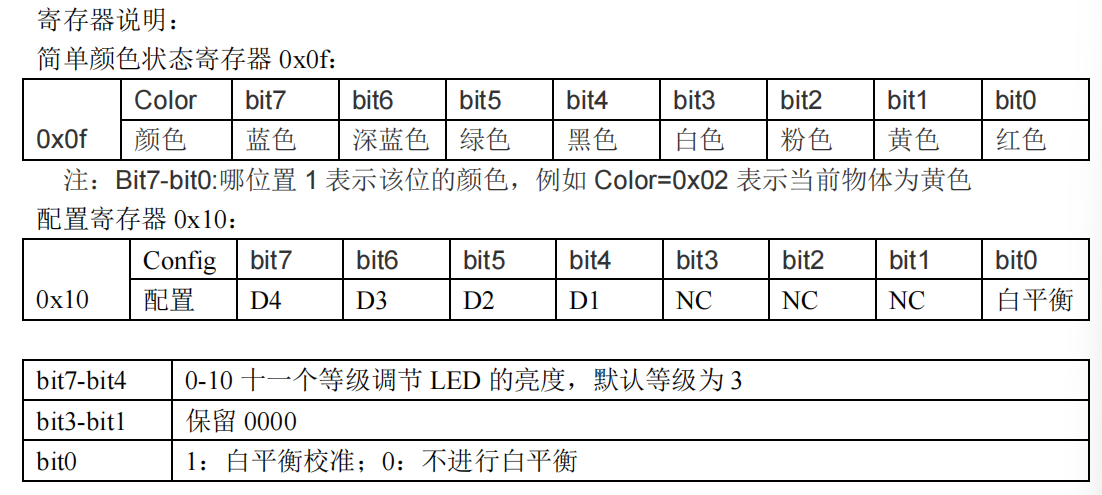

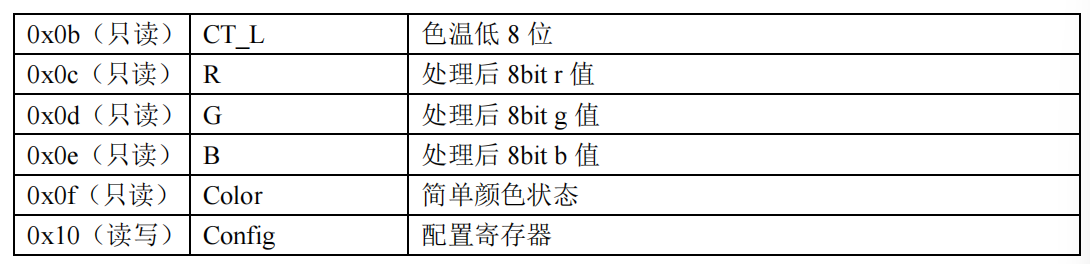

有简单的7种颜色识别，单片机不参与数据处理工作，不需要计算RGB值，直接读取吧数据即可。需要特别注意的是：

三、核心代码

main.c:
#include "main.h"
#include "RGB.h"
#include "GTIM.h"
#include "Delay.h"
#include "GY_33.h"
#include "OLED.h"
#include "Key.h"
#include "BTIM.h"

#define LENGTH 3   //读取数据的长度
uint8_t press_flag=0; //按键按下标识
uint8_t data[LENGTH]={0}; //存放读取到的RGB数据
uint8_t color[1]={0};  //存放模块识别到的颜色数据
char *str[]={"blue","dblue","green","black","white","pink","yellow","red"};//模块可以识别到的颜色

int main()
{
    uint8_t i;
    OLED_Init();      //OLED显示
    RGB_GPIO_Init();  //RGB灯GPIO初始化
    GTIM2_Init();     //GTIM2初始化配置为PWM输出模式
    I2C_GPIO_Init();  //GY-33模块GPIO初始化
    Key_GPIO_Init();  //按键GPIO初始化
    BTIM_Init();      //BTIM定时器初始化，定时控制按键扫描周期
    //  WriteData(GY33_ADDR,Config,0x51);  //启动白平衡，等级亮度为5

  while(1)
  {
      if(press_flag==1)  //若按键标识已打开，代表有按键按下，执行按键功能
      {
          OLED_Clear(); //清屏
          if(ReadData(GY33_ADDR,R,data,LENGTH)) //读取模块检测颜色并进行处理后返回的RGB值
          {
              OLED_ShowString(1,1,"RGB:");
              OLED_ShowNum(1,5,data[0],3);  //R值
              OLED_ShowNum(2,5,data[1],3);  //G值
              OLED_ShowNum(3,5,data[2],3);  //B值
          }
          RGB_Running(data);  //RGB全彩LED灯根据读取到的RGB进行显示
          Delay_ms(100);      //数据读取间隔应不小于100ms
          if(ReadData(GY33_ADDR,Color,color,1))//读取模块检测颜色并进行处理后的颜色信息返回值
          {
              for(i=0;i<8;i++) //8-bits数据，逐位判断
              {
                  if((color[0]>>i)==1) //判断哪一位为1
                  {
                      OLED_ShowString(4,1,"Color:");
                      OLED_ShowString(4,7,str[7-i]); //显示对应颜色
                      break;
                  }
              }
          }
          press_flag=0; //执行完关闭按键标识
      }
  }
}

void BTIM1_IRQHandler(void)  //BTIM1中断服务函数
{
    static unsigned int cnt = 0;

    if(BTIM_GetITStatus(CW_BTIM1,BTIM_IT_OV))
    {
        if(++cnt>=20)  //20ms定时，执行一次按键扫描
        {
            cnt = 0;
            if(Key_Scan()==1)  //返回值不为0时
            press_flag=1;    //打开按键标识
        }
        BTIM_ClearITPendingBit(CW_BTIM1,BTIM_IT_OV); //清除标志位
    }
}

GY-33.c:
#include "main.h"
#include "Delay.h"
#include "GY_33.h"

void I2C_GPIO_Init(void)   //GY-33颜色识别模块GPIO初始化
{
    __RCC_GPIOA_CLK_ENABLE();

    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.IT=GPIO_IT_NONE;
    GPIO_InitStruct.Mode=GPIO_MODE_OUTPUT_OD;      //开漏输出
    GPIO_InitStruct.Pins=GPIO_PIN_4|GPIO_PIN_5;
    GPIO_InitStruct.Speed=GPIO_SPEED_HIGH;
    GPIO_Init(CW_GPIOA, &GPIO_InitStruct);

    SCL(1);
    SDA(1);
}

void I2C_Delay() //I2C延时函数
{
    Delay_us(time);
}

uint8_t I2C_Start(void)  //发送起始信号
{
    SDA(1);
    SCL(1);
    I2C_Delay();
    if(ReadSDA==0) return 0;
    SDA(0);
    I2C_Delay();
    if(ReadSDA==1) return 0;
    SCL(0);
    I2C_Delay();

    return 1;
}

void I2C_Stop(void)  //发送停止信号
{
    SDA(0);
    SCL(0);
    I2C_Delay();
    SCL(1);
    I2C_Delay();
    SDA(1);
}

void I2C_SendACK(uint8_t ackbit)  //发送应答
{
    SDA(ackbit);
    SCL(1);
    I2C_Delay();
    SCL(0);
    I2C_Delay();
}

void I2C_SendByte(uint8_t Byte)  //发送1字节（8-bit）的数据
{
    uint8_t i;
    SCL(0);
    for (i = 0; i < 8; i++)
    {
        if(Byte&0x80) SDA(1);
        else SDA(0);
        SCL(1);
        I2C_Delay();
        SCL(0);
        Byte<<=1;
        I2C_Delay();
    }
}

uint8_t I2C_ReceiveByte(void)  //接收1字节（8-bit）的数据
{
    uint8_t data,i;
    SDA(1);
    Delay_us(1);
    for(i=0;i<8;i++)
    {
        SCL(1);
        data<<=1;
        if(ReadSDA==1) data|=0x01;
        I2C_Delay();
        SCL(0);
        I2C_Delay();
    }

    return data;
}

uint8_t I2C_WaitAck(void) //等待应答
{
    uint16_t i;
    SDA(1);
    SCL(1);
    while(ReadSDA==1)
    {
        if(++i==500)
        break;
    }
    if(ReadSDA==1)
    {
        SCL(0);
        return 0;
    }
    I2C_Delay();
    SCL(0);
    I2C_Delay();
    return 1;
}

uint8_t WriteData(uint8_t Slave_Addr,uint8_t REG_Addr,uint8_t data)  //写操作
{
    if(I2C_Start()==0) RETURN

    I2C_SendByte(Slave_Addr);
    if(I2C_WaitAck()==0) RETURN

    I2C_SendByte(REG_Addr);
    if(I2C_WaitAck()==0) RETURN

    I2C_SendByte(data);
    if(I2C_WaitAck()==0) RETURN

    I2C_Stop();              //发送停止信号

    return 1;
}

uint8_t ReadData(uint8_t Slave_Addr,uint8_t REG_Addr,uint8_t *data,uint8_t length) //读操作
{
    if(I2C_Start()==0) RETURN

    I2C_SendByte(Slave_Addr);
    if(I2C_WaitAck()==0) RETURN

    I2C_SendByte(REG_Addr);
    if(I2C_WaitAck()==0) RETURN

    if(I2C_Start()==0) RETURN

    I2C_SendByte(Slave_Addr+1);
    if(I2C_WaitAck()==0) RETURN

    while(--length)
    {
        *data++=I2C_ReceiveByte();
        I2C_SendACK(0);
        Delay_ms(110);
    }
    *data=I2C_ReceiveByte();
    I2C_SendACK(1);
    I2C_Stop();
                      //发送停止信号
    return 1;
}

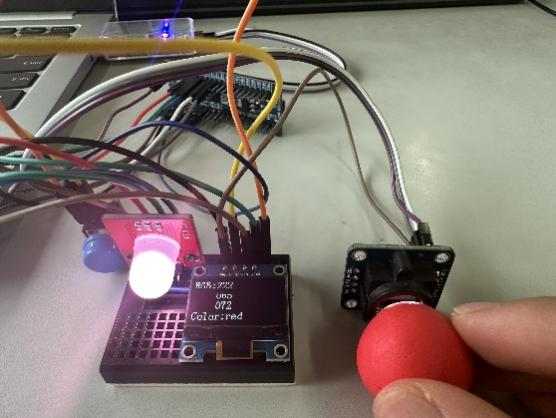

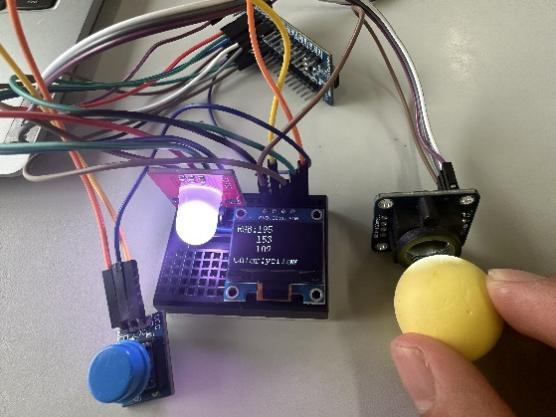

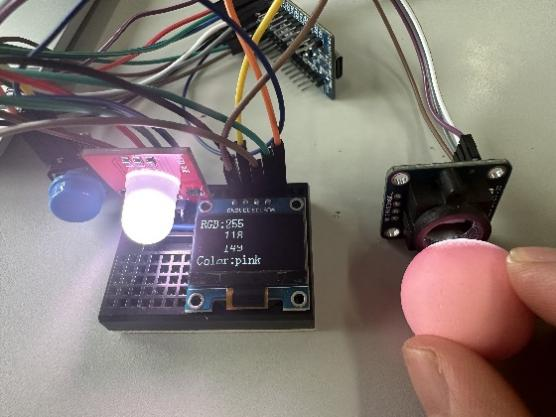

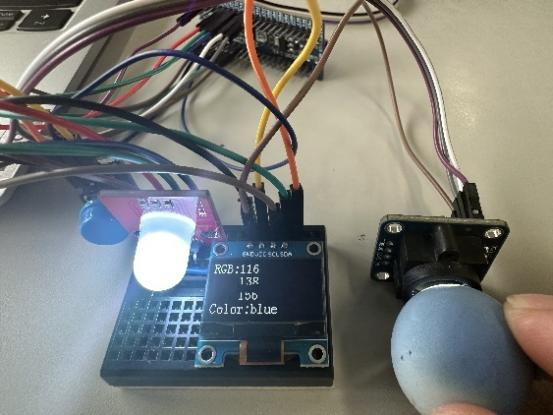

四、实物展示+效果演示
