【CW32,无刷水泵】开发笔记

cathy的头像
cathy 发布于:周五, 09/15/2023 - 14:03 ,关键词:

一、选择目标控制设备

在我们有着理论基础的情况下去开发一款水泵,我们就需要在市面上看一看已有的产品。

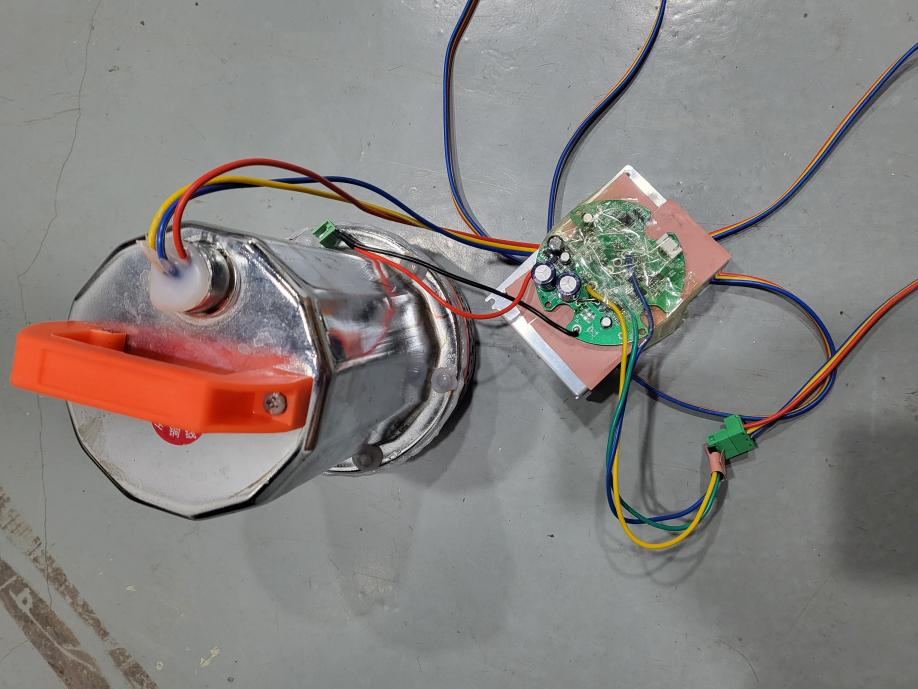

水泵的类型还是很多的,我们也是在网上淘了一款进行拆卸,只需要水泵,不需要它的控制器。我们需要把UVW三个相线引出来。

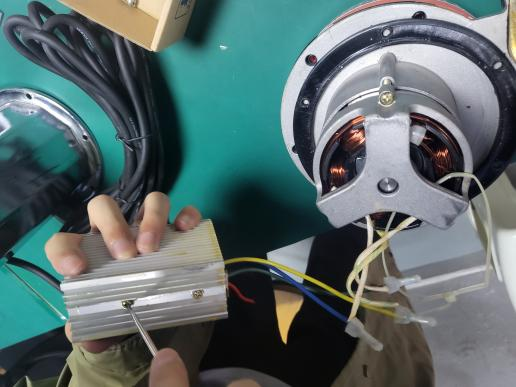

可以看见这是我们刚拆开水泵,取开壳子的照片,左下角是水泵的控制器,加了很大一块散热片,由此可见,产品功率还是很高的。在我们后面调试的时候,水泵全功率运行是400-500W左右。设备跑了15分钟左右,一桶水的温度都上升了几度,可见热量还是很多,所以对于大功率的设备,散热很重要。

二、芯片选型

在开发这个水泵控制器之前我们肯定要进行芯片选型、画板子以及写程序等工作。

芯片选型,即选取一款合适的芯片用于本方案的电机驱动控制。

为此推荐一款国产芯片--武汉芯源半导体的CW32!

1、CW32芯片选型

武汉芯源半导体官网:www.whxy.com


武汉芯源半导体有限公司

武汉芯源半导体有限公司,于2018年8月28日成立,为上市公司武汉力源信息技术股份有限公司全资子公司,专业负责自研芯片的研 发、设计、推广、销售及技术服务相关业务。目前已推出微处理器MCU、小容量存储芯片EEPROM、功率器件SJ-MOSFET三大系列 产品,公司致力于成为国产芯片产业的领航者。

一、基本情况

1、2018年成立 为加大自研芯片研发力度, 2018年升为独立的芯片设计公司

2、10年+ 团队成员平均从业时间超10年, 理论扎实、技术过硬

3、背靠上市公司 武汉力源信息技术股份有限公司

4、成功转型 前身为头部技术型分销企业力源信息的IC业务部, 转型为拥有经验丰富的芯片设计团队

5、业务范畴 专注芯片的设计、研发、销售及技术服务, 拥有一支专业高效的市场及销售团队

二、CW32家族

1.通用高性能的CW32F系列MCU

2.安全超低功耗CW32L系列MCU

3.无线射频MCU

4.无线射频蓝牙系列MCU

5.无线射频ChirpIoT系列MCU

6.小容量存储芯片EEPROM产品

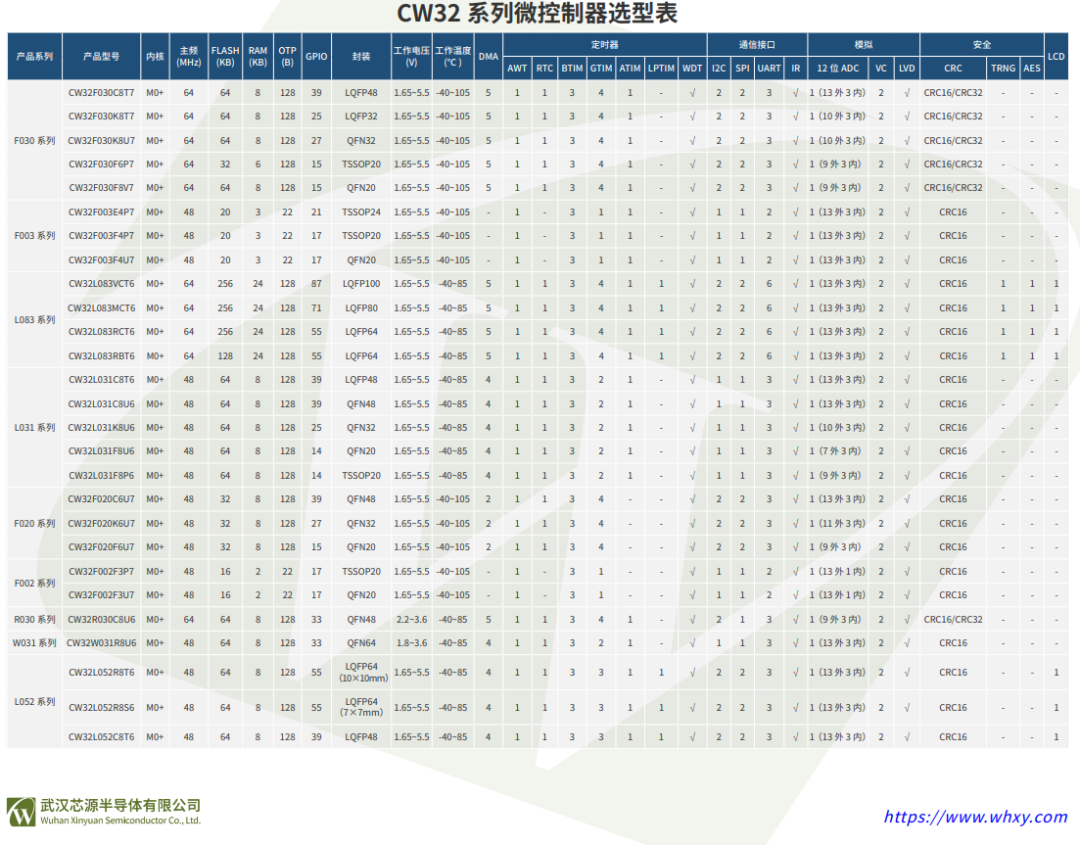

所以我们本次选择的是CW32F030C8T6这块芯片,用来开发水泵项目。

内核:ARM(®) Cortex(®)-M0+ 最高主频64MHz

工作温度:-40℃ 至 105℃;工作电压:1.65V 至 5.5V

存储容量: 64K 字节FLASH,数据保持25年@85℃ 8K 字节RAM,支持奇偶校验

对于我们开发人员来说,一款芯片对于项目开发及维护的重要性,就好比心脏和大脑对人的重要性。如果芯片选型和售后、芯片总类和优化、迭代不够好的话,我们是不会考虑采用的。但是本次使用的CW32是一个各方面都很优秀的产品。

三、项目流程

1、设计电路原理图和PCB布局:

首先,根据项目需求,设计无刷水泵电机的电路原理图,并进行PCB布局。确保电路板的布局合理,信号和电源线路分离,减少干扰。

2、选购和连接器件:

根据设计的电路原理图,选购所需的电子器件,并按照原理图进行连接。确保连接正确,信号和电源线路接触良好,以免出现接触不良或者短路的情况。

3、烧录程序:

将编写好的控制程序烧录到cw32主控芯片中。确保程序烧录成功,并进行相应的调试,确保程序可以正确运行。

4、调试和测试:

连接相应的电源和信号源,进行系统的调试和测试。通过调整参数和监测输出,判断无刷水泵电机的运行是否符合预期,并进行必要的调整。
