基于RJM8L151S的便携式消毒机解决方案

cathy的头像
cathy 发布于:周一, 07/17/2023 - 17:03 ,关键词:

目前,市场上有大量适用于室内空气消毒的产品,然而针对便携式的消毒产品种类并不丰富,导致此类产品的市场占有率不高。此外,有相当一大部分厂家专研、创新积极性低,导致产品功能不完善、消毒效果弱,尺寸过大不易携带等问题,市场反响一般,究其原因主要有如下两点:

1、大部分商家技术创新滞后,不重视产品创新,导致产品类型、功能、造型、材质同质化严重;

2、注重实现产品功能, 缺少对消费者心理需求和使用感受的深入研究,无法做到与时俱进,满足用户的多重需求, 使消费者无法产生购物欲望。因而一种新型便携式消毒机在我们日常生活中悄然诞生。

应用简介

日常生活中我们随时可以接触大量各种细菌的入侵,让人防不胜防,俗话说“病从口入”。工作时,我们的双手会触碰到桌面、鼠标,键盘等物体,各种各样的细菌会粘在手上;随着我们与食物的接触时,被吃进肚子里,导致身体上的不适或不良反应。因此养成良好的饭前洗手消毒杀菌好习惯是有必要的,在吃饭前使用便携式消毒机在手上喷一喷即可实现消毒杀菌,方便,高效,快捷。


应用场景

适用于公共交通,户外活动,出差旅游,医院就医,学校或幼儿园,居家常备、聚会聚餐等场所。

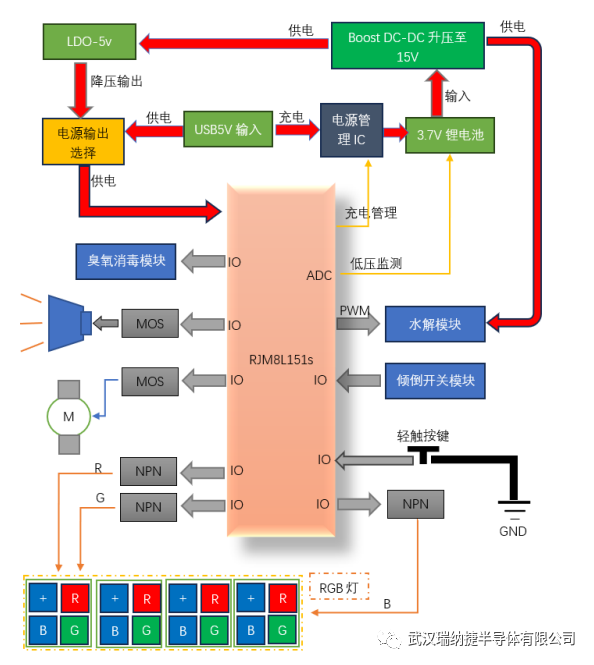

方案设计介绍

1、RJM8L151S作为系统主控制器,系统运行在低功耗等待模式下,以延长设备待机时间。


2、水解模块,主要用于水分解,采用低压水解技术,仅需自来水,无需辅料或任何添加剂,30 秒即可制备。

3、臭氧消毒模块,主要产生臭氧雾状气体。

4、倾倒开关模块,用于检测设备是否有倾斜过度或倾倒现象,防止水渗出设备。

5、蜂鸣器,当检测到电池电压过低或水解模块电源电压过低时,蜂鸣器会报警提示。

6、振动电机,开机时振动提示设备已开机。

7、RGB 灯用于指示设备充电和运行时的异常状态。

8、轻触按键用于2档模式选择(柔和,强劲模式选择)。

9、供电方式采用 3.7V 可充电锂电池供电,充电采用电源管理芯片自动监测电池充电状态,ADC 检测电池电压状态。



方案特点

1、主控采用 RJM8L151S 系列低功耗 MCU,宽电压工作,多达 6 种低功耗管理模式,待机功耗低至 0.6uA,待机唤醒时间低于 10us。3.7V 锂电池供电,待机续航时间可达12个月。

2、低成本,外围器件少且小,体积小。

3、小巧便捷,随身携带,即刻消毒。

来源:武汉瑞纳捷半导体有限公司
